Usa i frame cloud per visualizzare l'infrastruttura cloud in Lucidchart

Crea un nuovo documento con dati cloud importati

Dopo aver importato i dati dell'infrastruttura cloud da AWS, Azure o Google Cloud nei dati di Lucid Centro, puoi renderizzare automaticamente i dati in un diagramma seguendo questi passaggi:

1. Seleziona Centro dati dal menu di navigazione sul lato sinistro della Home Page di Lucid.
2. Seleziona AWS, Azure o Google Cloud tra le opzioni a sinistra.
3. Clicca Crea nuovo documento dalla parte superiore della pagina.
4. Seleziona quale fonte di dati vuoi utilizzare.
5. Clicca su Avanti nell'angolo in basso a destra.
6. Scrivi un nome per il documento.
7. Clicca su Crea documento nell'angolo in basso a destra.

Dopo aver creato un nuovo documento Lucidchart, passa alla sezione successiva per imparare come aggiungere i dati cloud alla tela.

Visualizza i dati cloud sulla tela

Dopo che i dati cloud sono stati importati in un documento Lucidchart, puoi aggiungere forme alla tela nei seguenti modi:

• Cloud Agent (solo AWS): Con il Cloud Agent puoi usare Lucid AI per generare diagrammi di infrastruttura AWS mirati direttamente all'interno di Lucidchart. Per le istruzioni complete, consulta il nostro articolo Usa il Cloud Agent di Lucid AI per costruire diagrammi architetturali su Lucidchart .
• Diagrammi liberi: Aggiungi manualmente le forme delle nuvole alla tela con diagrammi liberi, permettendoti di creare un diagramma personalizzato. Per le istruzioni complete, consulta il nostro articolo su diagrammi Freeform con infrastruttura cloud su Lucidchart .
• Cloud frame: Un cloud frame è una visualizzazione automatizzata dei tuoi dati cloud. Puoi creare più viste all'interno di un frame cloud, ognuna mostrando la tua infrastruttura da una prospettiva diversa. Il resto di questo articolo include informazioni su come personalizzare il frame cloud con viste e altre opzioni di visualizzazione.

Aggiungi una cornice nuvola alla tela

Per aggiungere un frame cloud a un documento Lucidchart, segui questi passaggi:

1. Seleziona l'icona delle risorse Cloud dalla Barra Principale sul lato sinistro della pagina.
2. Clicca su Cloud frame in alto nel pannello.

Crea e gestisce le visualizzazioni

Le viste sono le diverse visualizzazioni che crei all'interno di questo singolo fotogramma, permettendoti di visualizzare architettura e risorse da diverse prospettive—ognuna applica una configurazione diversa di struttura, filtro e impostazioni di layout agli stessi dati importati.

Quando generi un nuovo documento, l'infrastruttura renderizzata viene automaticamente visualizzata nella vista "Infrastruttura Riassuntata".

Passa a una nuova visuale

Per passare a una nuova visuale, segui questi passaggi:

1. Seleziona il frame cloud nel tuo documento Lucidchart.
2. Nel pannello che si apre a destra, clicca sul menu a tendina sotto "Vista attuale".
3. Seleziona una nuova vista.

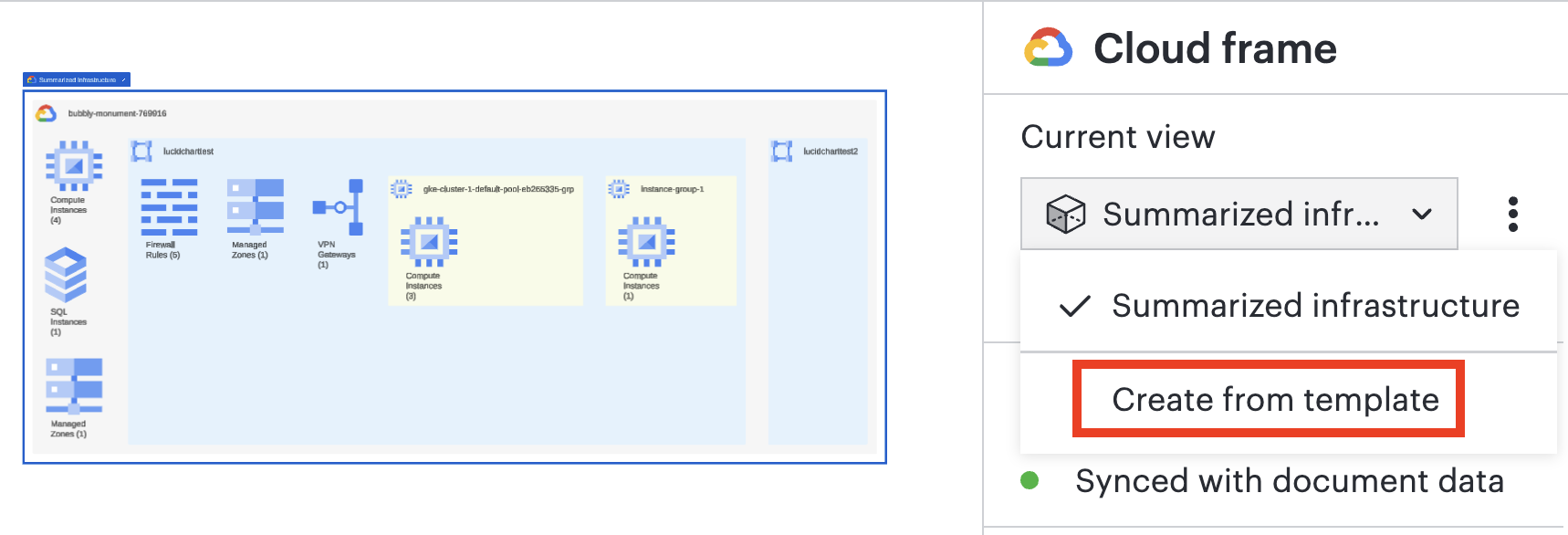

Crea una nuova visualizzazione

Per creare una nuova visualizzazione, segui questi passaggi:

1. Seleziona il frame cloud nel tuo documento Lucidchart.
2. Nel pannello che si apre a destra, clicca sul menu a tendina sotto "Vista attuale".
3. Seleziona Crea dal modello.

4. Seleziona un template dalle opzioni o clicca su Salta, voglio una vista vuota nell'angolo in basso a sinistra.
   • Consulta la sezione Disponibili per AWS, Azure e Google Cloud qui sotto per maggiori informazioni sui template.
   • Consulta la sezione delle viste di layout del manuale qui sotto per maggiori informazioni su come partire da una vista vuota.
5. Se hai scelto un template, clicca su Genera dall'angolo in basso a destra.

Gestisci una vista esistente

Per accedere a varie impostazioni di una vista esistente, segui questi passaggi:

1. Seleziona il frame cloud nel tuo documento Lucidchart.
2. Nel pannello che si apre a destra, clicca sull'icona a tre puntini a destra del menu a tendina "Vista attuale".
3. Seleziona una delle seguenti opzioni:
   • Rinomina la vista.
   • Duplica la visuale con layout automatico o manuale.
   • Esporta la configurazione per la vista corrente o per tutte le visualizzazioni.
   • Importare configurazioni di vista da un file JSON.
   • Cambia la libreria di forma.
   • Cancella la visualizzazione.

Modelli di visualizzazione disponibili per AWS, Azure e Google Cloud

Visuali del layout manuale

Le viste manuali del layout ti permettono di accedere a un layout in cui hai il controllo sulla posizione delle forme e puoi apportare modifiche manuali. Per aggiungere contenitori e risorse alla tela, clicca e trascinali dal pannello risorse Cloud sul lato sinistro sulla tela.

Personalizza come appare l'infrastruttura cloud in Lucidchart

Visualizza le risorse

Per visualizzare tutti i tipi di risorse supportati da Lucid, seleziona l'icona delle risorse Cloud dalla Barra Principale sul lato sinistro della pagina. Usa la barra di ricerca per accedere a un tipo di risorsa specifico in questa lista.

Mostra o nascondi le risorse sulla tela

Per modificare quali risorse sono visibili sulla tela, segui questi passaggi:

1. Seleziona il frame cloud nel tuo documento Lucidchart.
2. Nel pannello che si apre a destra, scorri fino alla sezione "Visibilità delle risorse".
3. Usa la casella accanto a un tipo di risorsa per mostrare o nascondere tutte le risorse di quel tipo nella vista corrente.
   • Seleziona un tipo di risorsa per mostrare o nascondere risorse individuali.

Mostra le linee tra le risorse

Le linee di infrastruttura cloud rappresentano la relazione tra risorse basata sui metadati delle risorse. Per attivare o disattivare la visibilità della linea, segui questi passaggi:

1. Seleziona il frame cloud nel tuo documento Lucidchart.
2. Nel pannello che si apre a destra, clicca su Layout sotto il menu a tendina "Vista attuale".
3. Seleziona o sblocca la casella a destra di una categoria di linea per attivarne la visibilità.
   • Clicca sulla freccia a sinistra di ogni categoria di riga per attivare la visibilità per tipi specifici di linea.
   • Personalizza lo stile per ogni tipo di riga cliccandoci sopra.

Visualizza metadati delle forme

Seleziona una risorsa Individuale sulla tela per aprire il suo pannello dati sul lato destro della tela. In questo pannello, seleziona Dati sotto la tessera risorsa per vedere i metadati associati a quella risorsa Individuale.

Regola le impostazioni di layout per le risorse

Puoi applicare impostazioni di layout a tipi di risorse specifici in un documento così come ai tipi di container in cui sono visualizzate. Per accedere alle impostazioni di layout di un container o di un tipo di risorsa, segui questi passaggi:

1. Seleziona un contenitore o una risorsa Individuale nel documento.
2. Nel pannello che si apre a destra, clicca su Layout dalla parte superiore del pannello.

Dal pannello Layout, puoi apportare le seguenti modifiche:

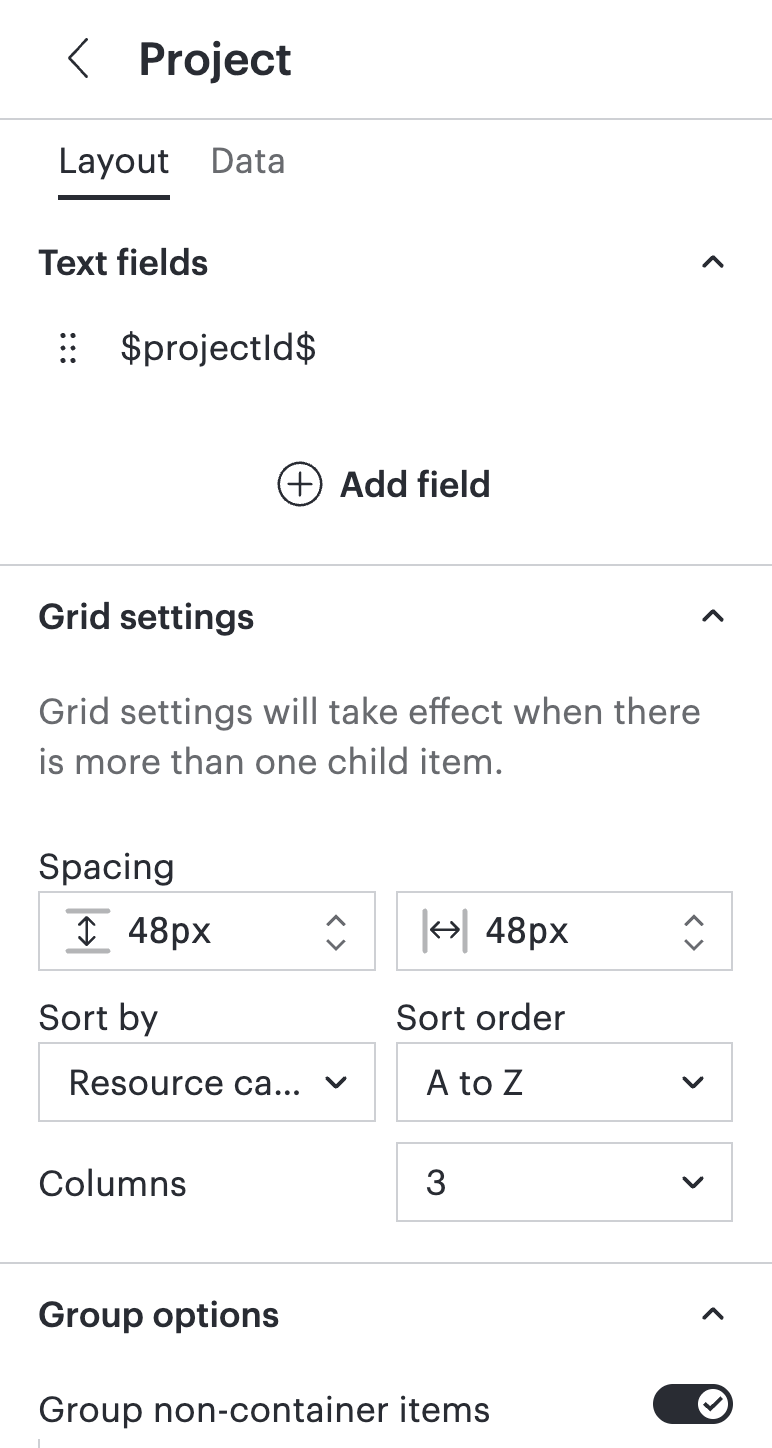

Contenitori

• Fai crollare o espandi un contenitore.
• Aggiungi o modifica i campi di testo.
  • Clicca sull'icona a tre punti a destra di un campo di testo per mostrarla o nasconderla sulla tela o rimuoverla dal contenitore. Seleziona Nascondi campo vuoto per nascondere il campo se non ha valore.
• Regola le impostazioni della griglia come la spaziatura, il numero di colonne e l'ordine di ordinamento.
• Raggruppa risorse non contenute in un certo numero di colonne.
• Raggruppa le risorse per tipo.
• Regola l'ordine in cui i gruppi compaiono nel contenitore.

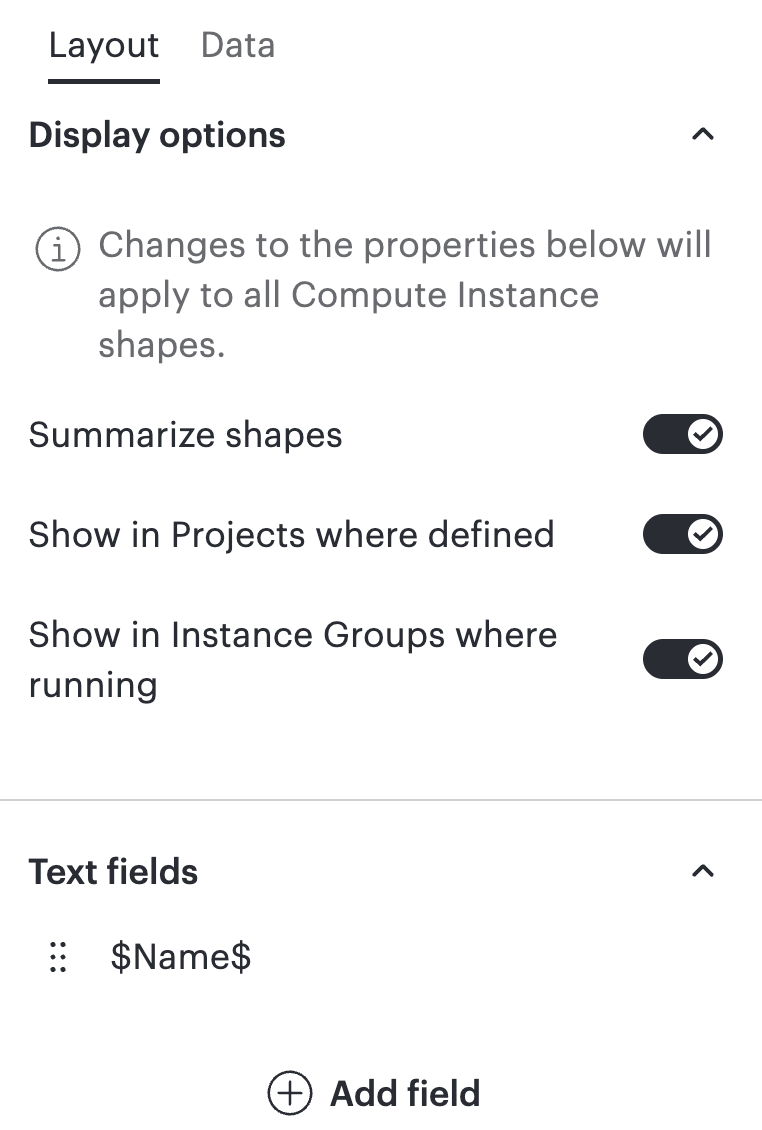

Risorse

• Riassumi le forme. Quando questa opzione viene attivata, le risorse dello stesso tipo vengono combinate in un'unica forma con un badge che identifica il numero di risorse individuali riassunte.
• Regola le opzioni di visualizzazione come la posizione della risorsa nel diagramma.
• Aggiungi o modifica i campi di testo.
  • Clicca sull'icona a tre punti a destra di un campo di testo per mostrarla o nasconderla sulla tela o rimuoverla dalla risorsa. Seleziona Nascondi campo vuoto per nascondere il campo se non ha valore.

Controllo strutturale

Puoi controllare la gerarchia organizzativa dell'infrastruttura cloud seguendo questi passaggi:

1. Seleziona il frame cloud nel tuo documento Lucidchart.
2. Nel pannello che si apre a destra, clicca su Layout sotto il menu a tendina "Vista attuale".
3. Nella sezione "Struttura", puoi:
   • Clicca + Aggiungi gruppo per aggiungere contenitori alla gerarchia visiva della vista.
   • Rimuovi container o gruppi dalla gerarchia passando il mouse sopra il gruppo e cliccando su X.

Puoi aggiungere i seguenti gruppi alla gerarchia di un documento in base al provider:

• AWS: Account, Regioni, VPC, Zone di Disponibilità, Gruppi di Sicurezza, Cluster ECS, Subnet
• Google Cloud: Progetti, Reti, Sottoreti, cluster GKE, Pool di Nodi, Gruppi di Istanze
• Azure: Abbonamenti, gruppi di risorse, reti virtuali, sottoreti

Applica filtri

I filtri di visualizzazione escludono le risorse che non corrispondono ai criteri del filtro. Filtrare un contenitore esclude anche le risorse di quel contenitore.

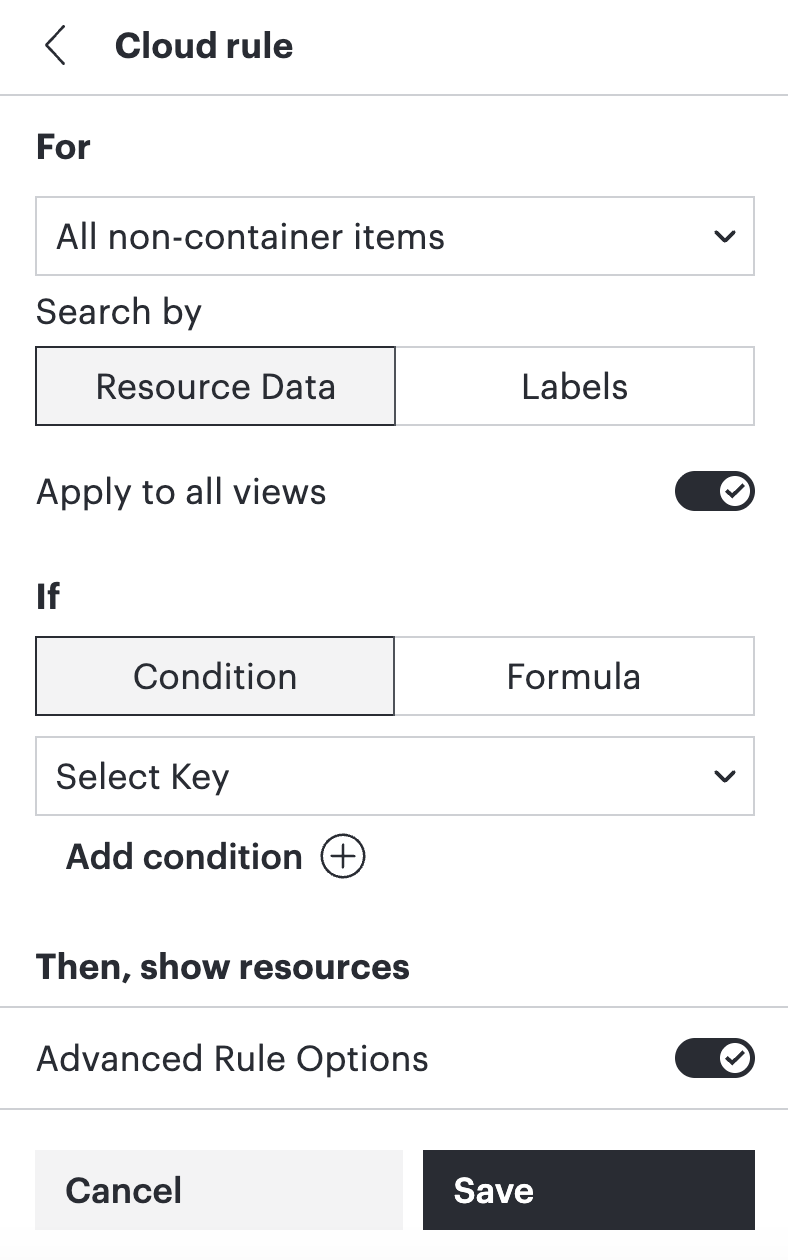

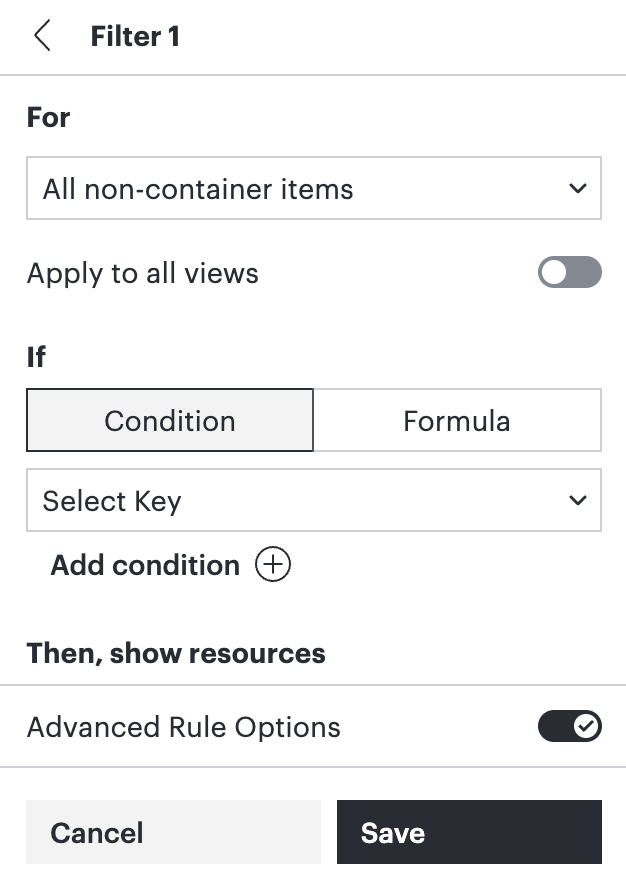

Per aggiungere un nuovo filtro, segui questi passaggi:

1. Seleziona il frame cloud nel tuo documento Lucidchart.
2. Nel pannello che si apre a destra, clicca su Dati sotto il menu a tendina "Vista attuale".
3. Sotto "Filtri", clicca su Gestisci filtri.
4. Clicca Crea una nuova regola di filtro.
5. Sotto "Per", seleziona a quale tipo di risorsa vuoi che il filtro si applichi.
6. Sotto "Cerca per", seleziona Dati Risorse o Etichette per determinare a quali dati si applica il filtro.
7. Opzionalmente, attiva "Applica a tutte le viste" per applicare questo filtro a tutte le altre viste nel documento.
8. Sotto "Se", usa i menu a tendina per determinare la condizione oppure seleziona Formula per usare una formula come condizione.
   • Clicca su Aggiungi condizione se vuoi più condizioni per il filtro.
9. Clicca su Salva.

La visuale si adatterà ai parametri del filtro. Per disabilitare un filtro, clicca su Gestisci filtri, poi deseleziona la casella a sinistra del nome del filtro.

Per gestire un filtro esistente per tutte le viste, segui questi passaggi:

1. Seleziona il frame cloud nel tuo documento Lucidchart.
2. Nel pannello che si apre a destra, clicca su Dati sotto il menu a tendina "Vista attuale".
3. Sotto "Filtri", clicca su Gestisci filtri.
4. Clicca sull'icona a tre punti nell'angolo in alto a destra di un filtro.
5. Da qui, puoi:
   • Rinomina il filtro.
   • Modifica le condizioni del filtro.
   • Duplica il filtro nella vista attuale.
   • Applica il filtro a tutte le viste nel documento.
   • Elimina il filtro.
