Con la funzionalità freeform diagrammi (beta), puoi trascinare e rilasciare le risorse dell'infrastruttura cloud sulla tela per creare un diagramma personalizzato.
Questa funzione è disponibile per gli account con il cloud Acceleratore. Contatta le vendite per acquistare il cloud Acceleratore per il tuo account Aziendale.
Introduzione a diagramma libero
Puoi creare diagramma freeform su Lucidchart con dati di infrastruttura cloud importati. I diagrammi di forma libera sono progettati manualmente. Questo significa che decidi esattamente dove appare ogni risorsa sulla tela, dandoti un controllo preciso sulla disposizione.
Questo è diverso dal lavorare con un cloud frame, che genera automaticamente il layout applicando regole ai dati importati.
Visualizzazione automatica
Se preferisci una visualizzazione automatica invece che un layout manuale, ci sono due opzioni dopo aver importato i dati dell'infrastruttura cloud da AWS, Azure o Google Cloud nel dati di Lucid Centro:
- Cloud frame: Un cloud frame è una visualizzazione automatizzata dei tuoi dati cloud. Puoi creare più viste all'interno di un frame cloud, ognuna mostrando la tua infrastruttura da una prospettiva diversa. Per maggiori informazioni, consulta il nostro articolo Usa frame cloud per visualizzare l'infrastruttura cloud in Lucidchart .
- Cloud Agent (solo AWS): Con il Cloud Agent puoi usare Lucid AI per generare diagrammi di infrastruttura AWS mirati direttamente all'interno di Lucidchart. Per maggiori informazioni, consulta il nostro articolo Usa il Cloud Agent di Lucid AI per costruire diagrammi architetturali su Lucidchart .
Due modi per iniziare un diagramma libero
Esistono due metodi principali per avviare un nuovo documento diagrammi libero:
- Dal Centro dati
- Da un prompt con Cloud Agent (beta)
Dal Centro dati
Per creare un diagramma libero di Lucidchart con dati cloud importati, segui questi passaggi:
- Seleziona Centro dati in basso nel menu di navigazione sul lato sinistro della pagina.
- Dalla lista dei provider, seleziona: AWS, Azure o Google Cloud.
- Clicca + Crea nuovo documento in cima alla pagina.
- Seleziona una fonte di dati esistente.
- Per AWS, seleziona almeno un account.
- Per Azure, seleziona almeno un abbonamento.
- Per Google Cloud, seleziona almeno un progetto.
- Clicca su Scegli [fonte dati] nell'angolo in basso a destra.
- "Data source" sarà un account, un abbonamento o un progetto a seconda del tuo provider.
- Sotto "documento type", seleziona diagramma libero.
- Clicca su Crea documento nell'angolo in basso a destra.
Da un prompt con Cloud Agent (beta)
In alternativa, puoi utilizzare prompt in linguaggio naturale per configurare il tuo diagramma con il Cloud Agent. Questo è disponibile per gli utenti cloud di Acceleratore con accesso beta. Al momento è disponibile solo per AWS.
Cloud Agent ti permette di generare un diagramma freeform completamente modificabile e collegato ai dati dai tuoi dati cloud importati utilizzando prompt in linguaggio naturale, offrendo un modo rapido e intuitivo per generare diagrammi per le tue specifiche esigenze architettoniche.
Scopri di più: Per maggiori informazioni e istruzioni passo dopo passo, consulta il nostro articolo Usa il Cloud Agent di Lucid AI per costruire diagrammi architetturali su Lucidchart .
Personalizza un diagramma libero
Una volta creato un diagramma libero dai dati cloud, le opzioni di personalizzazione sono molto flessibili. Continua a leggere per le istruzioni su come accedere e gestire i tuoi dati.
Accedi al menu Cloud

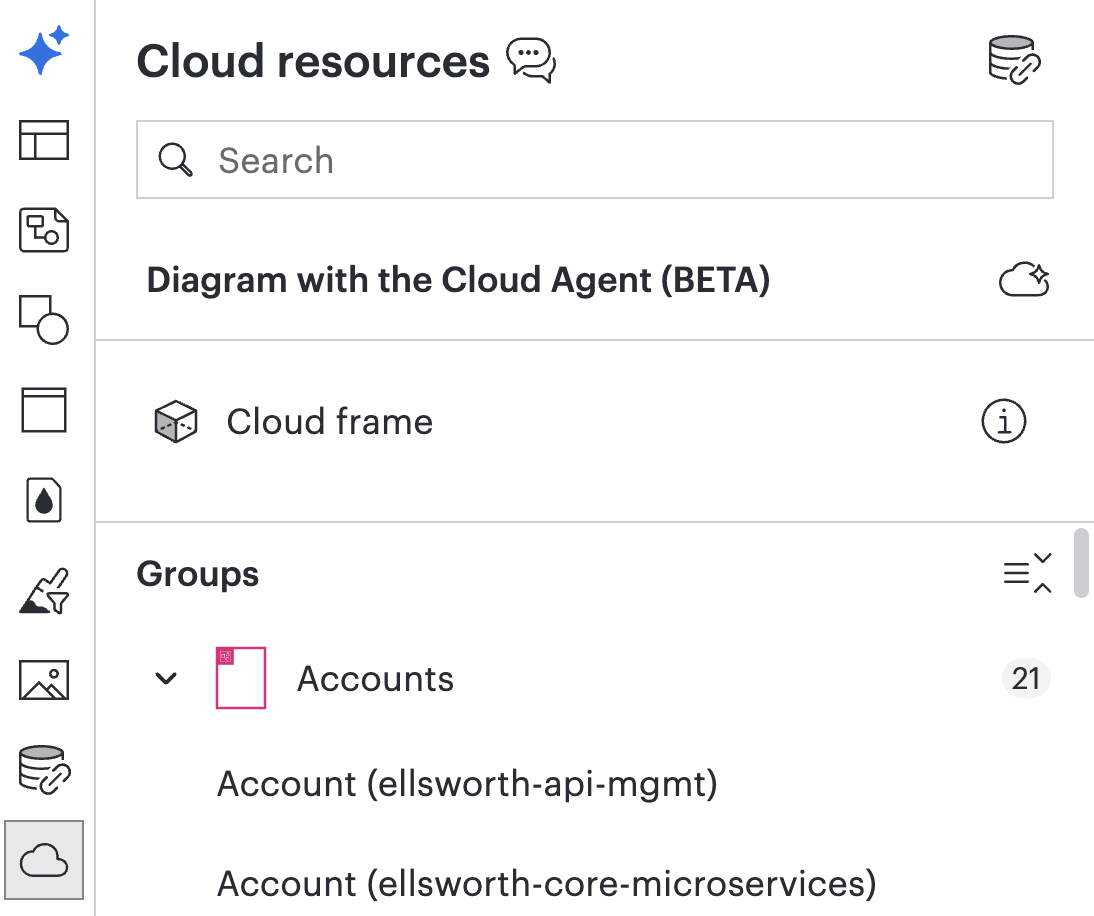

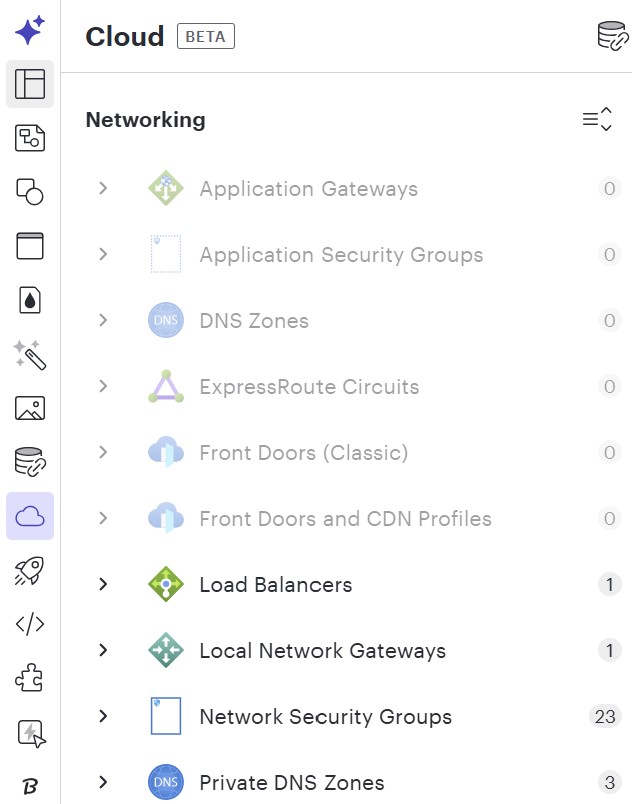

Seleziona l'icona delle risorse Cloud dalla Barra Principale sul lato sinistro della pagina per accedere ai dati importati. Usa le icone delle frecce a sinistra di un tipo di risorsa per espandere o chiudere una lista di risorse. Puoi poi trascinare e rilasciare risorse sulla tela per fare manualmente un diagramma.
Visualizza i metadati delle risorse

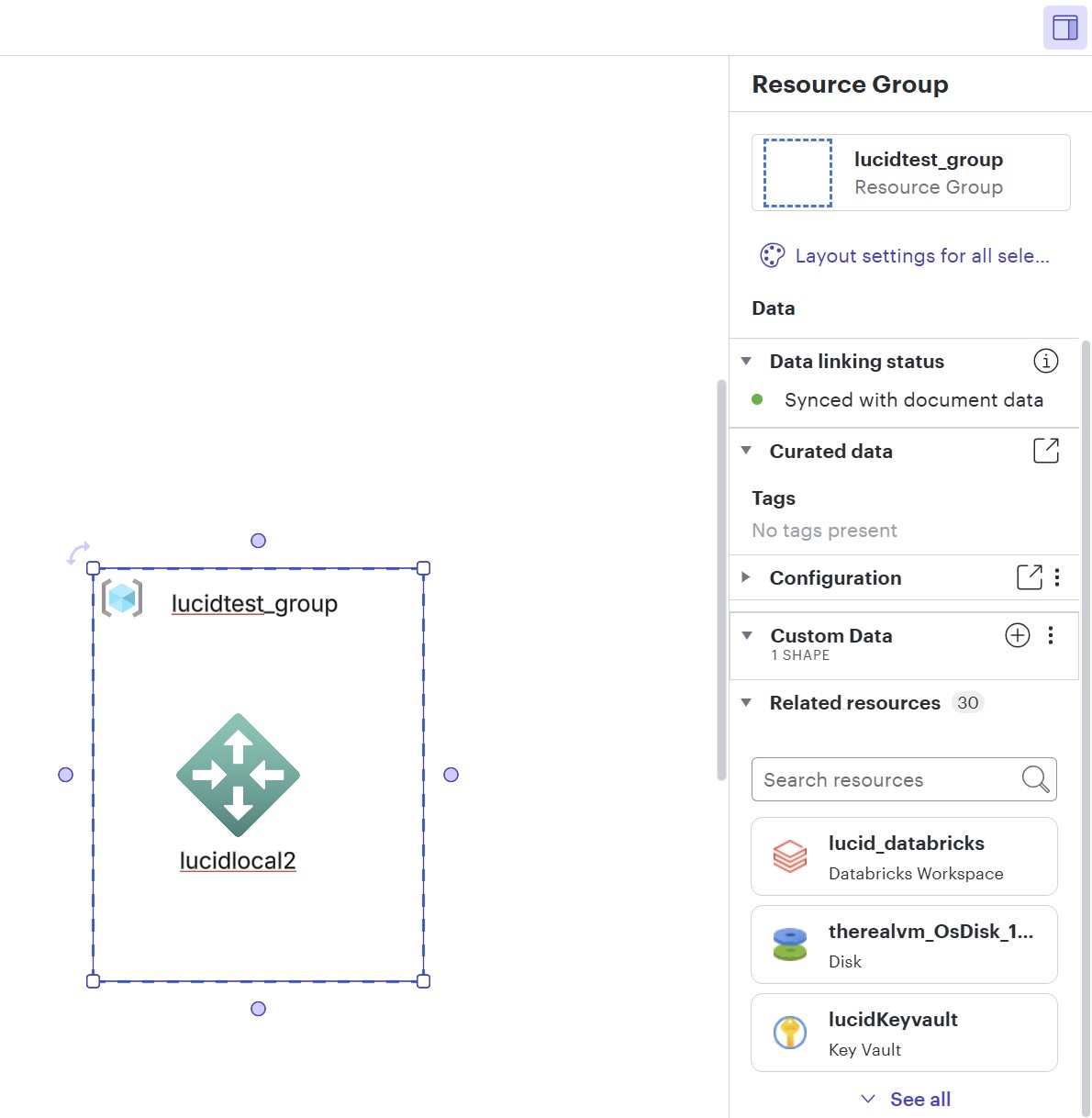

Dal pannello contestuale a destra del tuo diagramma, puoi visualizzare dettagli aggiuntivi su una forma selezionata dell'infrastruttura cloud, inclusi lo stato dei link dati, i tag, la configurazione e le risorse correlate.
Trascina risorse correlate sull'area di disegno
Clicca e trascina una voce nella sezione risorse correlate sull'area di disegno. Usa questa funzionalità per creare rapidamente un diagramma accurato dopo aver aggiunto una risorsa iniziale all'area di disegno.
Automatizzato vs. libero
Che tu voglia un diagramma che si mappe automaticamente o una totale libertà creativa sul layout, la tua tela gestisce in modo diverso i cambiamenti delle nuvole. Scegli l'approccio che si adatta al tuo workflow:
| Evento cloud | Diagramma automatico | Diagramma libero |
| Una configurazione di risorsa o un aggiornamento del tag | Aggiornamenti istantanei sul diagramma. | I metadati si aggiornano automaticamente nel pannello contestuale. |
| Una nuova risorsa viene aggiunta al cloud | Appare automaticamente e si collega sulla tela. | Appare nel pannello contestuale. Aggiungilo manualmente dal menu Cloud quando serve. |
| Una risorsa viene eliminata dal cloud | Scompare automaticamente dalla tela. | La forma rimane sulla tela ma perde il collegamento dati, quindi puoi scegliere quando rimuoverla. |
| Meglio usare per... | Manutenzione senza intervento. Ottimo per la documentazione live e una visibilità istantanea e accurata. | Progettazione editoriale. Ottimo per revisioni di architettura, presentazioni e audit di conformità. |
