Creare un diagramma delle relazioni tra entità in Lucidchart

Guarda: Diagramma entità relazione

Panoramica dell'ERD

Un diagramma delle relazioni tra entità (ERD) è una rappresentazione visiva di un database che mostra come gli elementi al suo interno sono correlati. Un diagramma ER è composto da due tipi di oggetti: le entità e le relazioni. In questo contesto, un'entità è un componente dei dati del dataset, mostrato come una forma sull'area di disegno. Le relazioni tra le entità sono rappresentate come linee che hanno terminazioni speciali chiamate cardinalità, che descrivono come due elementi del database interagiscono tra loro.

Importazione di un database

La funzione di importazione ERD carica tutte le tabelle e gli schemi del tuo database direttamente nel tuo menu forma. Puoi importare file di database aggiornati in qualsiasi momento e i campi verranno aggiornati nel menu delle forme e sull'area di disegno.

Per importare i componenti del database, segui i seguenti passaggi:

1. Clicca sull'icona di ricerca nell'angolo in alto a sinistra della tela.
2. Seleziona Crea da dati dal pannello sinistro.
3. Seleziona la tessera "Relazione con l'entità (ERD)".
4. Dal menu a tendina "Importa i tuoi dati", seleziona Importa dal database SQL.

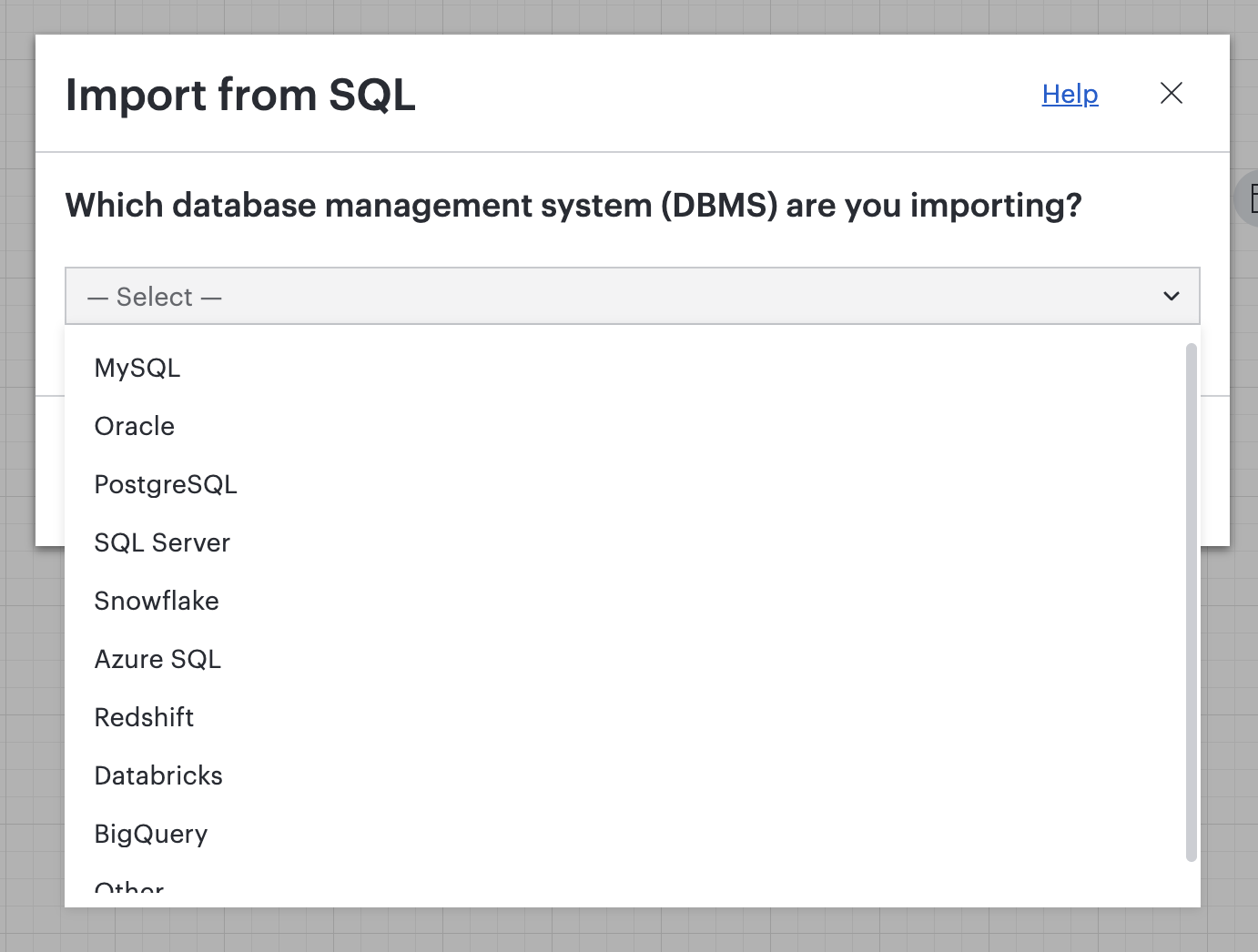

5. Seleziona quale sistema di gestione del database (DMBS) utilizzare dal menu a tendina
6. Seleziona Copia nella cartellina per copiare la query, poi eseguila sul tuo database.
7. Torna su Lucid e clicca su Avanti in basso a destra della finestra.
8. Carica i risultati come file dal tuo computer o incolla l'output come testo semplice.
9. Clicca su Importa.

Per le istruzioni complete per importare un database nel classico editor Lucidchart, espandi il menu a tendina qui sotto.

Lucidchart converte immediatamente la query importata in un elenco di database, tabelle e schemi e organizza la lista nel menu delle forme. Ogni sezione pieghevole del menu delle forme rappresenta un database. I nomi all'interno di una sezione corrispondono a tabelle del database. Un sottosezione aggiuntivo indicherebbe uno schema.

Puoi quindi trascinare le tabelle del database dal menu delle forme sull'area di disegno. Se hai impostato correttamente le chiavi primarie e straniere, quando trascini le tabelle correlate sull'area di disegno, Lucidchart disegna automaticamente le linee di relazione.

Importazione di uno schema Salesforce

Con l'importazione di schemi da Salesforce, gli amministratori possono tracciare l'architettura delle loro istanze Salesforce.

Per importare il tuo schema, segui i seguenti passaggi:

1. Clicca l'icona di ricerca nell'angolo in alto a sinistra della tela.
2. Seleziona Crea da dati dal pannello sinistro.
3. Seleziona la tessera "Relazione con l'entità (ERD)".
4. Dal menu a tendina "Importa i tuoi dati", seleziona Importa da Salesforce.
5. La finestra successiva ti inviterà ad accedere a Salesforce. Clicca su Continua.
6. Se non hai mai collegato Salesforce prima, la finestra successiva ti chiederà di concedere a Lucidchart il permesso di accedere al tuo account Salesforce. Clicca su Consenti.
   • Puoi revocare l'accesso in qualsiasi momento nelle impostazioni del tuo account Lucid.
   • Se dopo questo passaggio ricevi un messaggio di errore, controlla gli intervalli IP di accesso nel tuo profilo utente Salesforce e assicurati che tali intervalli non siano limitati.
7. Nella finestra successiva, seleziona gli oggetti di Salesforce che vuoi importare in Lucidchart.
8. Cerca oggetti specifici usando la barra di ricerca in alto. Se non vengono trovati oggetti, ti verrà chiesto di modificare il termine di ricerca.
9. Seleziona tra "Mostra solo relazioni" e "Mostra tutti i dettagli degli oggetti."
10. Clicca su Importa.

Per le istruzioni complete per importare il tuo schema nel classico editor Lucidchart, espandi il menu a tendina qui sotto.

Aggiornare un ERD

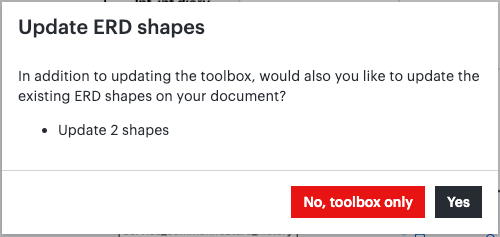

Per aggiornare il tuo ERD, segui i passaggi delle sezioni rilevanti sopra. Dopo aver cliccato su Importa nell'ultimo passaggio, appare una finestra pop-up. Seleziona una delle seguenti opzioni:

• No, solo cassetta degli attrezzi: aggiorna le forme nella tua cassetta degli attrezzi.
• Sì: aggiorna le forme già presenti sulla tela così come nella tua cassetta degli attrezzi.

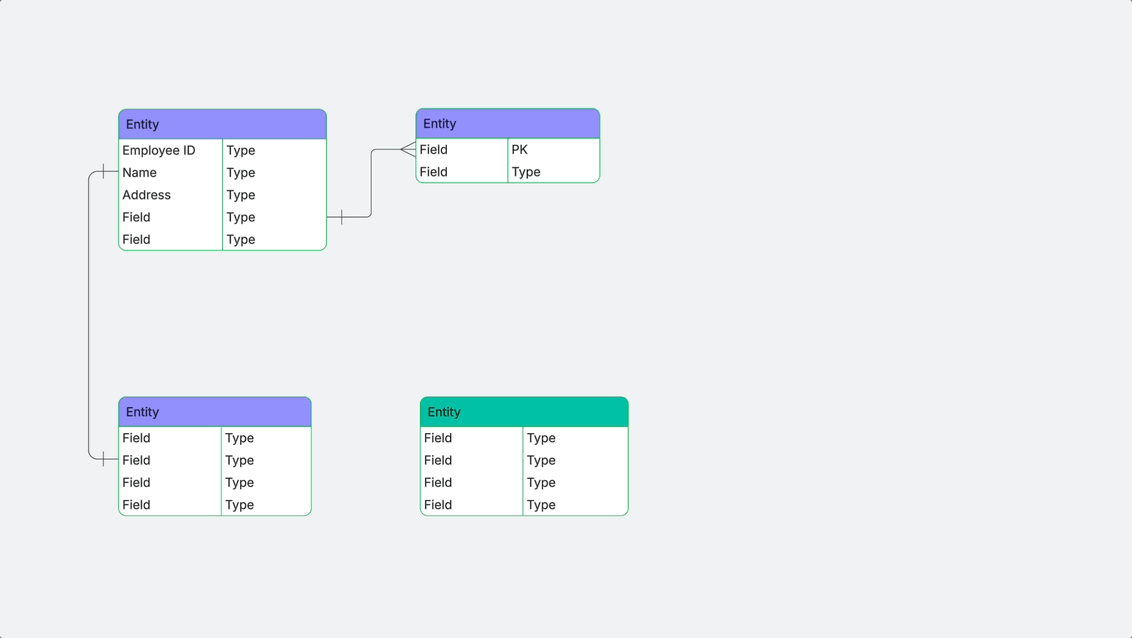

Crea o modifica manualmente un ERD

Puoi creare manualmente un ERD usando la libreria di forme Entity Relationship. Puoi farlo trascinando fuori forme dalla libreria di forme e aggiungendo relazioni, testo e stilizzazione.

Aggiungi o rimuovi campi

Per aggiungere o rimuovere campi, seleziona la forma, clicca sull'icona del pannello destro nell'angolo in alto a destra della tela o sulla barra di modifica delle forme per aprire il pannello destro. Nel menu a tendina delle Opzioni Avanzate, indica il numero di campi necessari.

Per informazioni su come aggiungere o rimuovere campi nell'editor classico di Lucidchart, espandi il menu a tendina qui sotto.

Aggiungi testo

Fai doppio clic sul testo per accedere alla modalità di modifica del testo.

Una volta selezionata una casella di testo, puoi premere:

• Tab sulla tastiera per passare alla riga successiva.
• Shift+Tab per passare alla riga precedente.
• Inserisci o clicca sull'oggetto per uscire.

Regola le dimensioni dell'entità

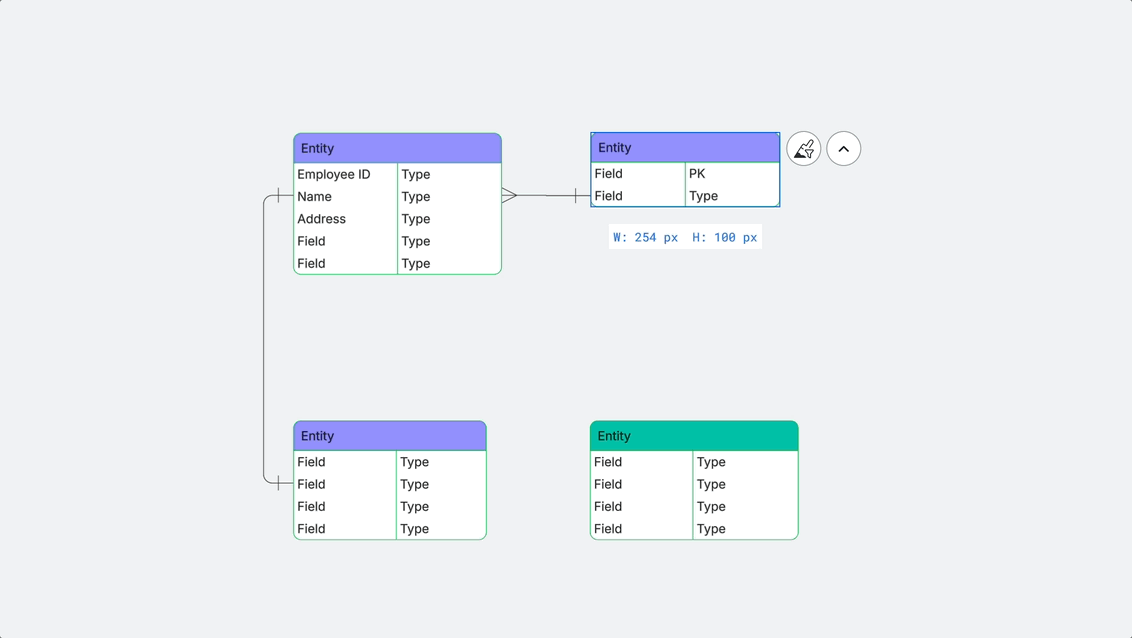

Per modificare le dimensioni di un oggetto, clicca e trascina da uno degli angoli ed estendilo a entrambi i lati. Quando sposti un oggetto, le colonne si adattano automaticamente al contenuto.

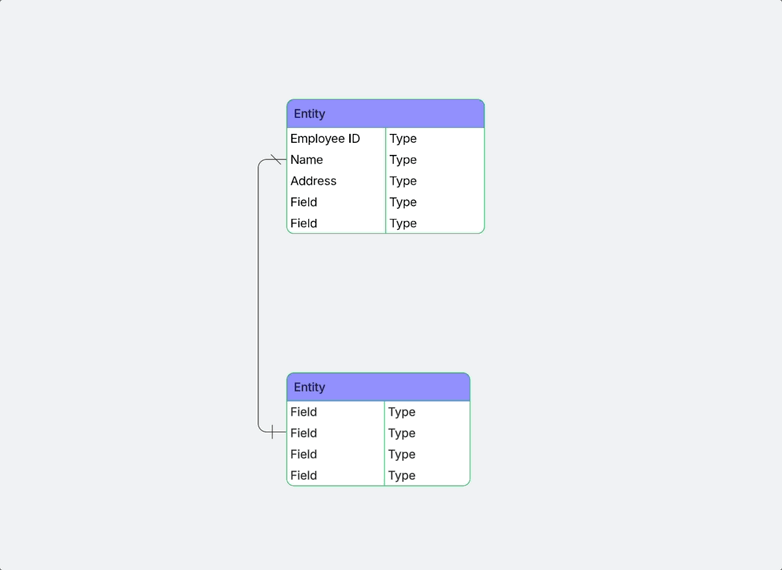

Aggiungi linee

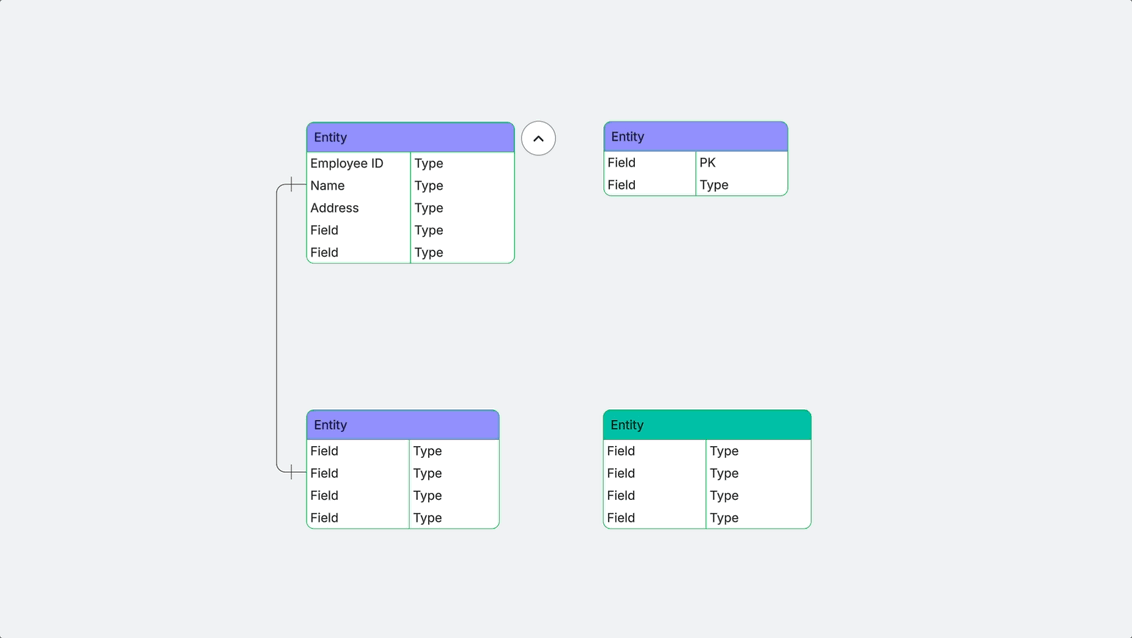

Crea una linea di relazione tra due entità cliccando e trascinando da qualsiasi nodo su un oggetto. Puoi trascinare la linea su un'altra forma e creare una relazione con un campo specifico.

Puoi anche trascinare e rilasciare il cursore sull'area di disegno per richiedere automaticamente l'aggiunta di un nuovo oggetto entità.

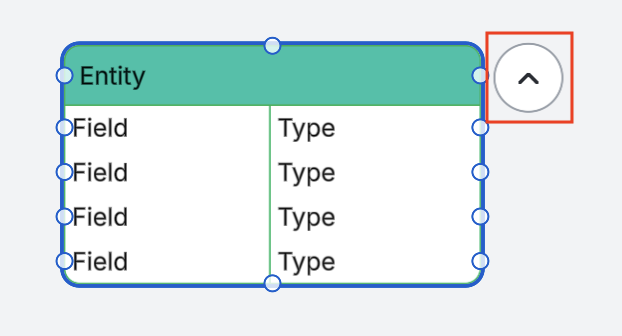

Comprimere o espandere un'entità

Per comprimere o espandere un'entità per ripulire o semplificare il diagramma, attenersi alla seguente procedura:

1. Seleziona l'entità che desideri comprimere o espandere.
   • Non è possibile comprimere o espandere più di un'entità alla volta.
2. Clicca sull'icona della freccia che appare vicino all'angolo in alto a destra dell'entità.


Puoi anche colladere o espandere un'entità dal pannello destro che appare quando un'entità viene selezionata. Per farlo, clicca su Comprimi tabella o Espandi tabella dal pannello destro.

Per informazioni sul collasso o sull'espansione di un'entità nell'editor classico di Lucidchart, espandi il menu a tendina qui sotto.

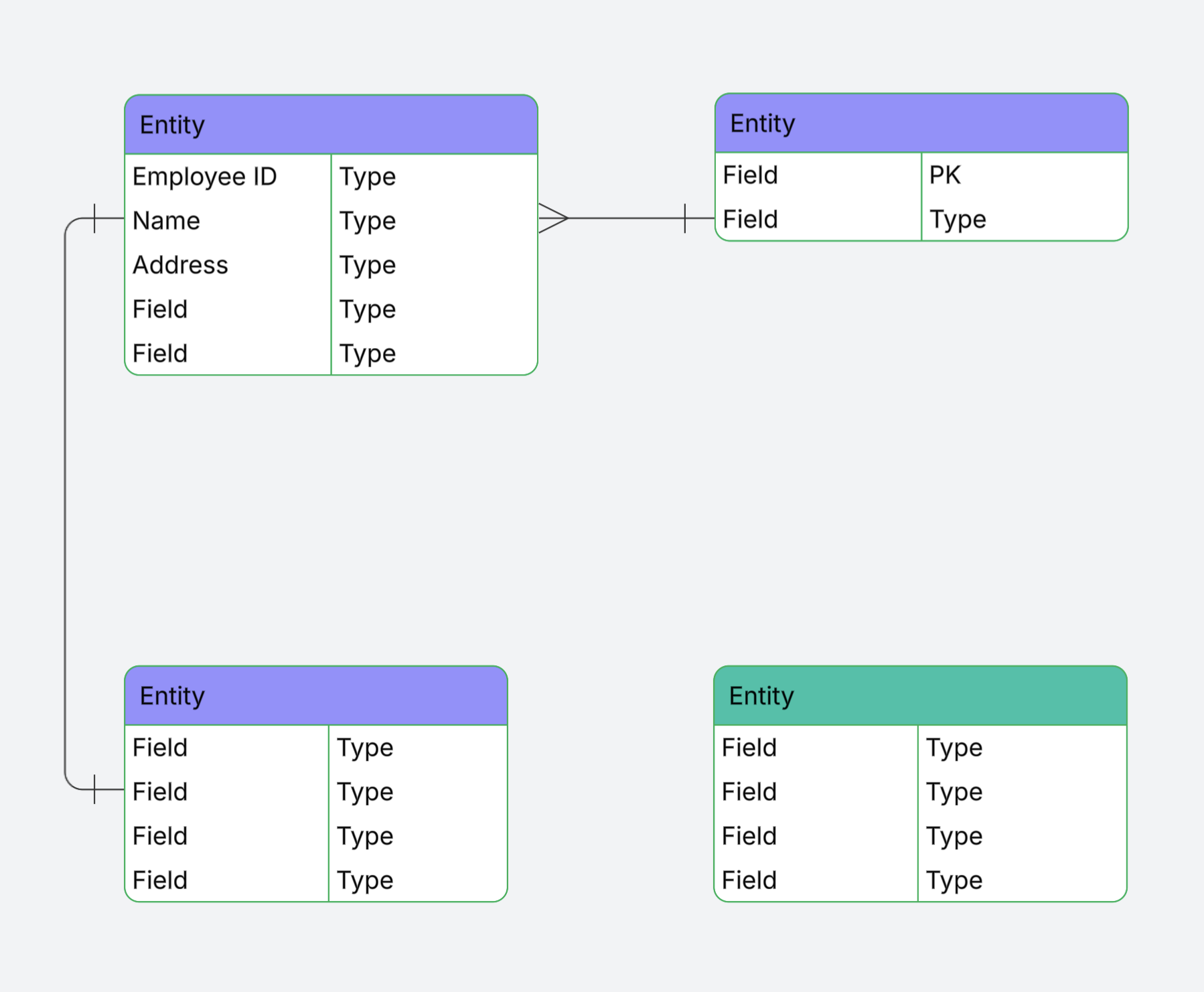

Formato linee

Per aggiungere formattazione alle righe del tuo ERD:

1. Seleziona una riga nel tuo diagramma, eh.
2. Dalla barra di modifica delle forme che appare, clicca per aprire il pannello a destra.
3. Nella sezione "Linea" del pannello destro, seleziona un'opzione dai menu a tendina degli endpoint per impostare nuove cardinalità di endpoint line.

Per informazioni su come formattare le righe nell'editor classico di Lucidchart, espandi il menu a tendina qui sotto.

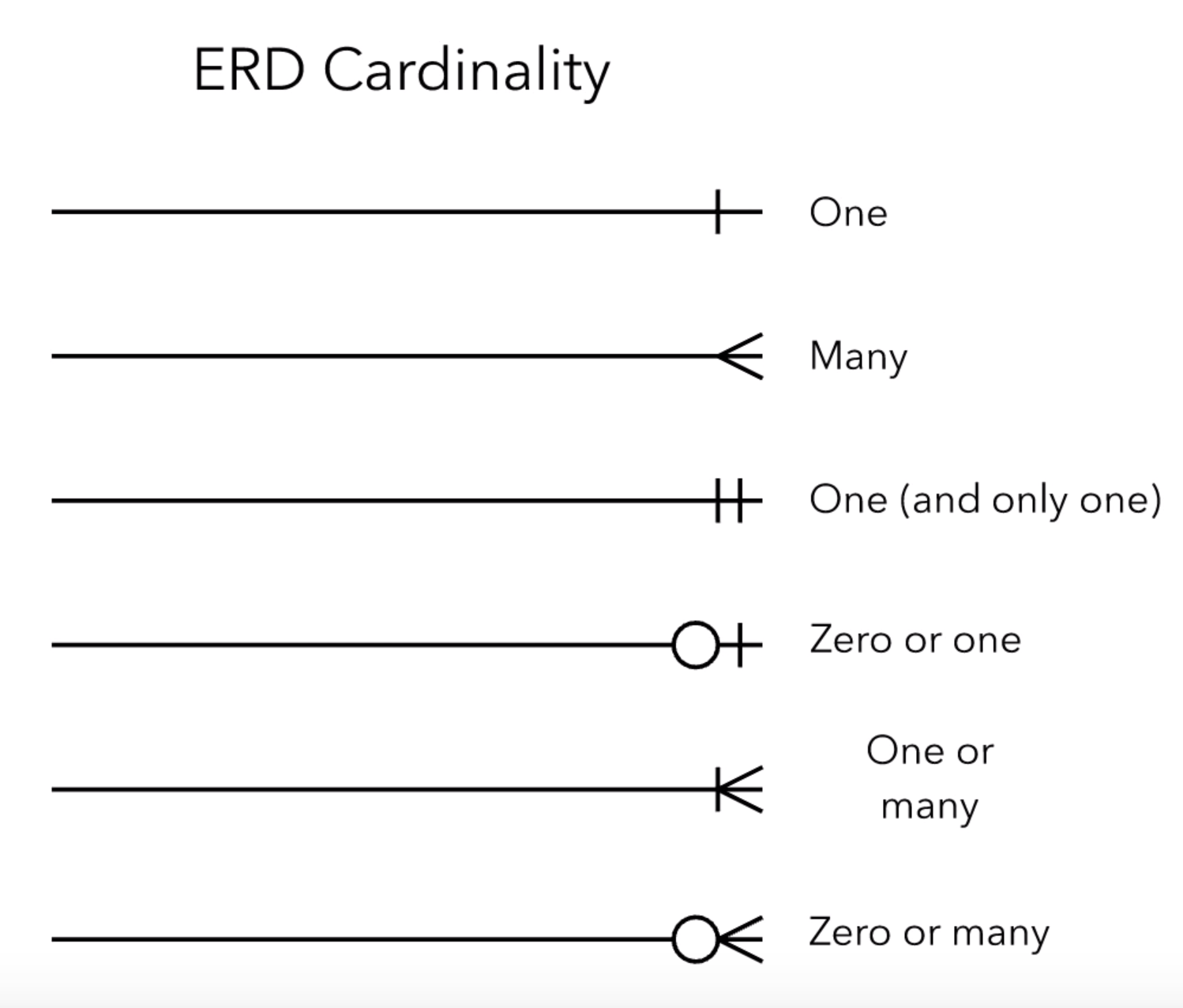

Spiegazione delle cardinalità ERD

Le cardinalità rappresentano le relazioni tra database o entità. Ogni connessione di linea contiene simboli diversi per riflettere il tipo di relazione tra le entità.

Usa questa guida per capire la cardinalità che ogni simbolo rappresenta:

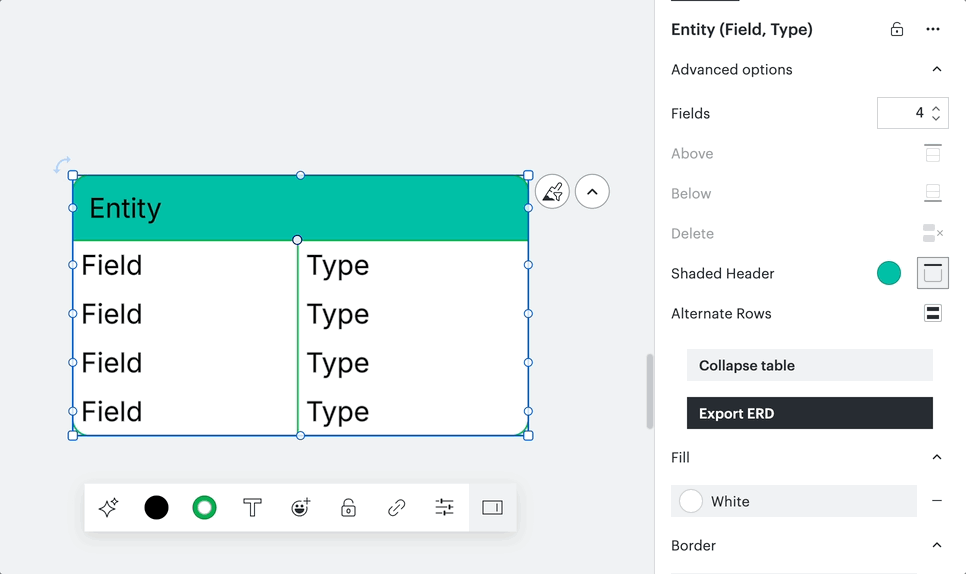

Aggiungi ombregge e cambia colore dell'intestazione

Dalla sezione "Avanzato" del pannello a destra, puoi:

• Aggiungi ombreggiature alle righe alternative di una tabella o all'intestazione della tabella usando "Opzioni avanzate" nel pannello destro.
• Cambia il colore dell'ombreggiatura dell'intestazione o delle righe alternate.

Per informazioni su come aggiungere ombregge e cambiare il colore dell'intestazione nell'editor classico di Lucidchart, espandi il menu a tendina qui sotto.

• Modificare il testo formato, la dimensione, il colore, il carattere e l'allineamento.
• Regola la linea spessore e il colore.
• Stilizza le forme aggiungendo colore, sfumo e immagini.

Aggiornare un ERD

Per importare un file di database aggiornato in un ERD esistente, segui i seguenti passaggi:

1. Seleziona Importa nella libreria delle forme di relazione tra entità che si trova sul lato sinistro della pagina.
2. Nel pop-up che appare, seleziona una delle seguenti opzioni:
   • No, solo la casella degli strumenti aggiorna solo i dati della casella degli strumenti.
   • Sì per aggiornare sia la casella degli strumenti che le forme esistenti nel documento.

Esportazione di un ERD

Esporta il tuo ERD nel DBMS (database management system) che preferisci, fatta eccezione per le connessioni tra le tabelle.


Per esportare l'intera pagina, segui i seguenti passaggi:

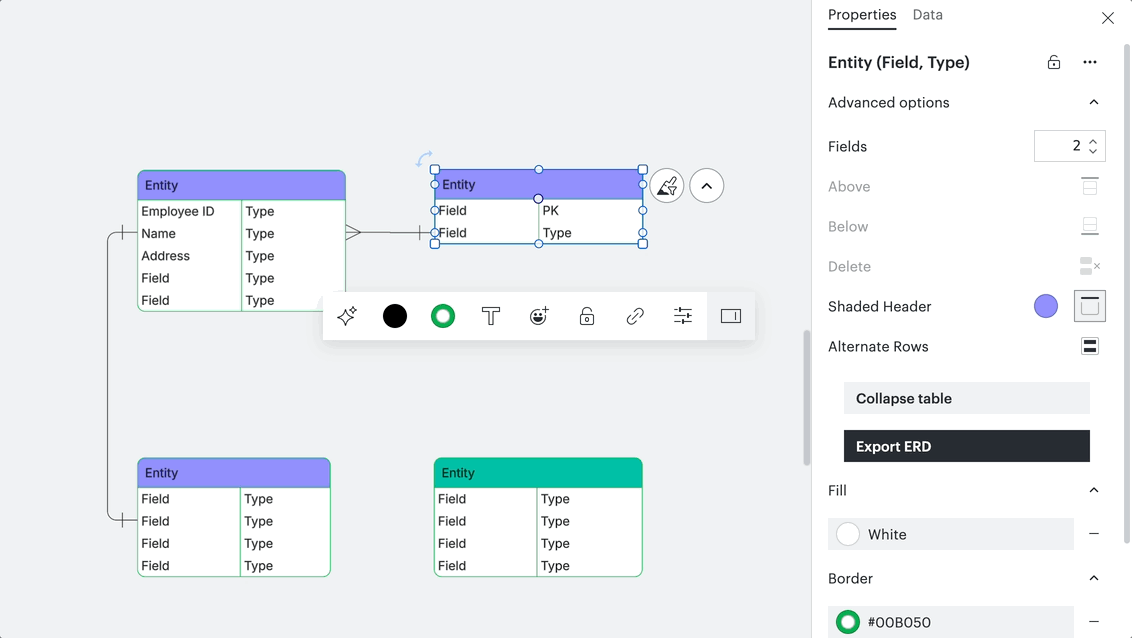

1. Clicca sull'icona del pannello a destra in alto a destra della tela.
2. Seleziona una forma ERD sulla tela.
3. Seleziona Esporta ERD dal pannello destro.
4. Nella finestra che appare, seleziona il tuo sistema dal menu a tendina.
5. Copia i comandi generati dalla finestra del codice, oppure clicca su Copia nella cartellina.
6. Clicca su Fatto.

Per le istruzioni complete per esportare e modificare l'ERD nel classico editor Lucidchart, espandi il menu a tendina qui sotto.

FAQ

Perché le relazioni tra le forme nel mio diagramma non compaiono?

Se Lucidchart non traccia linee tra le entità dell'ERD importato, è probabile che il tuo file di dati non indichi le relazioni utilizzando le chiavi primarie e le chiavi esterne. Per verificarlo, apri il tuo file di dati e assicurati che le celle alla fine di ogni riga siano popolate con le informazioni sulle relazioni tra le entità.

Ci sono limitazioni all'esportazione della mia ERD?

Se stai esportando la tua ERD in Quickbase, c'è un limite massimo di 80 tabelle e 50 connessioni. Altrimenti, se stai esportando in un altro formato, non ci sono limiti rigidi.

Dove è finito il menu di importazione dalla libreria delle forme?
Per importare un file di database aggiornato in un ERD esistente, segui questi passaggi:

1. Clicca l'icona del menu file.
2. Passa il cursore sopra "File".
3. Passa il cursore sopra "Importa".
4. Clicca su Data.
5. Seleziona la relazione di entità (ERD).
6. Clicca sul menu a tendina "Importa i tuoi dati" e scegli "Importa da Salesforce" o "Importa dal database SQL".
   • Se scegli "Importa da Salesfoce", accedi al tuo account Salesforce e segui i suggerimenti.
   • Se scegli "Importa dal database SQL", seleziona il tuo sistema di gestione database (DBMS) e clicca su Next. Poi seleziona l'opzione "Carica un file dal tuo computer" oppure "Incolla l'output come testo semplice" e clicca su Importa.
