Utilizzo della formattazione condizionale in un modello Lucidscale per evidenziare e organizzare risorse specifiche con elementi stilistici e icone basate sui metadati delle risorse sottostanti.

Nota: le funzionalità descritte in questo articolo sono accompagnate da screenshot ed esempi di un diagramma di architettura AWS, ma sono accessibili a tutti i modelli generati dal provider (AWS, Azure, Google Cloud).

Guarda: Filtri e formattazione condizionale

Creare regole con la formattazione condizionale

Crea una nuova regola

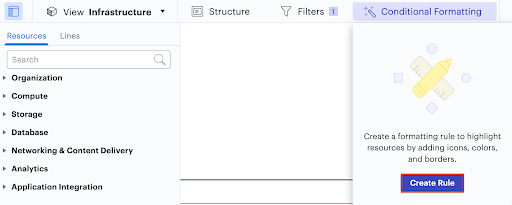

Per creare la prima regola, apri il menu della formattazione condizionale cliccando sull'icona della bacchetta nella parte superiore dell'area di lavoro e poi clicca su Crea regola.

Come

Dopo aver creato la prima regola, puoi aggiungerne altre cliccando su + Crea una nuova regola di formattazione nella parte superiore del menu Formattazione condizionale.

Nomina una regola

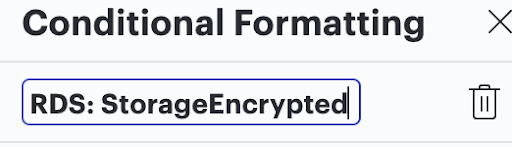

Quando crei una regola, è utile iniziare a darle un nome in modo da ricordare a cosa si riferisce. Ad esempio, se crei una regola per identificare quali istanze DB RDS renderizzate in un modello non hanno dati criptati, potresti chiamare la regola "RDS: StorageEncrypted". Puoi fare doppio clic sul titolo in alto per modificare il nome della regola in qualsiasi momento.

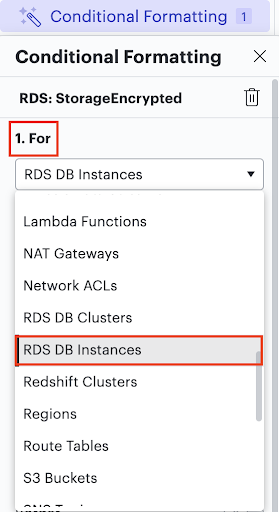

1. Per - Seleziona il tipo di risorsa a cui applicare la regola

Puoi applicare le regole di formattazione condizionale a tipi di risorse specifiche in un modello o applicare le regole a tutti i tipi di risorse non contenitori. Selezionando una risorsa (ad esempio "Istanze DB RDS") elencata nel menu a tendina sotto Per si applica la regola a tutte le risorse di quella classe renderizzate nel modello.

Per

2. Se - Crea condizioni

Per creare una condizione "Se", inizia scegliendo tra due categorie di metadati: Dati delle risorse o Tag. Ciascuna categoria visualizza un elenco di diversi campi di metadati che sono stati importati con le risorse. Il campo di metadati che scegli di selezionare nel menu a tendina "Se" dopo aver selezionato una categoria è il campo su cui Lucidscale deve verificare la condizione.

Rendering dei dati delle risorse

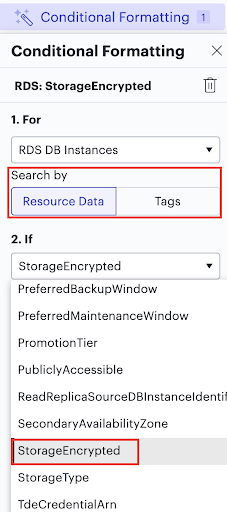

Dopo aver scelto la risorsa a cui applicare la regola al punto 1, seleziona Dati della risorsa e clicca sul menu a tendina sotto "Se" per visualizzare un elenco di tutti i campi di metadati importati con quella risorsa. Questi campi sono mostrati anche nella scheda "Configurazione" del pannello Dati a destra dell'area di lavoro quando la risorsa renderizzata è selezionata.

Tag di rendering

Dopo aver scelto una risorsa a cui applicare una regola nel passaggio 1, seleziona Tag e clicca sul menu a tendina sotto "Se" per visualizzare un elenco di Tag che hai definito per quella risorsa attraverso il tuo provider cloud. Questi valori sono anche mostrati come array di Tag nella scheda "Configurazione" del pannello Dati a destra dell'area di lavoro e sono anche elencati nella scheda "Dati curati" alla voce "Tag".

Nota: I valori che esistono all'interno del set di valori "Tag" sono definiti nella console del tuo cloud provider.

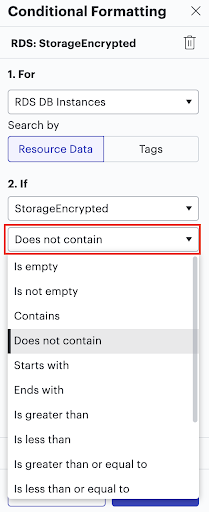

Una volta selezionato un campo di metadati, puoi scegliere una condizione da un elenco di 14 opzioni:

condizionale

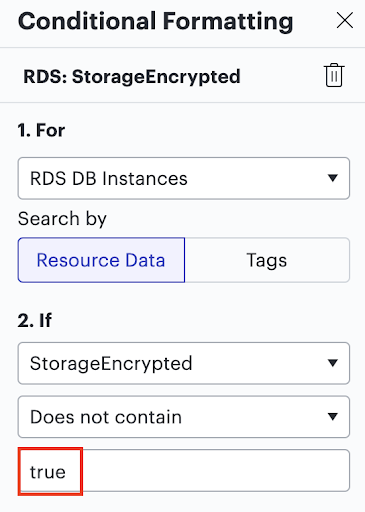

Poi puoi specificare il valore che vuoi che la regola cerchi. Continuando con il nostro esempio, se crei una regola per identificare quali istanze DB RDS renderizzate in un modello non hanno dati crittografati, allora avrai selezionato "Istanze DB RDS" come risorsa per la regola e "StorageEncrypted" come campo di metadati a cui la regola fa riferimento.

Potresti quindi scegliere una condizione come "Non contiene" e inserire "true" come valore. Questo evidenzia tutte le istanze DB RDS in un modello che non hanno il valore "true" nel loro campo di metadati "StorageEncrypted".

condizionale

3. Quindi - Seleziona la formattazione

Nella sezione "Poi" puoi scegliere tra tre opzioni di formattazione:

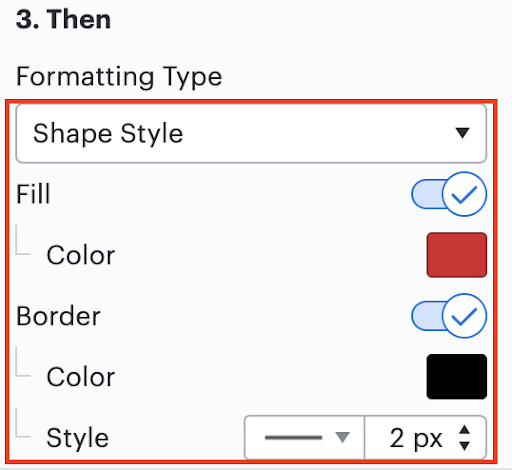

Applica lo stile della forma

Se selezioni lo stile della forma come formattazione, puoi scegliere tra le seguenti opzioni: colore di riempimento della forma, colore del bordo, stile del bordo e larghezza del bordo. Le opzioni di stile specificate vengono applicate a tutte le risorse che soddisfano le condizioni della regola.

condizionale

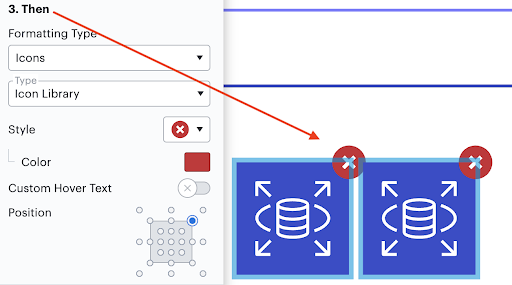

Aggiungi icone

Se selezioni le icone come opzione di formattazione, puoi scegliere il "Tipo" di icona (icone dalla libreria di Lucidscale, un'icona personalizzata caricata o un badge di testo), regolare lo stile, aggiungere il testo di passaggio (opzionale) e specificare dove l'icona appare nella risorsa con la selezione "Posizione".

In questo esempio, abbiamo scelto di utilizzare la libreria di icone di Lucidscale, abbiamo selezionato un'icona "X" e abbiamo deciso di renderla nell'angolo superiore destro della risorsa se soddisfa le condizioni della regola.

condizionale

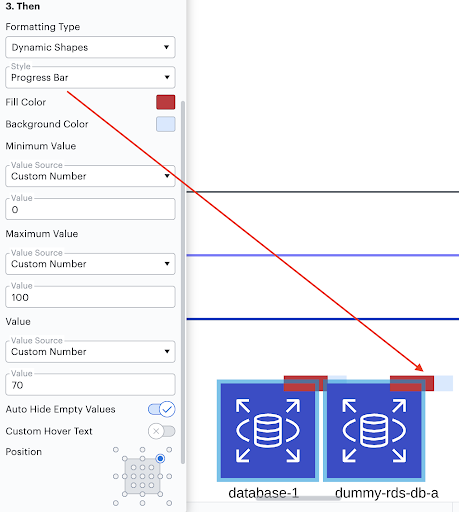

Usa forme dinamiche

Se selezioni le forme dinamiche, puoi scegliere lo stile della forma, il colore che riempie la forma, il colore dello sfondo della forma e poi specificare i parametri per il valore della forma.

Ad esempio, per mostrare una barra di avanzamento che indica la percentuale di completamento di un'attività da 0 a 100%, puoi scegliere un numero personalizzato come origine dei valori e digitare 0 e 100 come valori minimi e massimi (vedi l'esempio seguente).

Potresti anche utilizzare dati di forma o formule per specificare i valori minimi e massimi (anche se questo è meno comune per la maggior parte dei casi d'uso).

Infine, nella sezione "Valore", seleziona il valore che vuoi che la forma rifletta. Ad esempio, se il campo valore contiene il numero 70, le barre di avanzamento mostreranno tutte il 70% di completamento. Invece di scegliere "Numero personalizzato" come fonte del valore, è generalmente più utile utilizzare i dati della forma o una formula per specificare questo numero in modo che sia unico per ogni forma.

Puoi anche aggiungere del testo hover che appare quando qualcuno passa il cursore su un'icona.

condizionale

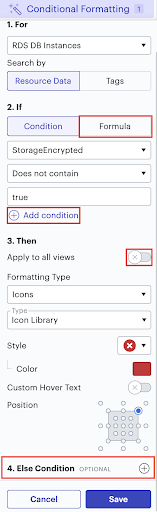

Accedi alle opzioni avanzate delle regole

Impostazioni avanzate

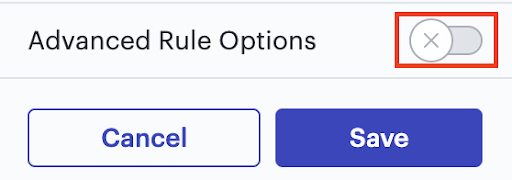

Attivando l'interruttore "Opzioni avanzate della regola" nella parte inferiore dell'editor di formattazione condizionale, vengono visualizzate ulteriori opzioni di personalizzazione per una regola: "Formula", condizioni "Or/And", "Applica a tutte le viste" e condizioni "Else/Else If".

condizionale

Applica una formula

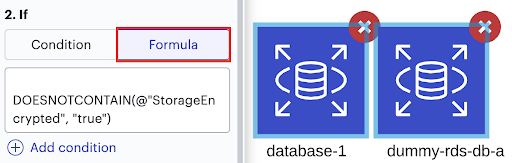

Usa la sintassi delle formule di Lucid per scrivere il tuo controllo condizionale. Se selezioni l'opzione "Formula" per una condizione "If", apparirà un campo in cui potrai digitare la formula.

condizionale

Per saperne di più: Per una documentazione più dettagliata sull'uso delle formule nelle regole di formattazione condizionale, consulta la seguente risorsa: Lucid Formulas.

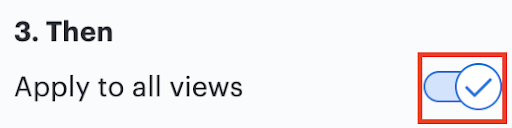

Applica a tutte le viste

Abilitando "Applica a tutte le viste" sotto "3.Poi" applica la regola di formattazione condizionale a tutte le viste che hai creato in precedenza e a tutte le nuove viste che creerai.

Come

Aggiungi una condizione "O" o "E

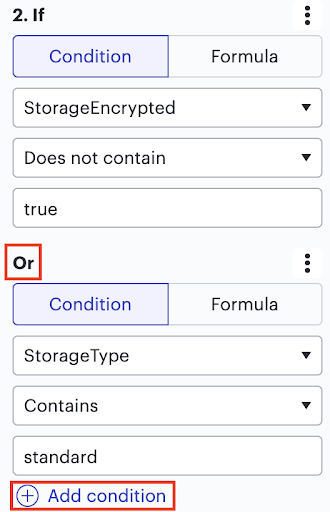

Seleziona + Aggiungi condizione. L'aggiunta di una condizione "O" ti permette di specificare una seconda condizione che, se vera, attiva la stessa formattazione di una condizione "Se". Le condizioni "E" e "O" hanno gli stessi campi e lo stesso layout delle condizioni "Se" quando "Opzioni regole avanzate" è abilitato.

Una condizione "E" ti permette di specificare che ENTRAMBE le condizioni "Se" e "E" devono essere soddisfatte prima che venga applicata la formattazione.

condizionale

Aggiungi una condizione "Else" o "Else If".

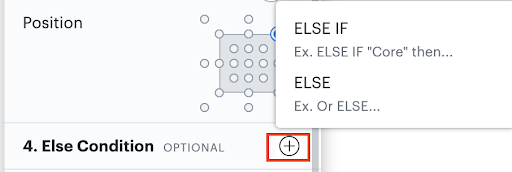

Aggiungi una condizione "Else" o "Else If" se vuoi applicare la formattazione alle forme di una selezione che NON soddisfano le condizioni specificate sopra. Puoi impostare le condizioni "Else" e "Else If" nello stesso modo in cui imposti le condizioni "If".

condizionale

Salva una regola

Clicca su Salva nella parte inferiore dell'editor di regole per salvare una regola. Una volta salvata una regola, questa viene applicata automaticamente a tutte le forme renderizzate della classe di risorse selezionata in 1.Per.

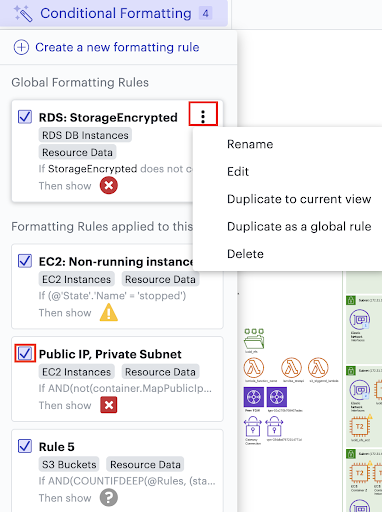

Gestisci le regole di formattazione condizionale

Una volta creata e salvata una regola, questa viene elencata nel menu Formattazione condizionale. Questo elenco appare ogni volta che clicchi sull'icona della bacchetta e non stai modificando una regola specifica. Dall'elenco delle regole, puoi rinominarle, modificarle, duplicarle o eliminarle cliccando sul menu a tre punti in alto a destra di una regola e selezionando le opzioni. Puoi anche disattivare l'applicazione della regola deselezionando la casella accanto al nome della regola.

condizionale

Per impostazione predefinita, le regole create vengono applicate solo alla vista in cui sono state create. Le regole possono anche essere impostate come regole "globali" che vengono applicate a tutte le viste esistenti e alle nuove viste create.

Formule di esempio per le regole di formattazione condizionale

AWS

Esempio 1: Indirizzo IP pubblico in una sottorete privata

Se hai in programma un audit sul cloud, potresti voler evidenziare le istanze EC2 che hanno un indirizzo Ip pubblico in una sottorete privata.
Dopo aver selezionato le istanze EC2 in 1.Per, puoi usare la seguente formula in 2.Se per identificare queste risorse:
AND(not(container.MapPublicIpOnLaunch), @PublicIpAddress)
Puoi anche visualizzare un testo hover personalizzato in 3.Poi che visualizza l'indirizzo IP esatto di una risorsa evidenziata su cui stai passando il mouse:
L'indirizzo IP {{=@PublicIpAddress}} è pubblico, in una sottorete privata

Esempio 2: Istanze EC2 fermate

Potresti voler evidenziare le istanze EC2 "ferme" nel tuo account.
Dopo aver selezionato "Istanze EC2" in 1.Per, puoi utilizzare la seguente formula in 2.Se per identificare le istanze EC2 che non sono in esecuzione:
(@'State'.'Name' = 'stopped')

Esempio 3: VPC predefinito

Dopo aver selezionato i VPC in 1.Per, puoi utilizzare la seguente formula in 2.Se per identificare il VPC predefinito:
AND(@IsDefault, contains(@'$Name', 'VPC'))

azure

Esempio: Account di archiviazione criptato

Potresti voler evidenziare tutti gli account di archiviazione criptati della tua sottoscrizione.

Dopo aver selezionato "Account di archiviazione" in 1.Per, puoi utilizzare la seguente formula in 2.Se per identificare gli account di archiviazione crittografati nell'abbonamento:
=@"crittografia".services.blob.enabled

Google Cloud (in precedenza GCP)

Esempio: Set di dati BigQuery proprietario

Potresti voler identificare il proprietario di un dataset BigQuery.
Dopo aver selezionato "BigQuery Datasets" in 1.Per, puoi utilizzare la seguente formula in 2.Se per identificare i BigQuery Datasets che hanno un valore nel campo di metadati "userByEmail" associato al proprietario:
=ISNOTEMPTY(this.access.userByEmail)
È quindi possibile visualizzare un testo personalizzato al passaggio del mouse in 3.Poi che rende il valore popolato nel campo dei metadati "userByEmail", che di solito è l'indirizzo e-mail del proprietario:
=this.access.userByEmail
