Con il nostro strumento di marcatura delle sequenze, puoi creare e modificare i diagrammi di sequenza con estrema facilità. Poiché Lucidchart genera automaticamente un diagramma di sequenza a partire dal testo che inserisci, puoi utilizzare il tempo risparmiato per tornare al tuo codice... o per guardare Star Wars.

Gratis	Individuale	Team	Azienda	FedRAMP

Guarda: Diagrammi classi UML

Crea un diagramma di sequenza con markup

Segui questi passaggi e Lucidchart genererà automaticamente un diagramma di sequenza per te:

Attiva la libreria di forme UML.
- Clicca su Altre forme in fondo al menu Forma sul lato sinistro del documento oppure premi "M" sulla tastiera.
- Nella scheda "Shapes", seleziona la casella per la libreria di forme "UML".
- Clicca su Usa le forme selezionate.

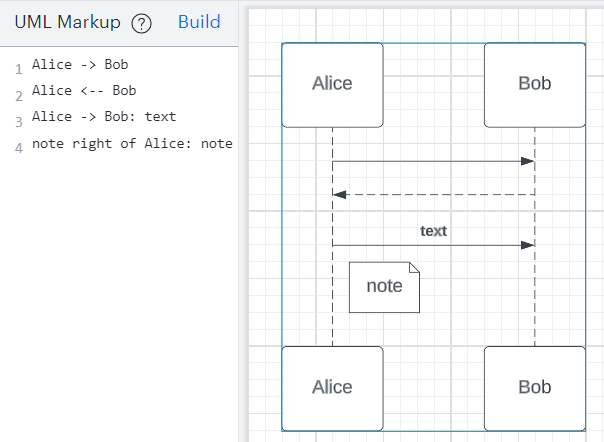

Sotto la libreria di forme "UML Sequence" nel menu Shape, clicca su Use Markup.
Nel pop-over sul lato sinistro, scrivi il tuo markup.
Clicca su Build quando sei pronto a generare il diagramma.

Per creare un nuovo diagramma, clicca su Use Markup nella libreria di forme UML Sequence.

Markup supportati

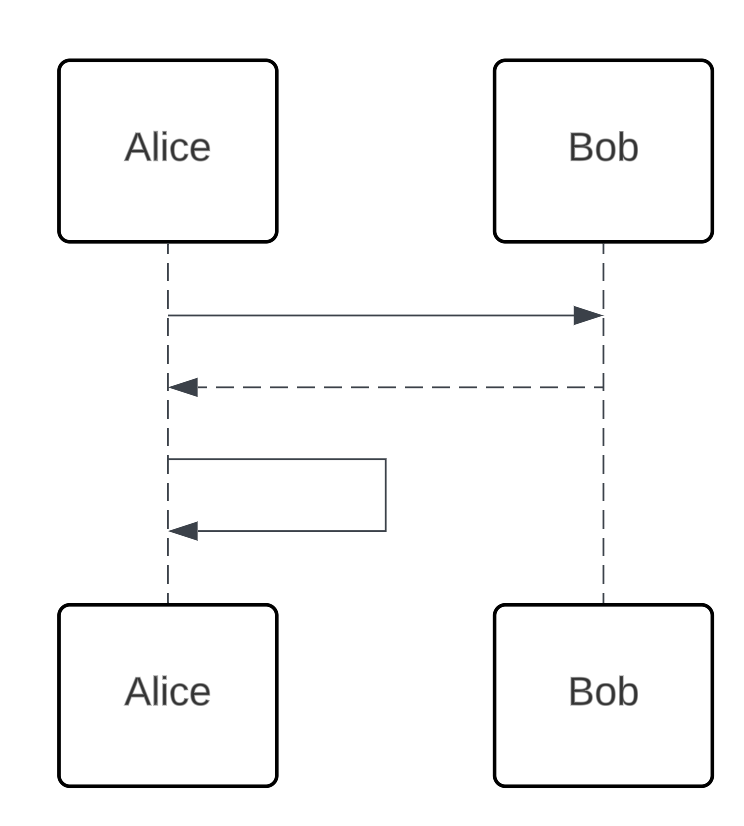

Linee

Le linee rappresentano una relazione tra gli elementi, aiutando a visualizzare le connessioni e il flusso all'interno di un sistema.

Sintassi	Descrizione	Esempio
Alice -> Bob Alice <- Bob	Disegna una linea solida (puoi disegnare linee in entrambe le direzioni).
Alice -->	Disegna una linea tratteggiata.
Alice -> Alice	Disegna una freccia solida da e verso un partecipante.

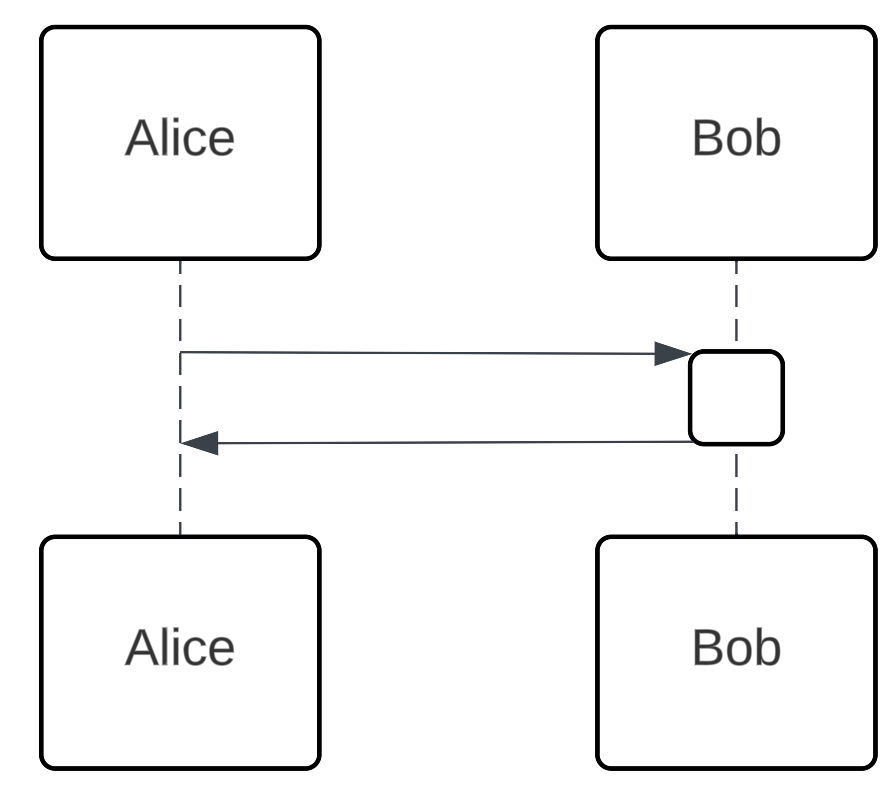

Linee di vita

Le linee di vita mostrano i partecipanti coinvolti in un processo, rappresentando per quanto tempo ciascun partecipante è attivo o coinvolto durante gli eventi nel diagramma.

Sintassi	Descrizione	Esempio
activate Alice	Avvia l'attivazione dei partecipanti con Lifeline.
deactivate Alice	Termina l'attivazione del partecipante che termina la linea di vita.

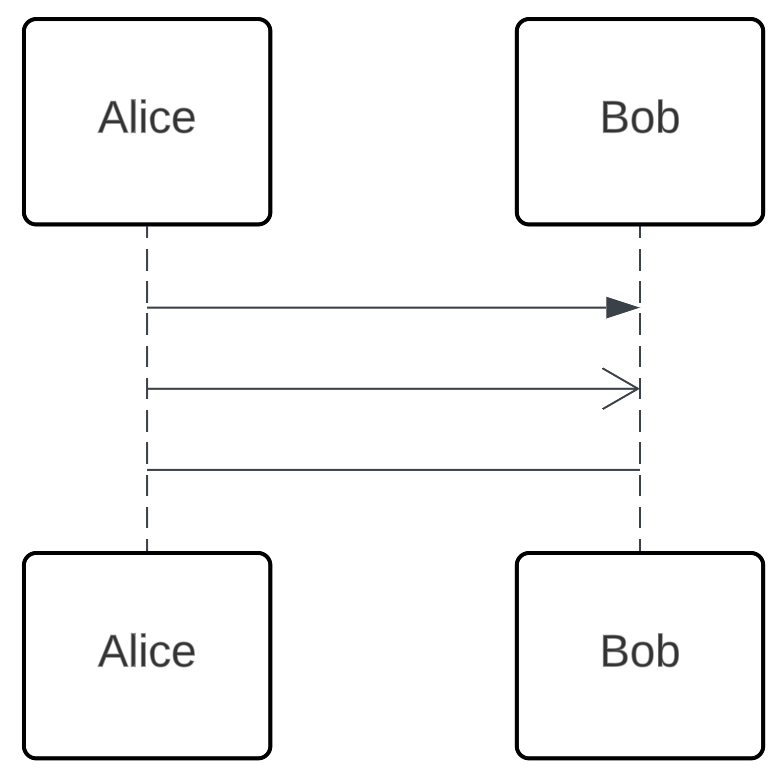

Frecce

Le frecce rappresentano il flusso di comunicazione tra gli elementi.

Sintassi	Descrizione	Esempio
->	Chiudi la freccia
-> >	Freccia aperta
-	Nessuna freccia

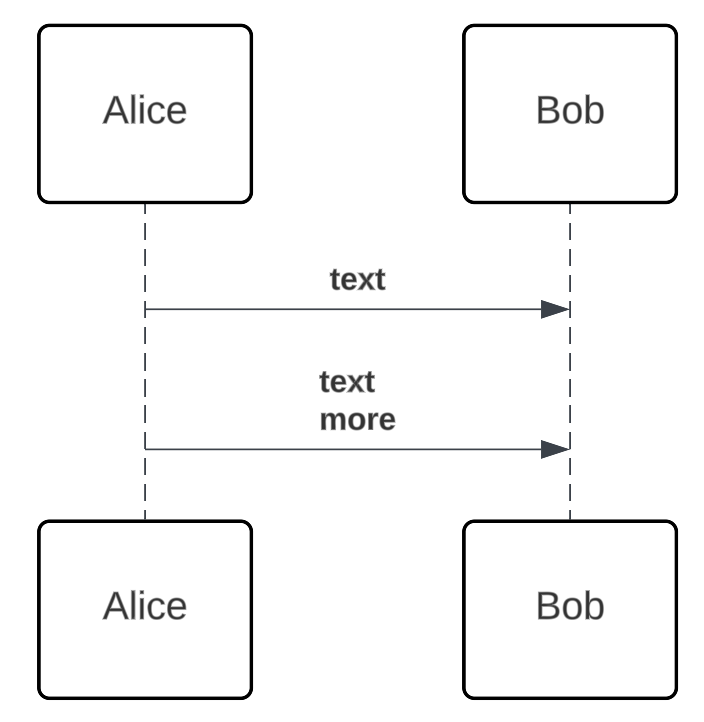

Testo

Il testo aggiunge etichette alle linee di un diagramma per aggiungere dettagli alle azioni o ai flussi.

Sintassi	Descrizione	Esempio
Alice->Bob: text	Aggiungi un'etichetta ai messaggi tra i partecipanti.
Alice->Bob: text\nmore	Aggiungi un'etichetta con un'interruzione di riga tra i partecipanti.

Note

Utilizza le note per aggiungere commenti o spiegazioni a un diagramma, chiarendo elementi o processi.

Sintassi	Descrizione	Esempio

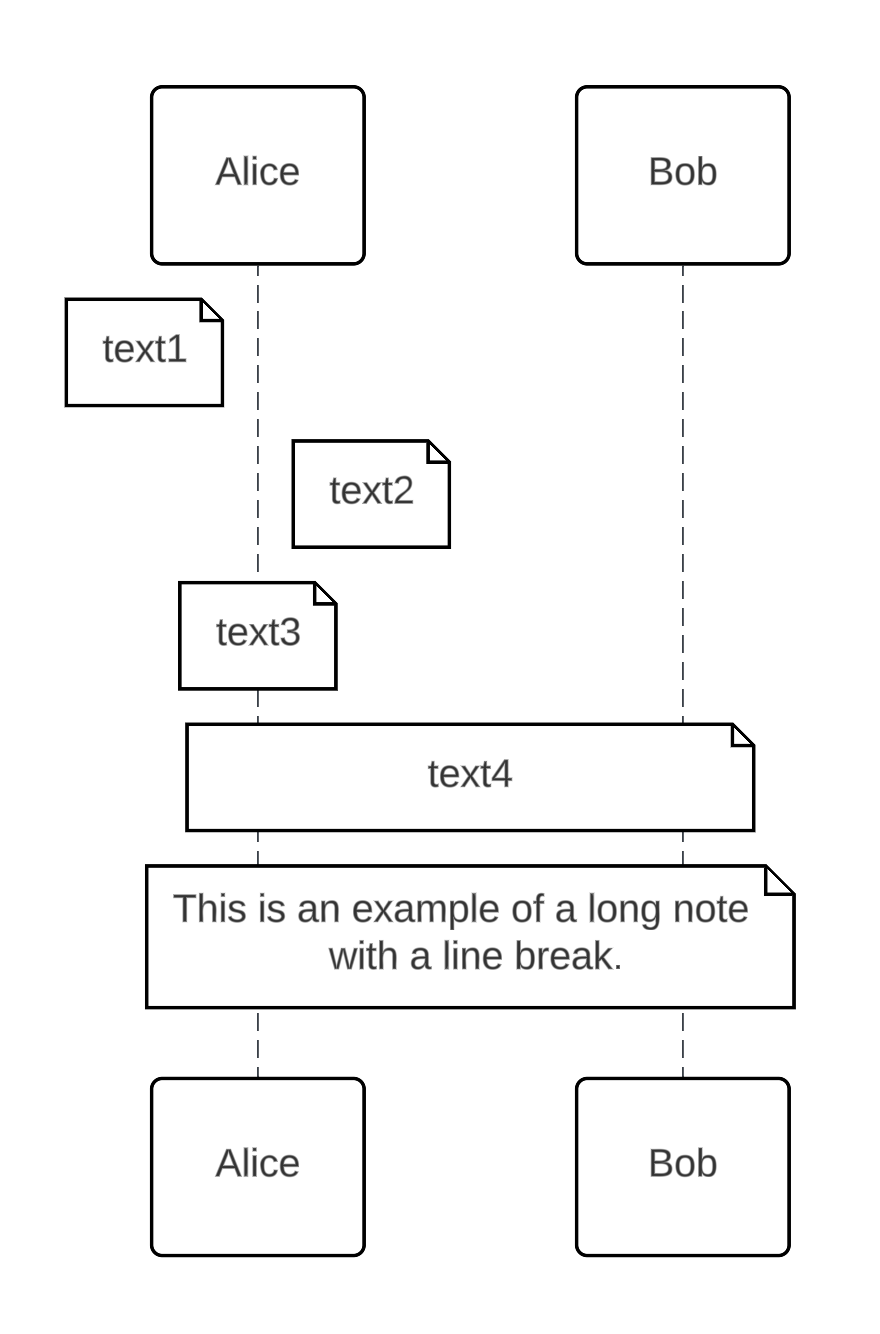

note left of Alice: text1	Aggiungi una forma di nota a sinistra di Alice (se ci sono solo due personaggi, "di Alice" può essere omesso).
note right of Alice: text2	Aggiungi una forma di nota alla destra di Alice.
note over Alice: text3	Aggiungi una forma di nota visualizzata sopra Alice.
note over Alice, Bob: text4	Aggiungi una forma di nota visualizzata su Alice e Bob.
note over Bob, Alice: This is an example of a long note \n with a line break. (keep this all in one line)	Aggiungi una forma di nota con note a righe multiple, visualizzate su Alice e Bob.

Raggruppamento

Utilizza il raggruppamento per organizzare visivamente gli elementi correlati in un contenitore, che rappresenta un raggruppamento fisico o concettuale in un sistema. Questo semplifica il diagramma mostrando le relazioni tra gli elementi.

Lucidchart supporta diverse funzioni di raggruppamento, ognuna con uno scopo diverso. Sono supportate le seguenti funzioni:

Alt: rappresenta i flussi alternativi in cui viene scelto un solo percorso.
opt: utilizzato per sequenze facoltative che si verificano solo se viene soddisfatta una condizione.

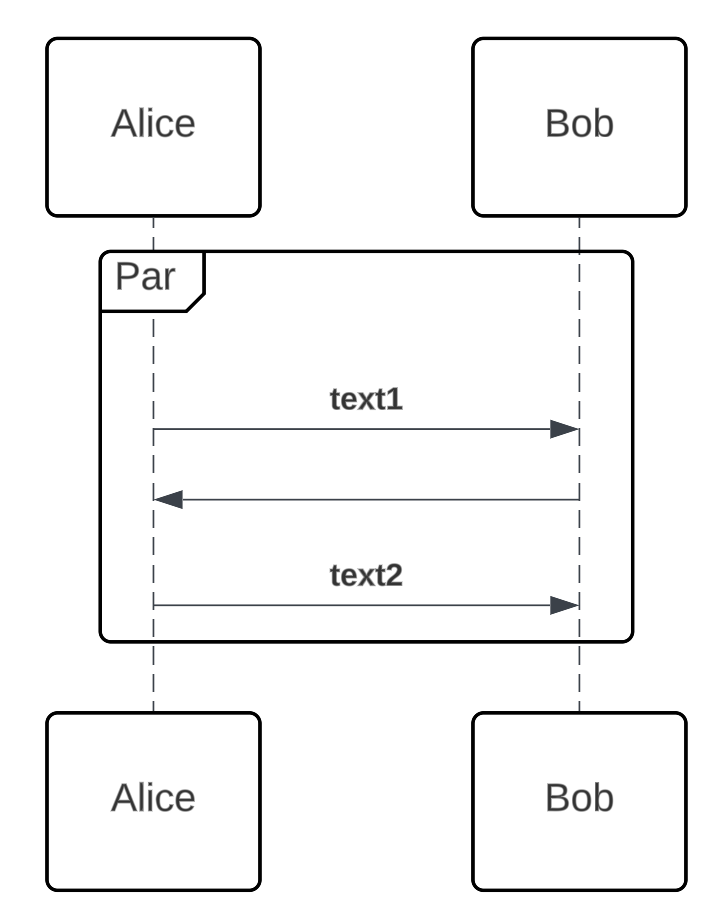

par: che significa parallelo, permette alle azioni di avvenire contemporaneamente.
loop: rappresenta sequenze ripetute.
Critico: definisce una sezione che deve essere completata senza interruzioni.

Sintassi	Descrizione	Esempio

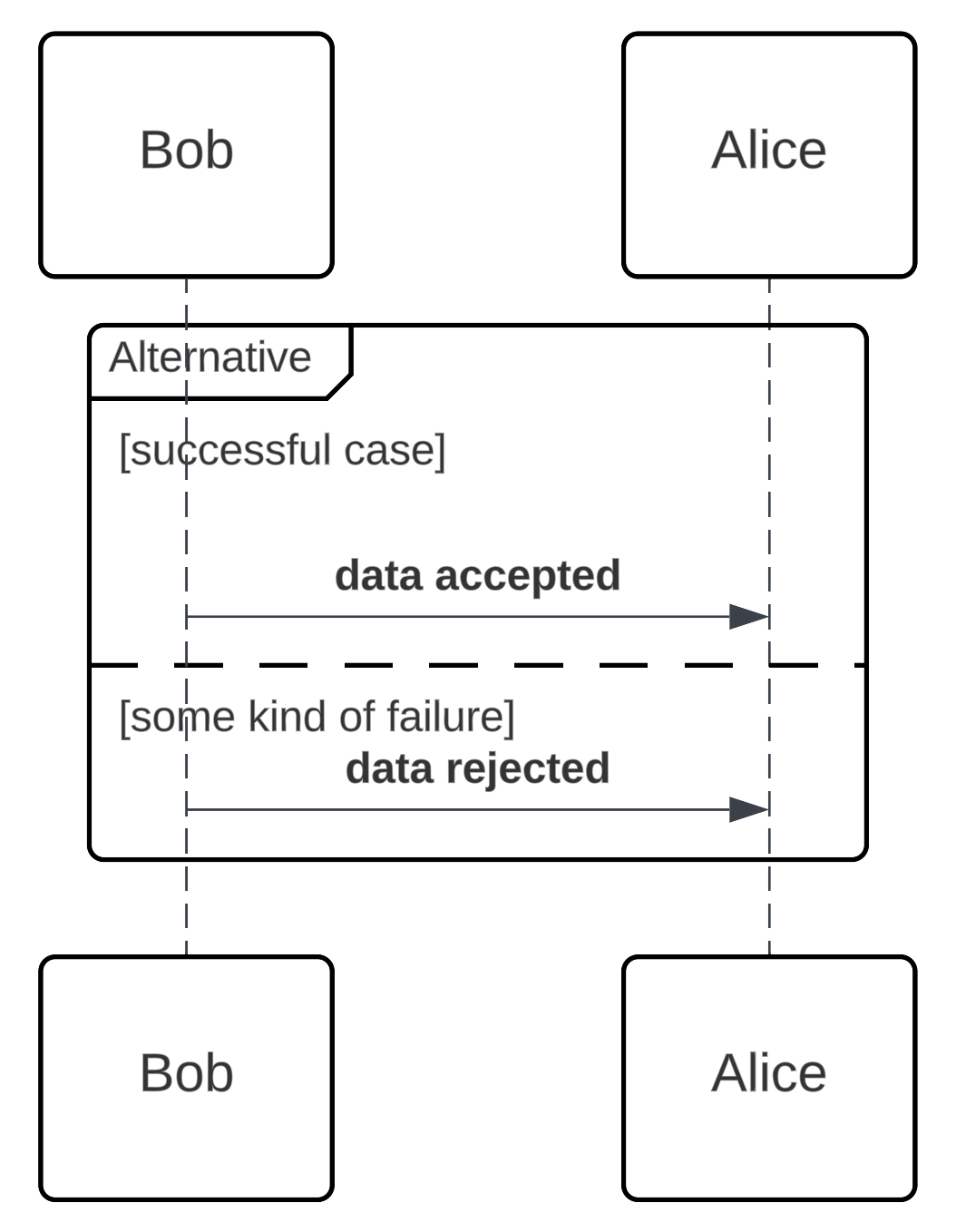

alt successful case Bob -> Alice: data accepted else some kind of failure Bob -> Alice: data rejected end	Crea un messaggio di raggruppamento con "alt" (alternativa) e "else" per mostrare situazioni diverse.

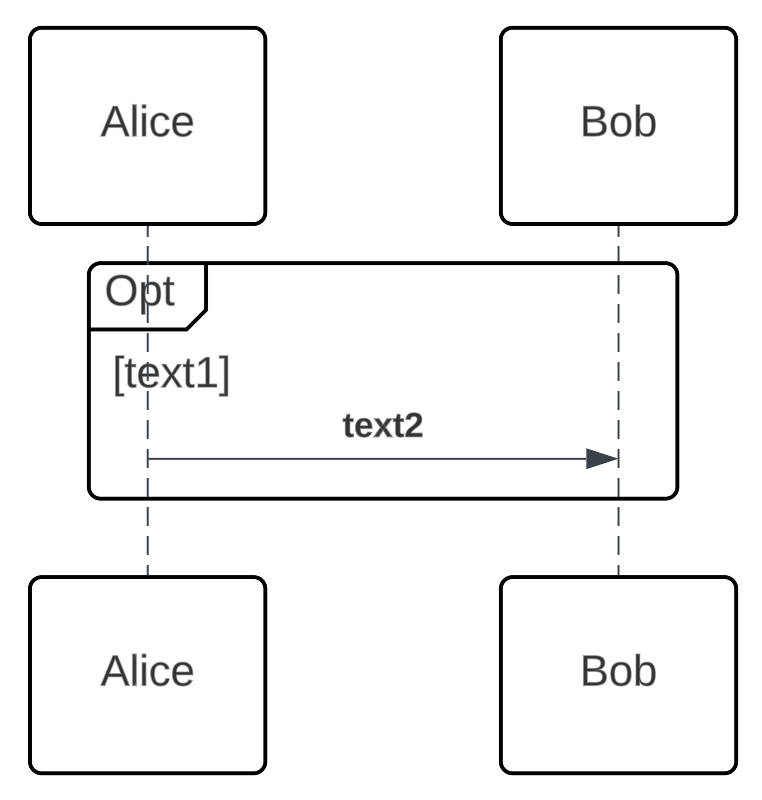

opt text1 Alice -> Bob: text2 end	Crea un messaggio di raggruppamento con la parola chiave "opt". Sono supportate le seguenti parole chiave: optare parità loop importante Nota: queste quattro parole chiave non supportano "else." Solo la parola chiave "alt" può essere abbinata a "."

Sintassi

Descrizione

Esempio

alt successful case

Bob -> Alice: data accepted

else some kind of failure

Bob -> Alice: data rejected

end

Crea un messaggio di raggruppamento con "alt" (alternativa) e "else" per mostrare situazioni diverse.

opt text1

Alice -> Bob: text2

end

Crea un messaggio di raggruppamento con la parola chiave "opt".

Sono supportate le seguenti parole chiave:

optare
parità
loop
importante

Nota: queste quattro parole chiave non supportano "else." Solo la parola chiave "alt" può essere abbinata a "."

Alias

Utilizza un alias per assegnare un nome alternativo a un elemento, semplificando e organizzando il markup per una maggiore chiarezza.

Sintassi	Descrizione	Esempio
participant A as Alice	Assegna ai partecipanti degli pseudonimi per poter scrivere più velocemente.

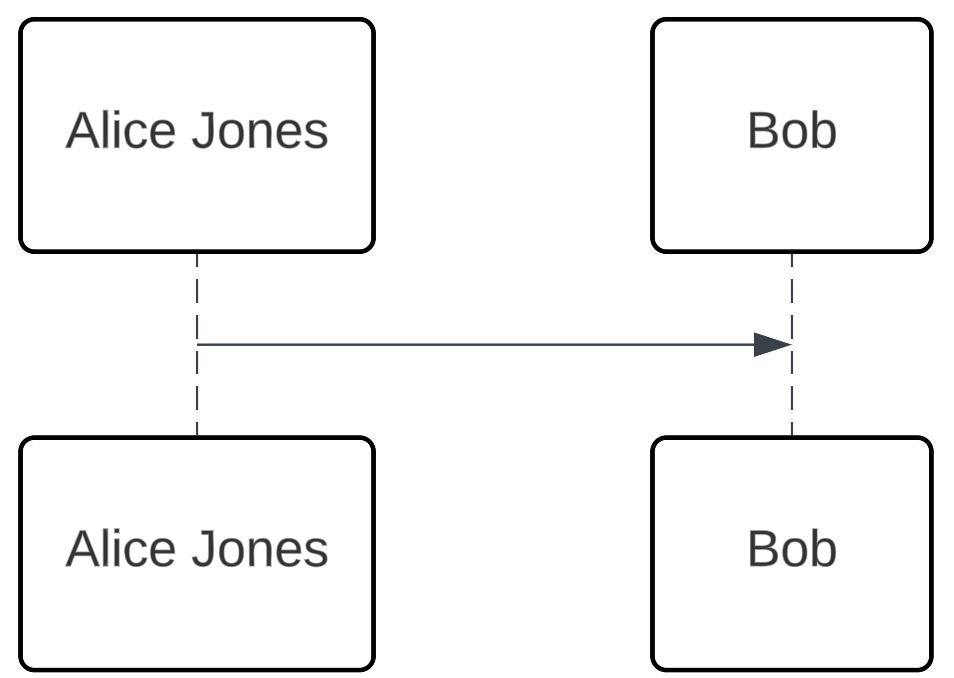

participant A as "Alice Jones"	Metti le virgolette intorno all'alias per dare al partecipante un alias più lungo di una parola.

Commenti

I commenti sono un modo per aggiungere note all'interno del codice che non vengono visualizzate nel diagramma. Forniscono spiegazioni o promemoria utili senza influire sulla struttura del diagramma.

Sintassi	Descrizione
'comment text	Commento a riga singola
/' comment text '/	Commento su più righe

Modifica un diagramma di sequenza

Non preoccuparti se il tuo diagramma di sequenza non è perfetto al primo tentativo. Puoi ancora modificare il markup di un diagramma che hai già costruito, a patto che tu non abbia regolato o disaggregato manualmente il diagramma sull'area di disegno.

Basta cliccare sul diagramma e la finestra di dialogo per la marcatura della sequenza apparirà sul lato sinistro dell'editor.

Stile di un diagramma di sequenza

Seleziona il diagramma di sequenza e usa la barra delle proprietà nella parte superiore dell'editor per creare il tuo diagramma. Se vuoi creare uno stile per i singoli blocchi/elementi del tuo diagramma, devi prima disaggregare il diagramma. Seleziona il diagramma, fai clic con il tasto destro del mouse e seleziona Ungroup.

Nota: Se disingrossi il tuo diagramma, non potrai più modificare il markup.

FAQ

Posso aggiungere la sintassi di stile al mio markup?
Lo stile della sintassi UML non è supportato in Lucidchart. Per altre informazioni sullo stile del diagramma, vedere la sezione Stile di un diagramma di sequenza di questo articolo.
