Aggiungere e modellare linee in Lucidchart

Aggiungi linee a un diagramma

Ci sono quattro modi per aggiungere una linea:

• Clicca e trascina manualmente da un oggetto
• Aggiungi rapidamente una linea e una forma da un oggetto
• Trascina la forma della linea dal menu Forma
• Clicca con il tasto destro del mouse e aggiungi direttamente alla cartella canvas

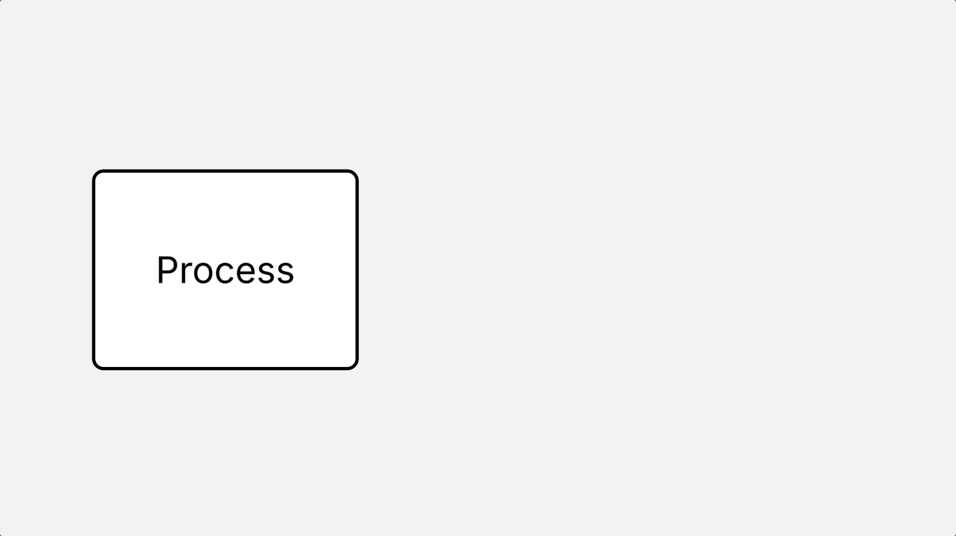

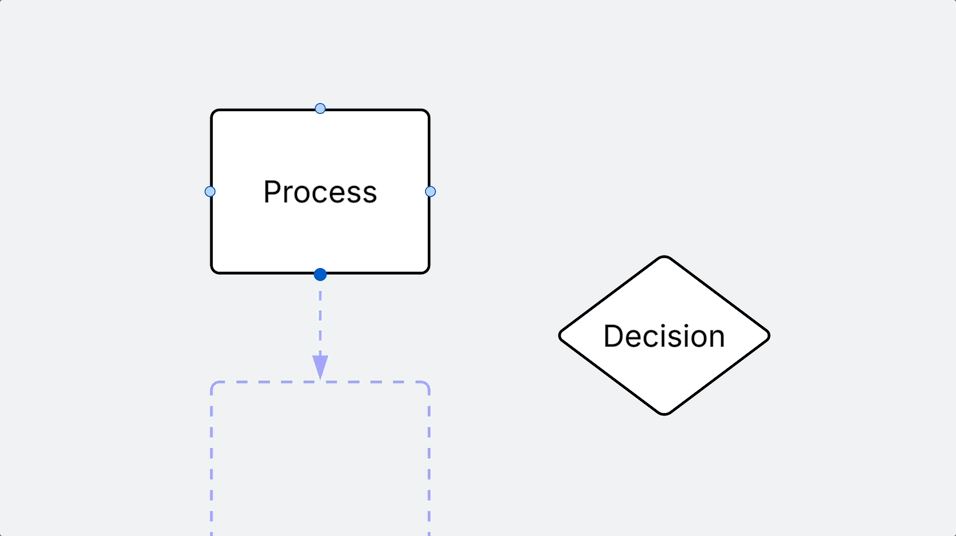

Aggiungi manualmente una linea da un oggetto

1. Passa il cursore su una forma.
2. Clicca su un nodo laterale di un oggetto eallontana il cursore dall'oggetto.



Puoi collegare la linea allo stesso oggetto, a un altro oggetto o aggiungere un nuovo oggetto selezionandolo dal menu che appare quando rilasci il mouse sulla tela vuota.

Se non vuoi aggiungere un nuovo oggetto a una riga, clicca ovunque nell'area di disegno per uscire dalla finestra di auto-prompt delle forme.

Per disabilitare la finestra di auto-prompt della forma:

1. Apri le Impostazioni del tuo account selezionando l'immagine del tuo profilo o le iniziali nell'angolo in alto a destra.
2. Clicca su Impostazioni documento dal menu a sinistra dello schermo.
3. Seleziona la scheda Lucidchart .
4. Trova la sezione "Dopo aver disegnato le linee".
5. Seleziona "Non fare nulla".

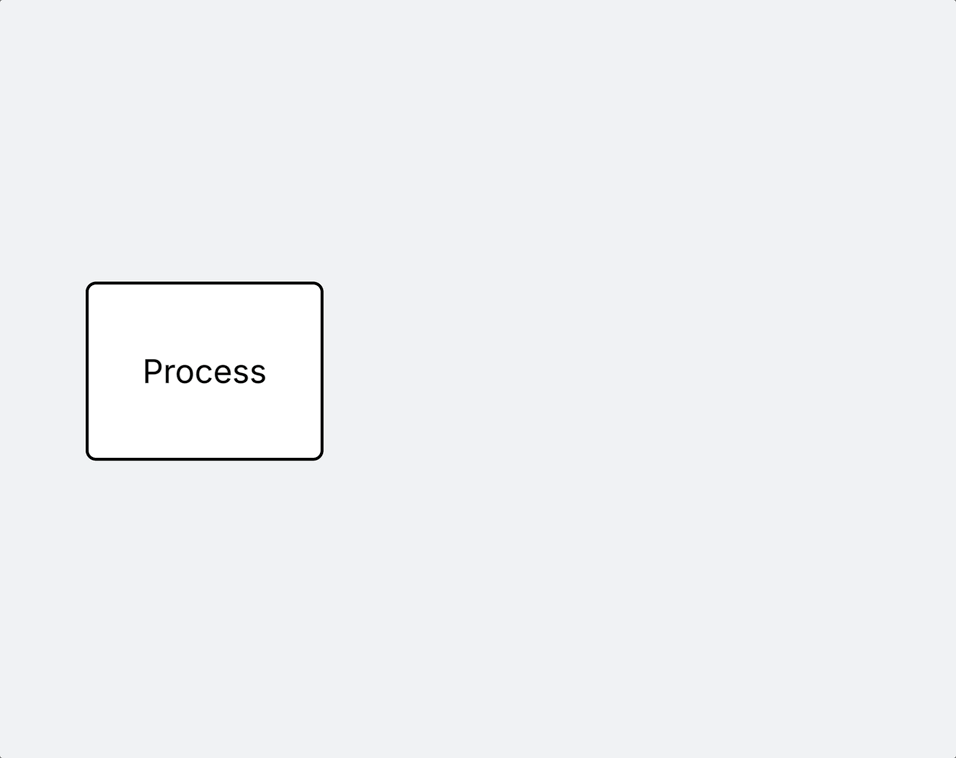

Aggiungi rapidamente una linea e una forma da un oggetto

1. Passa il cursore su un nodo su una forma.
2. Controlla dove verranno aggiunte la linea e la forma nell'anteprima che appare.

3. Clicca su un nodo che appare sopra o intorno alla forma per aggiungere la linea e la forma anticipate.

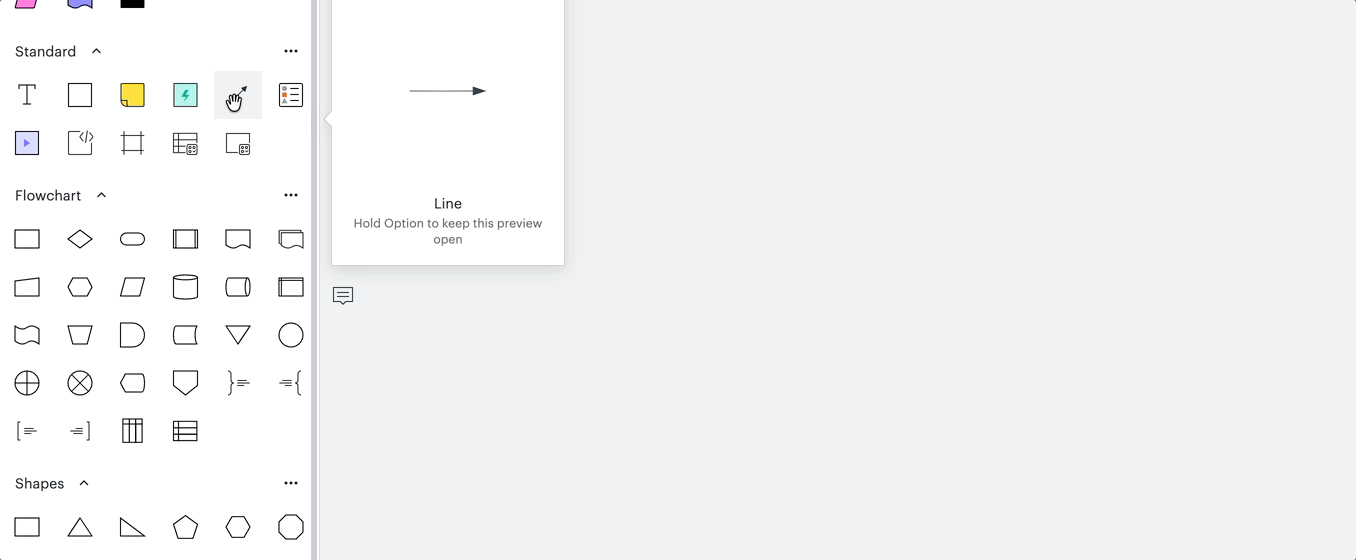

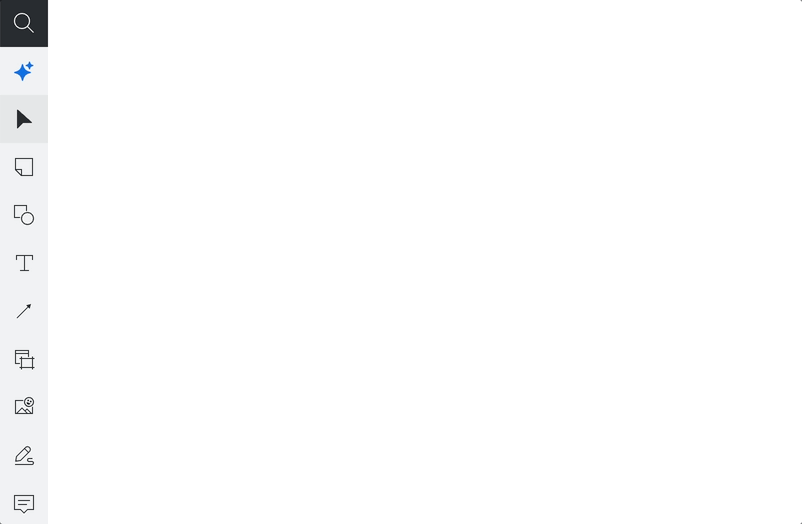

Aggiungi una riga dalla barra degli strumenti

1. Clicca e trascina l'icona Linea dalla barra degli strumenti.
2. Muovi la linea trascinando il corpo e allungala trascinando una delle sue estremità.


Aggiungi una linea direttamente sulla tela

• Clicca con il tasto destro del mouse sulla tela.
• Dal menu che appare, seleziona Traccia linea.


Ulteriori suggerimenti:

• Se sposti un oggetto collegato con una linea a un altro oggetto, anche la linea si sposterà per mantenere il collegamento.
• Tieni premuto il tasto Shift sulla tastiera quando disegni una linea per far sì che il suo percorso segua una linea retta con incrementi di 45˚.
• Crea una linea che si muove indipendentemente da una forma disattivando "connessioni di linea" in impostazioni del documento.
  • La disattivazione delle connessioni di linea consente di spostare le nuove linee in modo indipendente, impedendo che si connettano automaticamente a una forma. Tuttavia, le linee che erano già collegate alle forme prima di disattivare le connessioni di linea rimarranno connesse e non potranno essere spostate in modo indipendente.

Formattazione e modifica delle righe

Le numerose opzioni di modifica delle linee di Lucidchart ti permettono di controllare l'aspetto delle tue linee. Per modificare una singola linea, selezionala e naviga nella sezione corrispondente della barra degli strumenti Formattazione sopra l'area di disegno. Per impostare le impostazioni predefinite delle linee di un documento, assicurati di non aver selezionato alcuna linea prima di impostare le impostazioni predefinite delle linee dalla barra degli strumenti Formattazione.

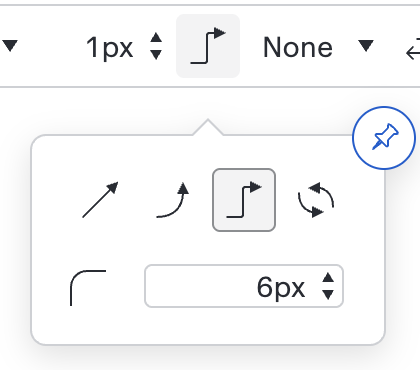

Forma della linea

Lucidchart offre quattro tipi di connessione per la forma della linea:

• Dritto
• Curvo
• Gomito
• Connessioni bidirezionali

L'impostazione predefinita per la forma delle linee in un nuovo documento è Gomito, il che significa che le direzioni delle linee corrisponderanno alla griglia di sfondo della tela e si piegheranno solo a 90°.

Per cambiare la forma della linea, segui questi passaggi:

1. Seleziona una linea.
2. Clicca sull'icona del pannello destro nell'angolo in alto a destra dello spazio di lavoro.
   • In alternativa, seleziona una riga e clicca sull'icona della forma della linea dalla barra di modifica delle forme che appare
3. Seleziona una forma di linea dalle opzioni.


Per le istruzioni complete per cambiare la forma della linea nell'editor classico di Lucidchart, espandi il menu a tendina qui sotto.

Colore linea

Per cambiare il colore di una linea, segui questi passaggi:

1. Seleziona una linea.
2. Clicca right-panel-icon.png l'icona del pannello destro nell'angolo in alto a destra dello spazio di lavoro.
3. Clicca sull'icona Colore Linea sotto "Tratto".
   • In alternativa, seleziona una riga e clicca sull'icona Colore Linea dalla barra di modifica delle forme che appare.
4. Seleziona un colore dalla finestra di campione di colore che appare.

Per le istruzioni complete per cambiare il colore delle linee nell'editor classico di Lucidchart, espandi il menu a tendina qui sotto.

Usa un colore personalizzato cliccando sull'icona più in basso nella finestra del campione di colore. Da qui, puoi selezionare manualmente un colore selezionando uno spazio nello swatch di colore o usando il cursore colore. Puoi anche selezionare Hex, HSB o RGB dal menu a tendina. Una volta selezionato, puoi regolare i valori HSB o RGB o digitare un codice esadecimale.

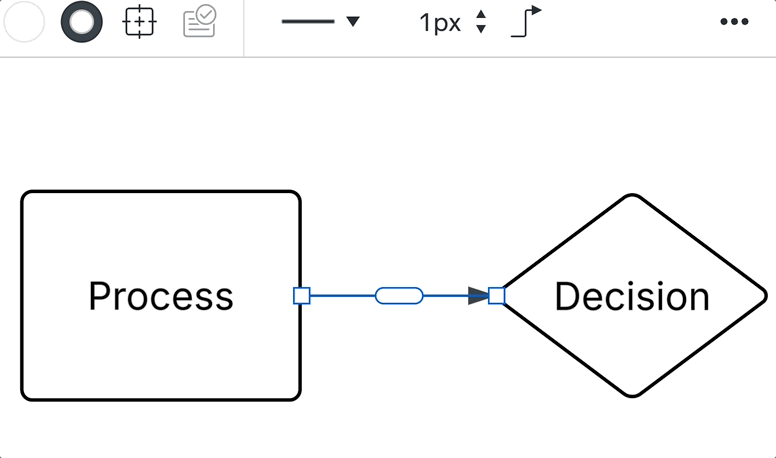

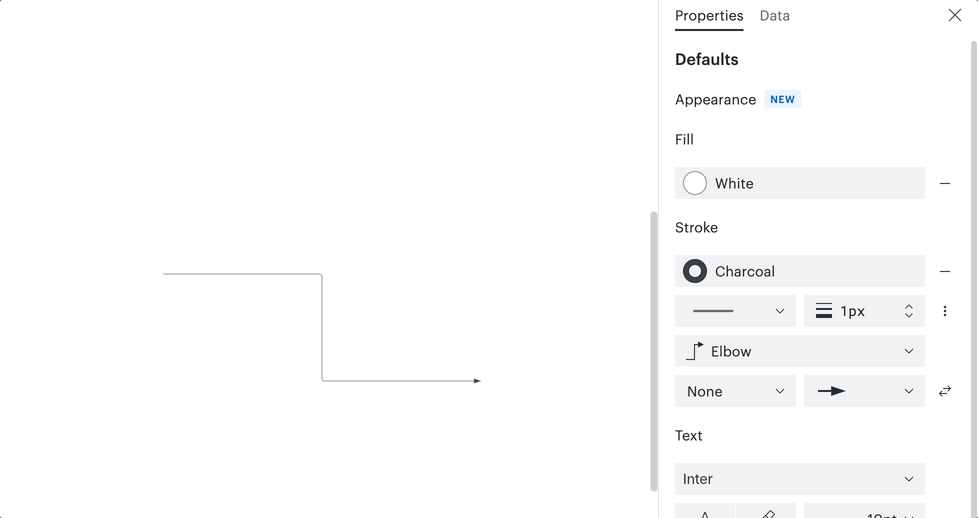

Larghezza linea

Per modificare la larghezza di una linea, segui questi passaggi:

1. Seleziona una linea.
2. Clicca sull'icona del pannello a destra nell'angolo in alto a destra dello spazio di lavoro.
3. Accanto all'icona della larghezza della linea, sposta le frecce su e giù sotto "Linea".
4. In alternativa, seleziona una riga e attiva le frecce su e giù nella barra di modifica delle forme che appare.


Per le istruzioni complete per cambiare la larghezza della riga nell'editor classico di Lucidchart, espandi il menu a tendina qui sotto.

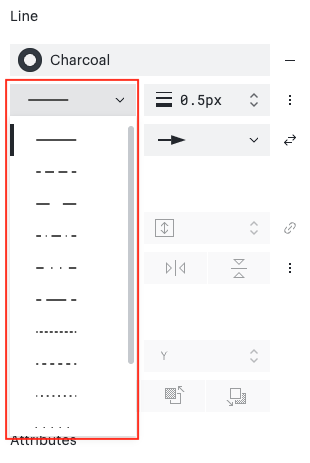

Stile linea

Per modificare lo stile di una linea, segui questi passaggi:

1. Seleziona una linea.
2. Clicca sull'icona del pannello destro nell'angolo in alto a destra dello spazio di lavoro.
3. Clicca sull'icona dello stile Linea nella barra di modifica delle forme che appare.
   • In alternativa, seleziona una riga e clicca sull'icona dello stile linea nella barra di modifica delle forme che appare.
4. Seleziona uno stile di linea tra le opzioni.

5. Passa il cursore sui diversi stili di linea per vedere come appariranno sul tuo diagramma. Clicca su uno stile di linea per applicare le modifiche.



Per le istruzioni complete per cambiare lo stile di una riga nell'editor classico di Lucidchart, espandi il menu a tendina qui sotto.

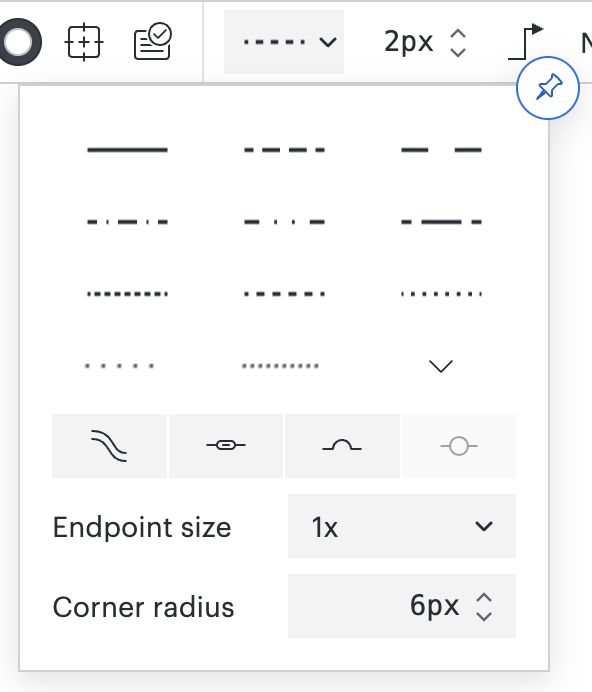

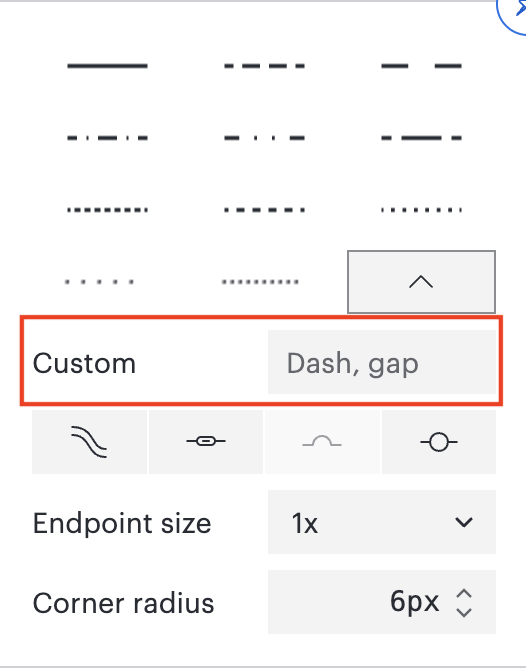

Per regolare i pattern delle linee, i tipi di connessione, le etichette delle frecce, la dimensione del punto finale e il raggio degli angoli, accedi al menu delle impostazioni dei tratti. Ecco come:

1. Seleziona una linea sulla tela.
2. Clicca sull'icona del pannello a destra nell'angolo in alto a destra dello spazio di lavoro.

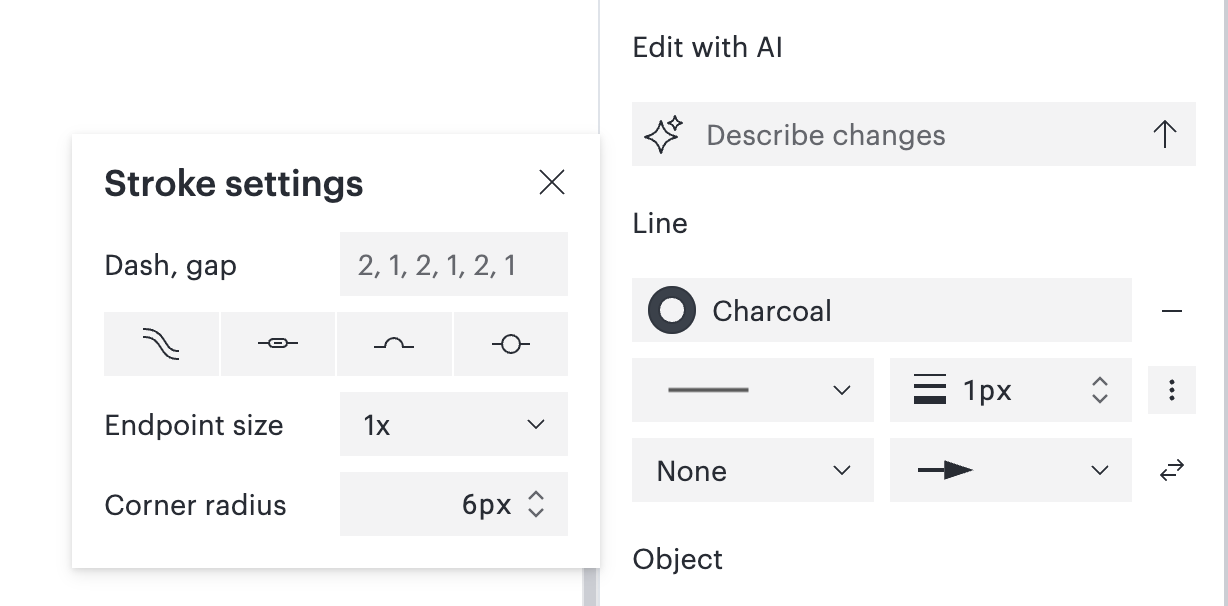

3. Sotto "Linea", clicca sull'icona a tre punti accanto alla larghezza della linea per aprire le impostazioni del tratto.
4. Modifica le impostazioni dei tuoi tratti.

Ulteriori opzioni di stile di linea:

• Se stai modificando una riga Individuale, puoi selezionare l'icona Doppia.

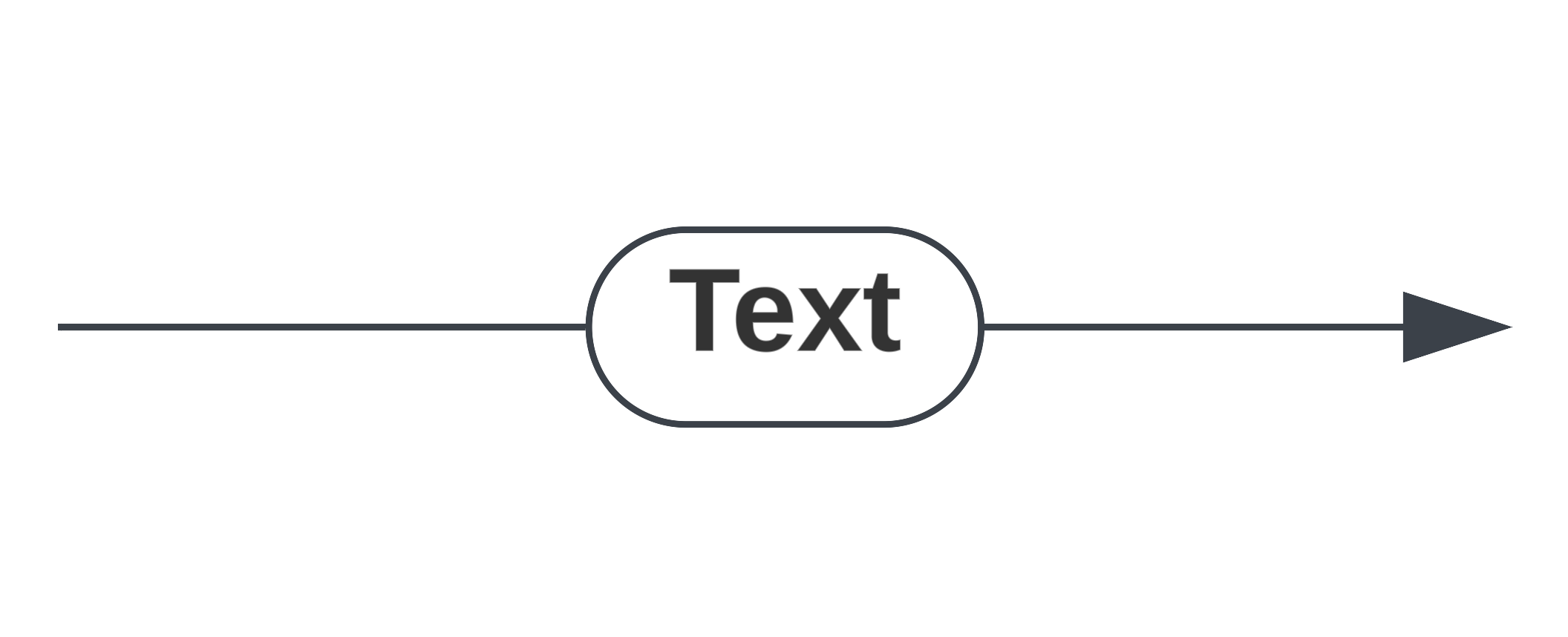

• Se c'è del testo su una linea, puoi selezionare l'icona della pillola di testo per creare una pillola attorno al testo.

• Se una linea selezionata incrocia un'altra linea sulla tela, puoi farla saltare sopra l'altra linea selezionando Icona di salto.



• Per aggiungere un marcatore a una riga, puoi selezionare l'icona Marker per aggiungere un cerchio al centro della tua linea che può essere etichettato con del testo sopra.


Per istruzioni complete su come regolare i pattern delle linee, i tipi di connessione, le etichette delle frecce, la dimensione dell'endpoint e il raggio degli angoli, e accedere al menu delle impostazioni dei tratti nell'editor classico di Lucidchart, espandi il menu a tendina qui sotto.

Imposta uno stile di riga predefinito

Per cambiare lo stile predefinito applicato alle nuove forme aggiunte alla tela:

1. Clicca ovunque sulla tela.
2. Clicca sull'icona del pannello a destra nell'angolo in alto a destra dello spazio di lavoro.
3. Sotto "Stroke", regola le proprietà della linea.

Qualsiasi nuova forma aggiunta al documento mostrerà lo stile aggiornato.


Estremità delle linee di stile

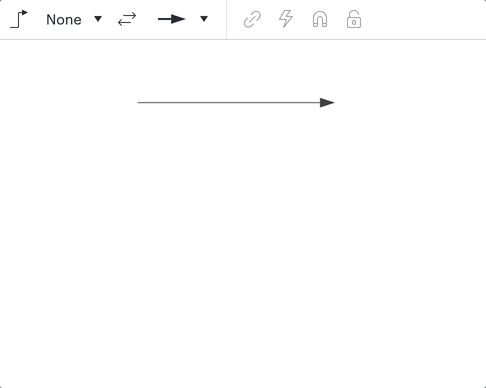

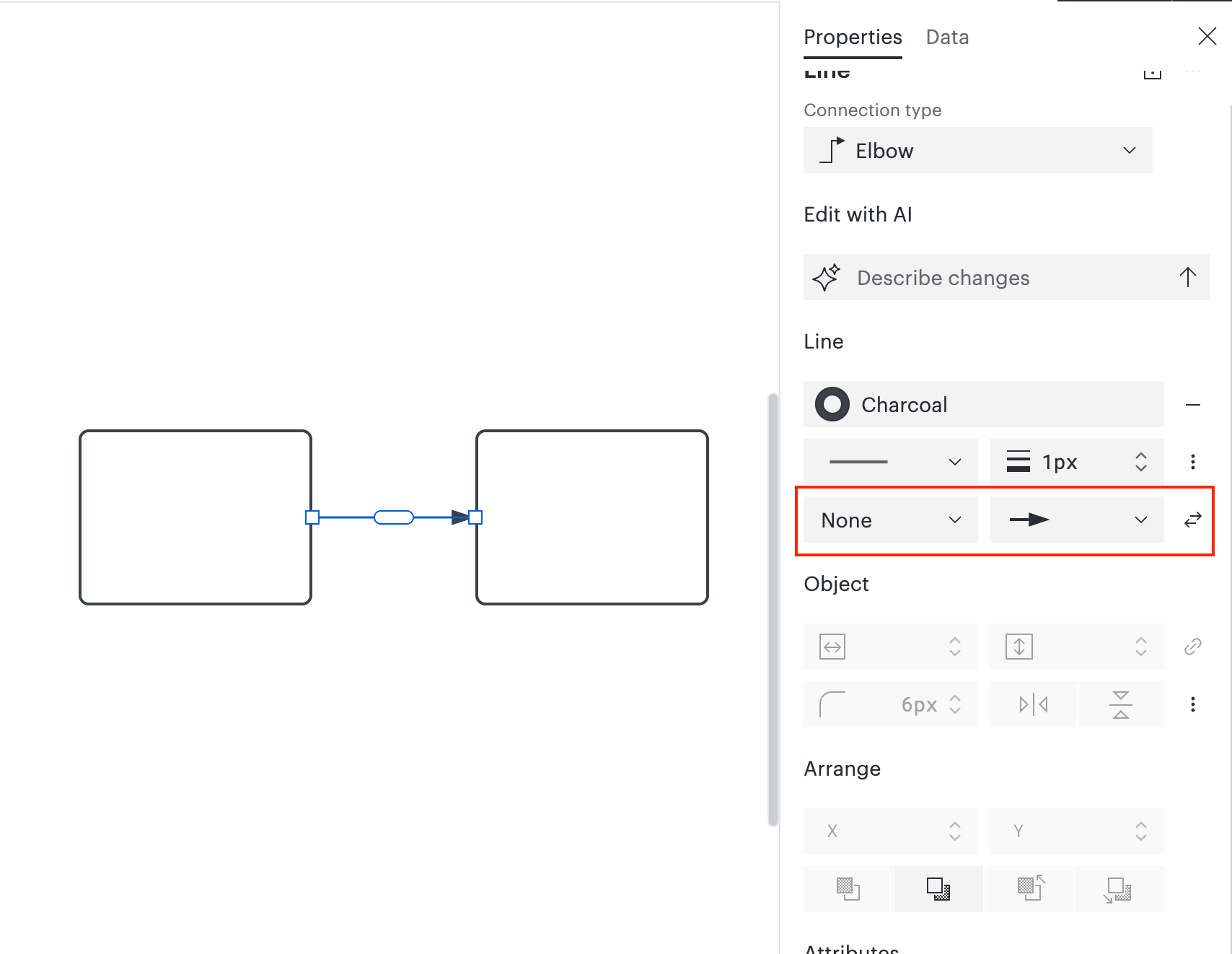

Cambia punti finali della linea

L'impostazione predefinita del punto finale della linea in un nuovo documento include una freccia solida e monolata. Per cambiare endpoint, segui questi passaggi:

1. Seleziona una linea.
2. Clicca sull'icona del pannello a destra nell'angolo in alto a destra dello spazio di lavoro.
3. Sotto "Linea", clicca sul menu a tendina a sinistra o a destra "Endpoint" per vedere le opzioni disponibili.
   • In alternativa, seleziona una riga e clicca sul menu a tendina "Endpoint" a sinistra o a destra nella barra di modifica delle forme che appare.

4. Seleziona uno stile endpoint dal menu a tendina.



   Per le istruzioni complete per cambiare i punti finali della linea nel classico editor Lucidchart, espandi il menu a tendina qui sotto.

   Clicca qui per i passaggi classici dell'editor Lucidchart

   Estremità delle linee di stile

   L'impostazione predefinita del punto finale della linea in un nuovo documento include una freccia solida e unilaterale. Per cambiare endpoint, segui i seguenti passaggi:

   1. Seleziona una linea (o per impostarne una predefinita, clicca su un punto qualsiasi dell'area di disegno).
   2. Clicca sul menu a tendina a sinistra o a destra "Endpoint" nella barra di formattazione per vedere le opzioni disponibili.


   3. Seleziona uno stile.

   Puoi regolare la dimensione degli endpoint di linea usando le opzioni di stile linea dalla barra di formattazione.


   Scopri di più:Per maggiori informazioni su come formattare le righe in un ERD o UML, consulta il nostro articoloCrea una Diagramma entità relazione in Lucidchart.

Aggiungi uno stile endpoint aggiuntivo

Per aggiungere un altro stile di endpoint:

1. Seleziona una linea.
2. Clicca sull'icona del pannello a destra nell'angolo in alto a destra dello spazio di lavoro.
3. Sotto "Linea", clicca sul menu a tendina a sinistra o a destra e clicca su Altro in basso al menu a tendina.
4. Seleziona le caselle di spunta accanto allo stile endpoint che desideri.
5. Clicca su Applica.
6. Clicca sul menu a tendina "Endpoint" a sinistra o a destra nella barra di formattazione e seleziona uno stile.

Per le istruzioni complete per aggiungere un altro stile endpoint nell'editor classico di Lucidchart, espandi il menu a tendina qui sotto.

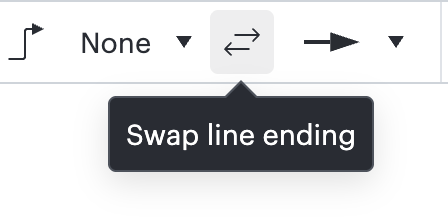

Endpoint di scambio

Per scambiare i punti finali di una riga selezionata, clicca sull'icona Scambia fine linea a destra dei menu a tendina degli endpoint nel pannello destro o nella barra di modifica delle forme.

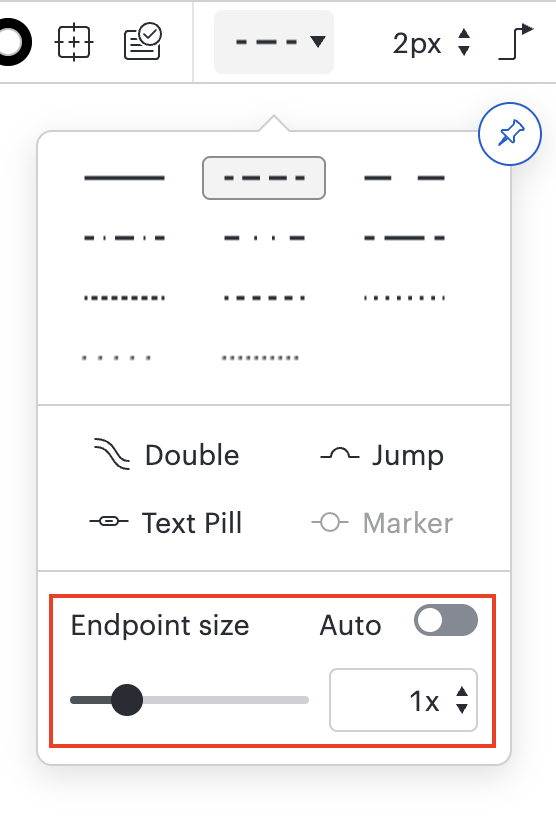

Regola la dimensione dell'endpoint

Per regolare la dimensione degli endpoint della linea, segui questi passaggi:

1. Seleziona una linea.
2. Clicca sull'icona del pannello a destra nell'angolo in alto a destra dello spazio di lavoro.
3. Sotto "Linea", clicca sull'icona a tre puntini a destra.
4. Accanto a "Dimensione endpoint" attiva le frecce su e giù.

Aggiungi e modifica il testo su una riga

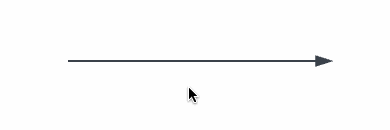

Aggiungi testo a una riga

Per aggiungere del testo a una riga, segui i seguenti passaggi:

1. Fai doppio clic al centro di una riga.

2. Quando appare il cursore, digita il tuo testo.

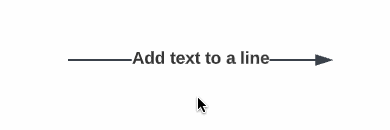

   Clicca e trascina la casella di testo per spostare il testo in un altro punto della linea, anche direttamente sopra o sotto.


Per le istruzioni complete su come aggiungere testo a una riga nell'editor classico di Lucidchart, espandi il menu a tendina qui sotto.

Rimuovi il testo da una riga

Per rimuovere il testo da una riga:

1. Fai doppio clic sul testo che vuoi eliminare.
2. Evidenzia o posiziona il cursore alla fine del testo.
3. Premi il tasto "Canc" (su Mac) o "Backspace" (su PC) sulla tastiera.

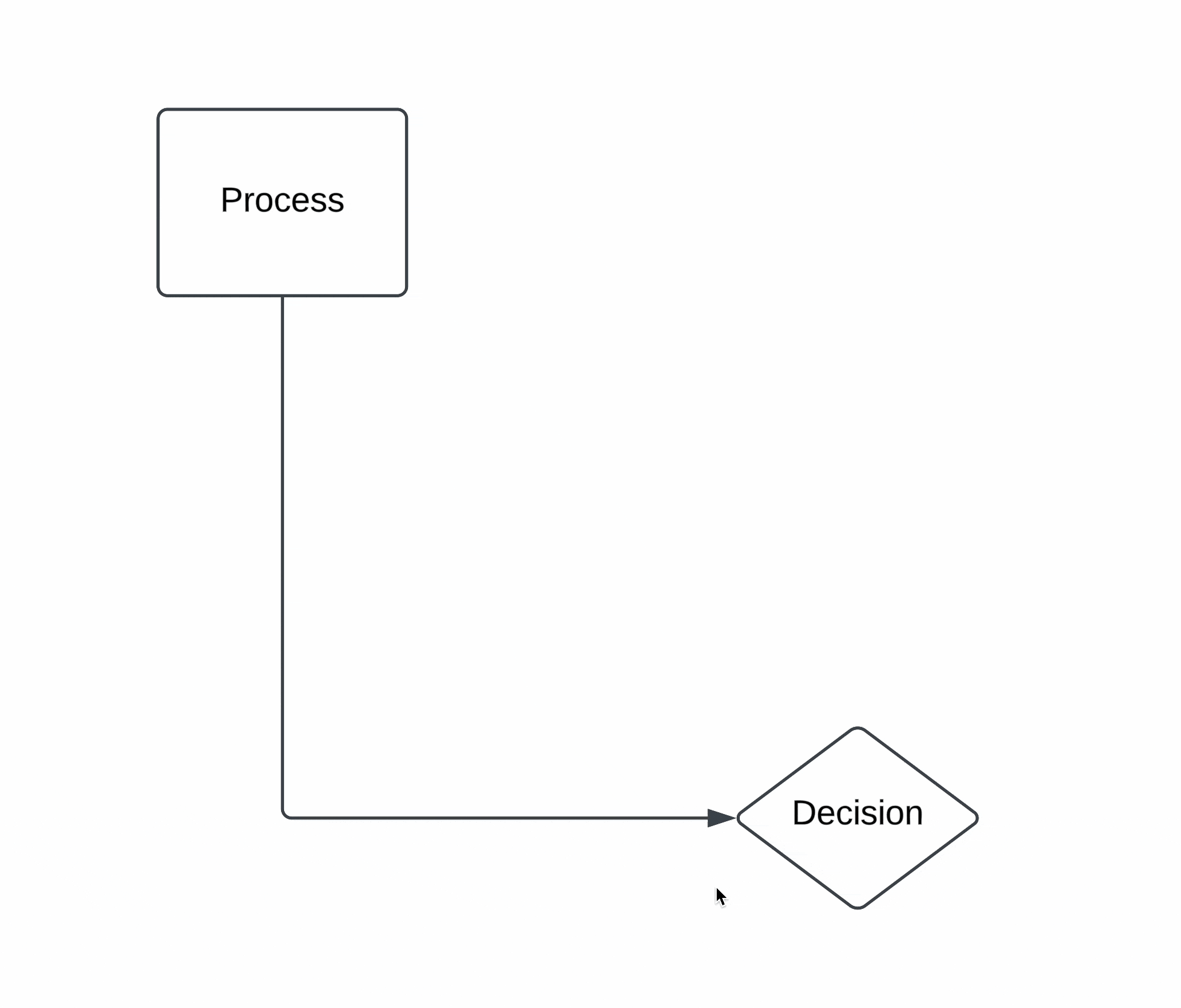

Modifica il percorso della linea

Modifica il percorso di una linea del gomito:

1. Seleziona una linea.
   • Al centro di ogni sezione della linea selezionata apparirà un nodo.
   • Se passi il cursore su una sezione di una linea selezionata, apparirà un nodo aggiuntivo al quarto di tale sezione.
2. Clicca e trascina un nodo per cambiare il percorso della linea.

3. Il punto su cui si fa clic e si trascina diventa un punto di ancoraggio, rappresentato da un colore di riempimento sulla linea.
   • Questo punto di ancoraggio non si sposta. Se è necessario reimpostare un punto di ancoraggio Individuale, è possibile fare clic con il pulsante destro del mouse e selezionare Rimuovi giunto.

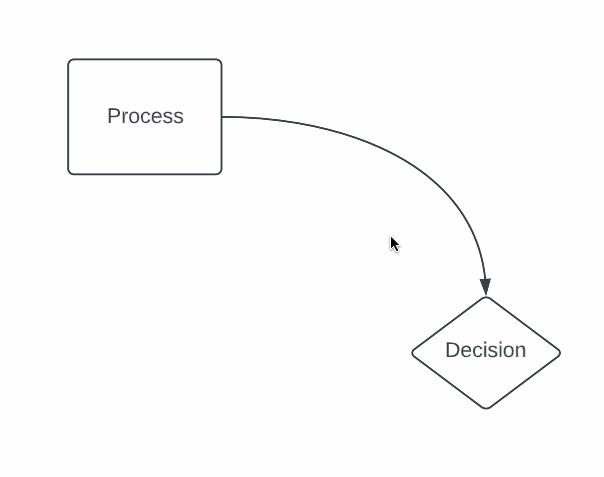

Modifica il percorso di una linea retta o curva:

1. Seleziona una linea.
   • Al centro della linea apparirà un nodo.
2. Clicca e trascina il nodo per creare un giunto nella linea e modificarne il percorso.
   • La linea sarà divisa in due sezioni e ora entrambe avranno un nodo al centro della sezione


Dopo aver modificato una linea e aggiunto un giunto, puoi rimuovere il giunto cliccando con il tasto destro del mouse sul giunto e selezionando Rimuovi giunto.

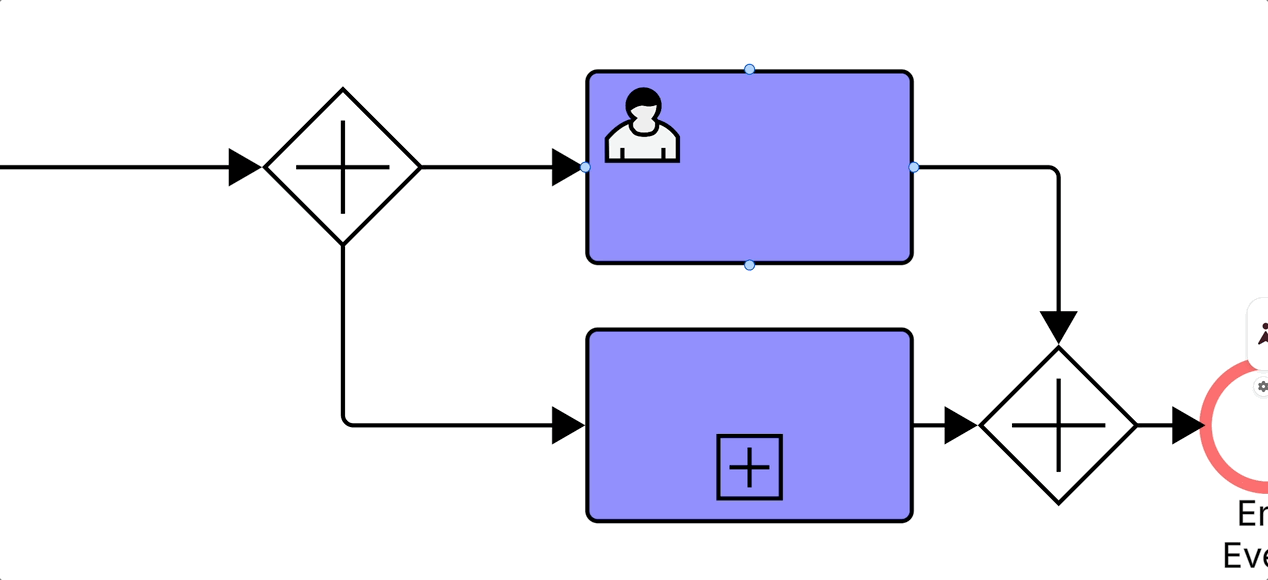

Modifica la posizione di un punto finale di linea:

1. Seleziona un punto finale di linea.
2. Un nodo apparirà alla fine del punto finale della linea.

   • Clicca e trascina il nodo per riposizionarlo sulla forma.

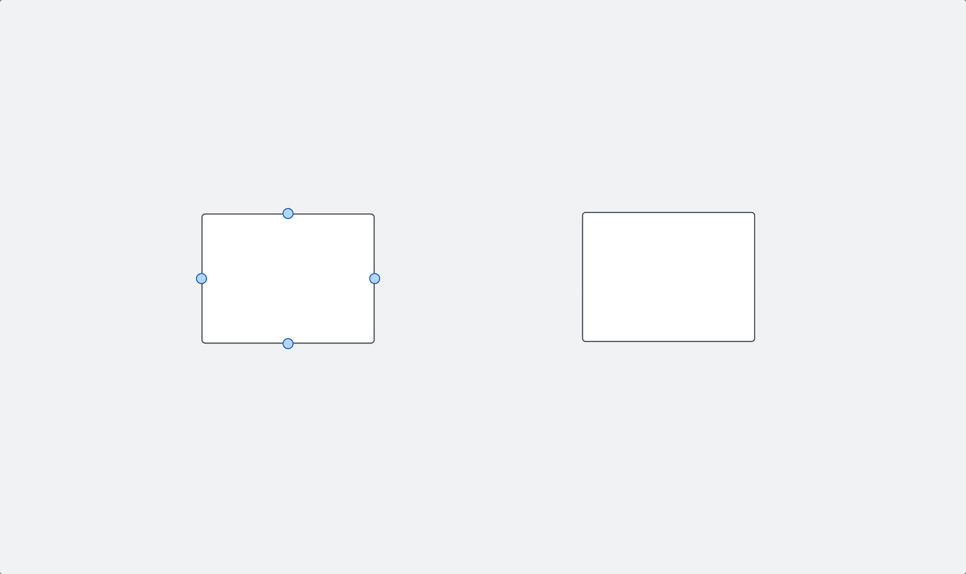

Crea linee intelligenti

Una linea intelligente regola automaticamente i suoi punti di connessione per formare il percorso più efficiente tra due oggetti. Ecco come crearne uno:

1. Trascina una linea da un oggetto all'altro.
2. Quando raggiungi il bordo del secondo oggetto, tieni premuto il cursore finché l'oggetto non viene evidenziato.
3. Rilascia il cursore prima che l'evidenziazione sparisca.
