La funzione planimetria di Lucidchart ti consente di creare planimetrie personalizzate in scala per la tua casa, ufficio, sede di eventi o altro edificio. Inizia con un modello o utilizza le librerie di forme di planimetrie di Lucidchart per crearne una da zero.

Gratis	Individuale	Team	Azienda	FedRAMP

Per iniziare

Le librerie di forme e i modelli di planimetrie di Lucidchart forniscono potenti strumenti per aiutarti a personalizzare la tua planimetria, indipendentemente dal tipo di edificio che stai progettando. Ad esempio, l'immagine seguente mostra una casa a più livelli costruita da zero utilizzando le forme della pianta.

Partire da un modello

Per iniziare da un modello di planimetria predefinito in Lucidchart, procedi nel seguente modo:

Apri un documento Lucidchart.
Fai clic sull'icona Galleria modelli nella barra degli strumenti principale all'estrema sinistra dell'area di lavoro.
Nella barra di ricerca nell'angolo in alto a sinistra, cerca "planimetria".
Passa il cursore su un modello.
- Fare clic su Anteprima per visualizzare un'immagine più grande del modello prima di selezionarlo.
- Fare clic su Inserisci per inserire il modello nel documento.

Inizia da un canvasvuoto

Per iniziare a creare una planimetria da zero, attenersi alla seguente procedura per aprire le librerie di forme della planimetria.

Apri un documento Lucidchart.
Fai clic su Altre forme nella parte inferiore del menu Forma sul lato sinistro dell'area di lavoro.
- Puoi anche premere "M" sulla tastiera.
Nella sezione "Librerie standard" a sinistra, seleziona la casella accanto a "Planimetrie".
- Sfoglia tutte le librerie di forme disponibili nella categoria "Planimetrie". Deseleziona la casella accanto alle librerie di forme che non desideri aggiungere al menu Forme.
Fai clic su Usa forme selezionate nell'angolo in basso a destra del pannello.

È ora possibile trascinare le forme della pianta sul canvas dal menu Forma sul lato sinistro.

Ottimizzare le impostazioni del documento

Per un'esperienza ottimale nella creazione e nella personalizzazione della planimetria, ti consigliamo di disabilitare tutte le impostazioni di "aggancio". A tale scopo:

Apri il menu File dalla barra dei menu nella parte superiore dell'area di lavoro.
Fare clic su Impostazioni documento.
Seleziona Griglia e aggancio dal menu a sinistra del pannello visualizzato.
Disattiva le seguenti impostazioni:
- Aggancia agli oggetti
- Agganciare gli oggetti alla griglia
- Aggancia alle guide

La disabilitazione di queste impostazioni consente di spostare le forme delle piante in modo più preciso.

Aggiungi e personalizza le forme delle planimetrie

L'aggiunta di forme di planimetrie al canvas funziona in modo molto simile ad altre forme in Lucidchart: seleziona una forma dal menu Forma e trascinala nell'area di lavoro. Ci sono alcuni casi in cui queste forme funzionano in modo diverso rispetto ad altre forme Lucidchart, in particolare con pareti e porte. Per maggiori dettagli su come lavorare in modo specifico con le forme delle piante, consulta le sezioni seguenti.

Camere

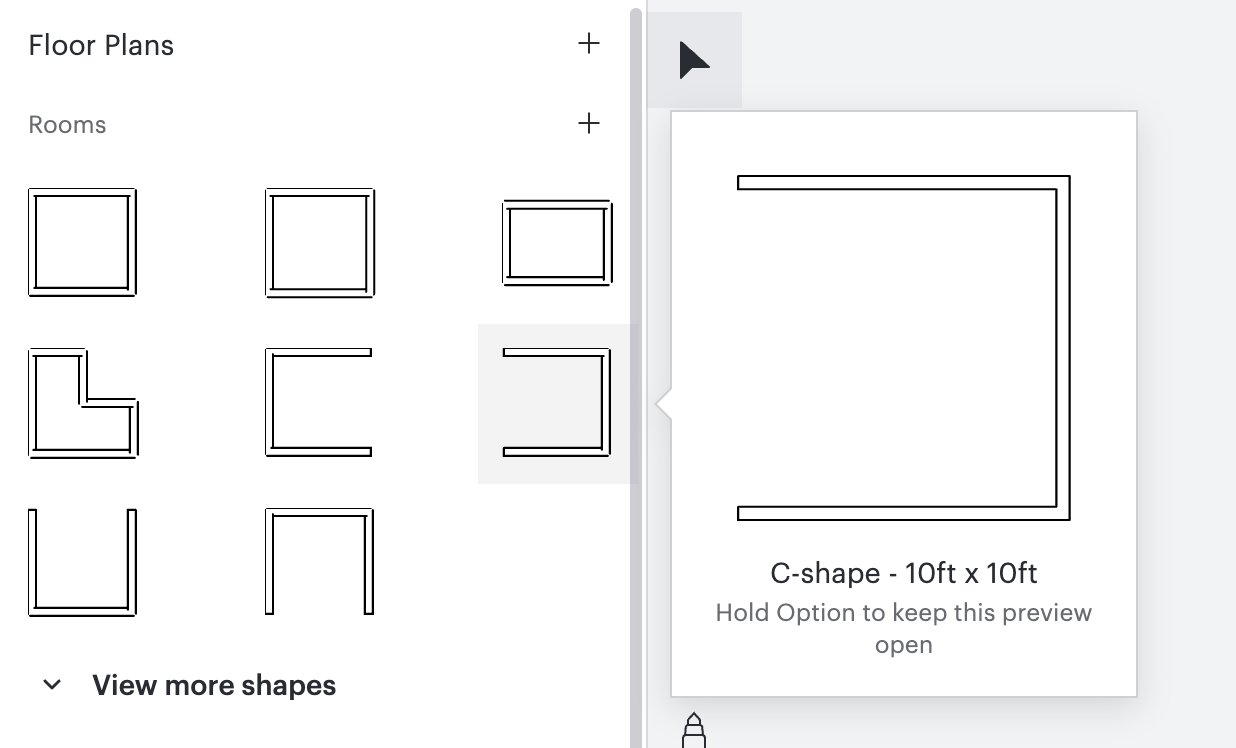

Quando si costruisce una planimetria su un canvasvuoto, potrebbe essere più semplice iniziare con la forma "Stanza". Nella libreria delle forme dei locali sono disponibili diverse dimensioni e forme di stanze. Per aggiungere una stanza, selezionane una e trascinala sul canvas.

Le stanze sono composte da più forme "a parete" e si comportano in modo simile. Per informazioni dettagliate sull'utilizzo delle forme "Muro", continuare a leggere la sezione successiva.

Pareti

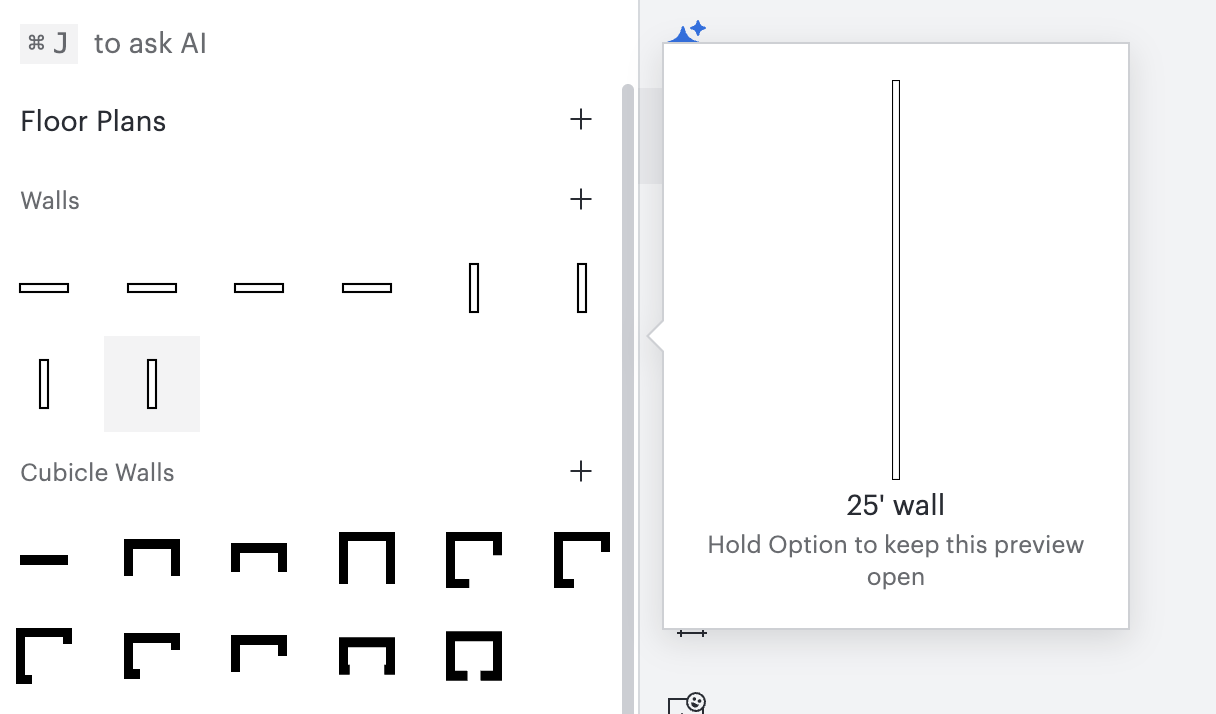

Come per i locali, è possibile aggiungere un muro al canvas selezionandone uno dalla libreria di forme Muri e trascinandolo sul canvas. La libreria di forme dei muri ha diverse opzioni che è possibile selezionare a seconda della direzione e delle dimensioni.

Una volta che un muro è sul canvas, è possibile personalizzare le dimensioni, la direzione e la notazione di misurazione.

Ridimensionare o cambiare direzione
Per modificare le dimensioni o la direzione di un muro, fare clic sul punto viola su una delle estremità del muro e trascinarlo in una nuova posizione sul canvas.

Personalizza le misure delle pareti
È possibile spostare o nascondere le misure visualizzate accanto a un muro per adattarle alle esigenze della planimetria. Per spostare la misura, fare clic e trascinarla in una nuova posizione, anche sull'altro lato del muro.

Per nascondere la misurazione:

Fare clic con il pulsante destro del mouse su un muro nella canvas.
Nella parte superiore del menu, passa il cursore su "Opzioni muro".
Selezionare Nascondi lunghezza.

Nota: Quando un muro è attaccato a un altro muro, le misure sono specifiche per il lato del muro in cui appaiono. La parete interna mostrerà una misura diversa rispetto alla parete esterna.

Collegamento di un muro a un altro muro
Quando si lavora con singoli muri, è possibile collegarli l'uno all'altro per creare locali. Si consiglia di eseguire questa operazione in quanto può influire sulla precisione delle misurazioni delle pareti.

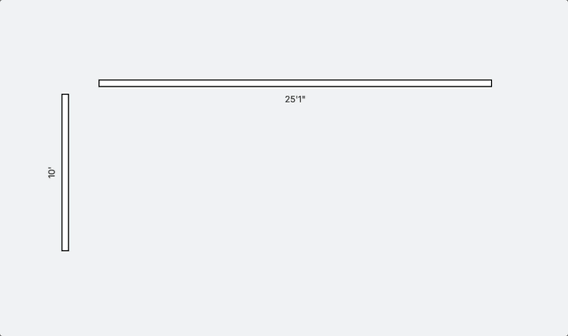

Per collegare un muro a un altro, trascinare l'angolo di un muro sull'angolo di un altro. Di seguito è riportato un esempio. Questo esempio mostra anche che la misurazione della parete è specifica per l'interno o l'esterno della parete.


Mancia: Se hai difficoltà ad attaccare un muro a un altro, prova a ingrandire prima di trascinare il muro. Questo permette di avere movimenti più precisi.

Porte e finestre

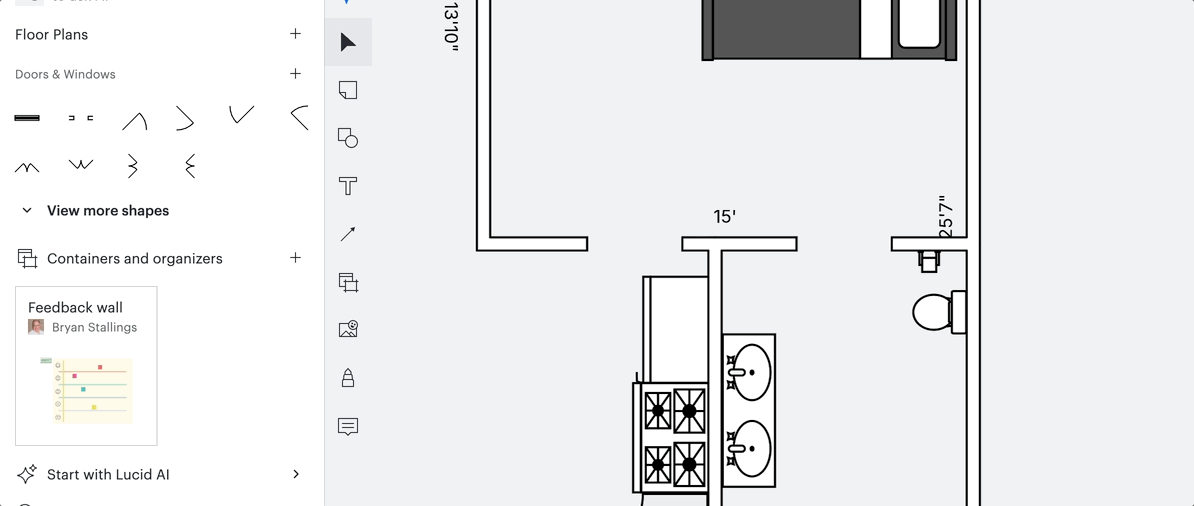

Per aggiungere una porta o una finestra a un muro sulla planimetria, attenersi alla seguente procedura:

Selezionare un'opzione dalla libreria di forme Porte e finestre.
Trascinare la selezione su un muro.

La porta o la finestra si attaccherà automaticamente alla parete. Una volta collegato, è possibile ridimensionare o spostare la porta o la finestra.

Quando si seleziona una porta, assicurarsi di selezionare quella con l'apertura della porta rivolta nel modo corretto. Dopo aver aggiunto la porta a un muro, è possibile spostarla sull'altro lato del muro facendo clic sul quadrato viola al centro della forma della porta e trascinandolo sull'altro lato del muro.

Passare dalla lunghezza totale a quella divisa e viceversa

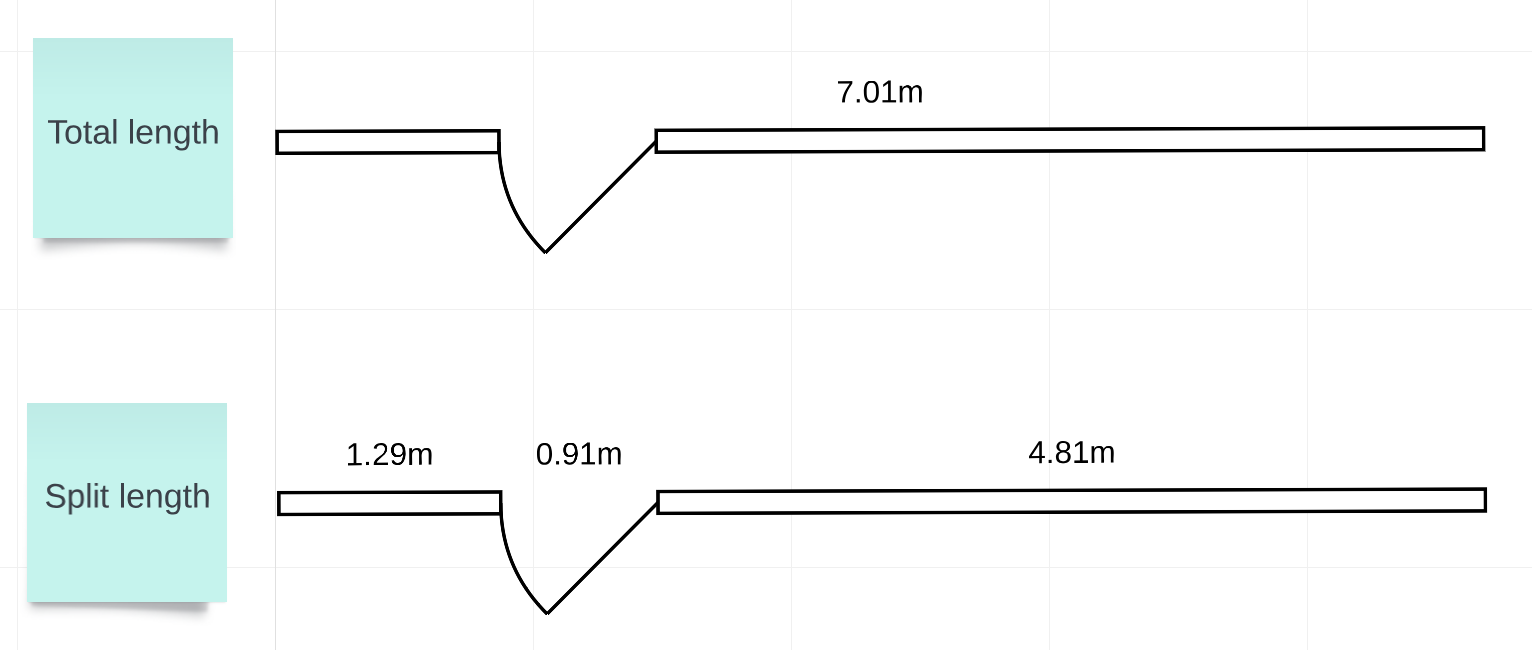

Quando si aggiunge una porta o una finestra a un muro, è possibile scegliere di visualizzare la lunghezza totale dell'intero muro o la lunghezza di ciascuna porzione. A tale scopo:

Fare clic con il pulsante destro del mouse su un muro con una porta o una finestra.
Nella parte superiore del menu, passa il cursore su "Opzioni muro".
Selezionare Dividi lunghezza o Lunghezza totale.

Oggetti aggiuntivi

Le librerie di forme di planimetrie di Lucidchart includono una varietà di oggetti aggiuntivi che puoi aggiungere, tra cui scale, armadi, cubicoli, mobili, elettrodomestici e altro ancora.

Ulteriori informazioni: Se non trovi una particolare forma di planimetria che stai cercando, puoi aggiungerla come forma personalizzata. Per ulteriori informazioni, consulta il nostro articolo Librerie di forme in Lucidchart .

Utilizzare lo strumento scala

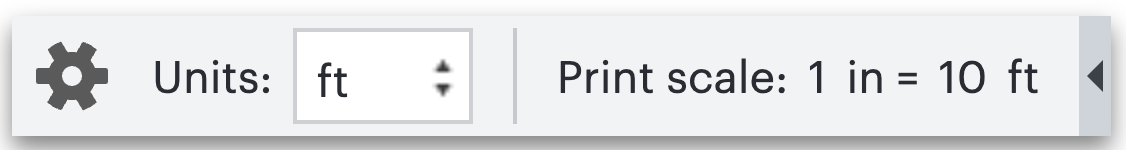

Quando si apre una o più librerie di forme di planimetrie disponibili, viene visualizzato automaticamente uno strumento di ridimensionamento nella parte inferiore sinistra dell'area di lavoro. Fare clic sull'icona a forma di ingranaggio per visualizzare o nascondere l'intera barra degli strumenti. Questo strumento è solo per scopi di costruzione: non verrà visualizzato in una versione esportata della planimetria.

Usa questo strumento per impostare la scala della tua planimetria e modificare le unità di misura. Man mano che apporti modifiche alle opzioni dello strumento di scala, le dimensioni del tuo documento Lucidchart si adatteranno di conseguenza.

Ulteriori informazioni: Per un esempio più dettagliato di come la modifica delle dimensioni della scala influisca sul tuo documento Lucidchart, dai un'occhiata all'esempio nel Suggerimento #7 di questo post della community.

Aggiungi la forma "Scala"

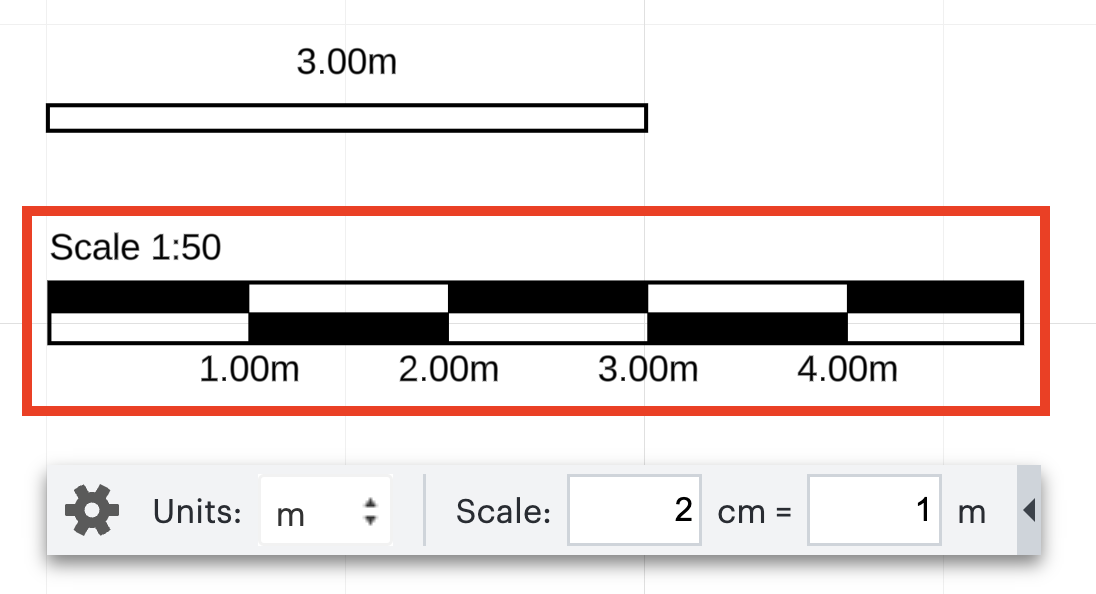

Per aggiungere una scala che appare in una versione esportata della planimetria o da utilizzare come riferimento durante la creazione della planimetria, aggiungi la forma "Scala" che si trova nella libreria delle forme di misura. Quando regolate lo strumento scala della sezione precedente, questa forma si regola automaticamente di conseguenza.

Risorse

Per saperne di più su questa funzione, consulta la risorsa aggiuntiva qui sotto. Questa risorsa è disponibile solo in inglese.

Post della scheda Community
Suggerimenti per la creazione di una planimetria in Lucidchart 🚧

FAQ

Posso modificare lo spessore delle pareti della mia planimetria?
No. Lo spessore delle pareti nelle planimetrie di Lucidchart è statico e non può essere modificato.

Posso digitare manualmente misure specifiche per la forma di una planimetria?
No. Non c'è un modo per specificare le misure di una forma di pianta. È tuttavia possibile aggiungere una forma personalizzata con dimensioni personalizzate come soluzione alternativa.

Posso digitare dimensioni personalizzate per le misure delle pareti?
No. Le misure della parete vengono compilate automaticamente in base alla scala del documento e alle dimensioni della parete. Per risolvere il problema, nascondere la misurazione e aggiungere una casella di testo con una misurazione personalizzata.

Posso importare una planimetria modificabile da un file esistente?
No. Per accelerare il processo di ricreazione di una planimetria in Lucidchart, puoi inserire un'immagine di una planimetria esistente e utilizzare i layer in Lucidchart per tracciare su di essa seguendo le istruzioni in questo post della community.
