Utilizza l'importazione CSV di Lucidchart per i diagrammi di processo per creare rapidamente diagrammi di flusso da un set di dati. Questo articolo illustra i passaggi per formattare i dati e importarli per generare un diagramma.

Si tratta di una funzionalità sperimentale. Alcune funzionalità potrebbero non funzionare come previsto.

Gratis	Individuale	Team	Azienda	FedRAMP

Impostare i dati

Prima di importare i dati, il file CSV deve soddisfare i seguenti requisiti:

Include tutte le colonne obbligatorie.
Ogni riga ha un ID univoco.
Vengono utilizzate solo le forme supportate .
Le forme e le librerie di forme sono scritte correttamente e in maiuscolo.

Mancia: Per visualizzare un esempio di dati formattati correttamente, fare clic qui per scaricare un file di .csv di esempio.

Esempio

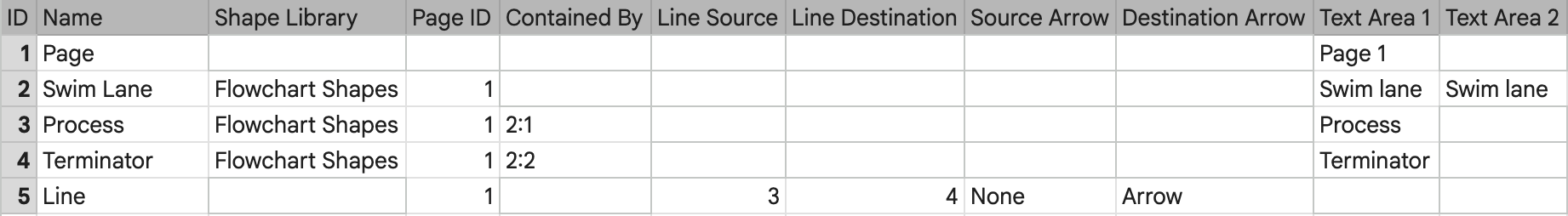

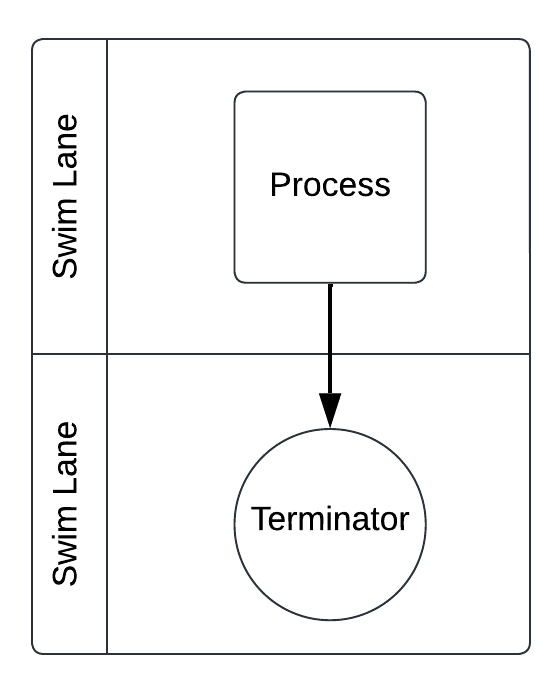

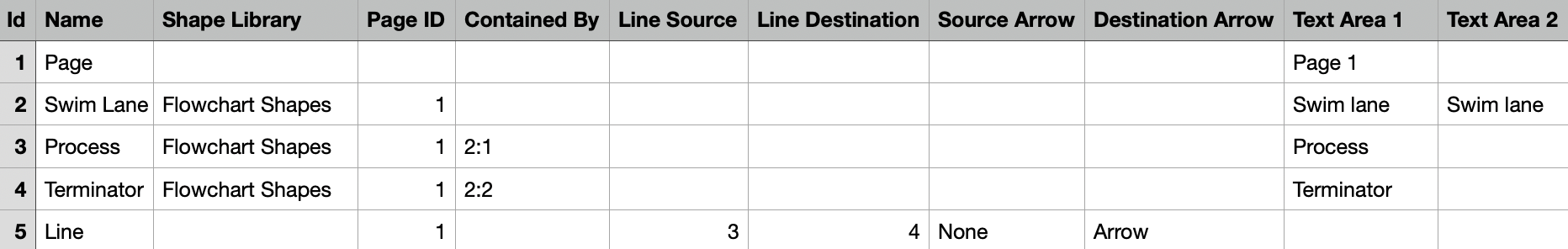

Mentre leggi le sezioni seguenti, fai riferimento a questo esempio per vedere la formattazione corretta in azione.

Immissione

Prodotto

Colonne obbligatorie

Le seguenti colonne sono obbligatorie per la formattazione del file CSV:

Id
Nome
Libreria di forme
ID pagina
Contenuto da
Area di testo 1

Leggi le sezioni seguenti per ulteriori dettagli su ciascuna di queste colonne.

Id
Ogni riga del file richiede un ID univoco. Si consiglia di iniziare con "1" e contare per ogni nuova riga.

Nome
Questa colonna consente di identificare il tipo di oggetto importato. Questi sono i tipi che puoi includere:

Pagina
Linea
Forme supportate
- Per le forme, è necessario inserire il nome di ogni opzione di forma univoca, ad esempio "Elabora" o "Corsia di nuoto". Dai un'occhiata alla sezione seguente per un elenco delle forme supportate.

Libreria di forme
Ogni forma supportata inclusa nel file deve includere il nome della relativa libreria di forme. La maggior parte delle forme supportate proviene dalla libreria "Diagramma di flusso Shapes".

ID pagina
Ogni forma e linea deve indicare l'ID univoco per il numero di pagina in cui si trova. Vedere l'esempio precedente, che indica che tutti gli oggetti si trovano a pagina 1.

Contenuto da
Anche se "Contenuto da" è una colonna obbligatoria, popola solo i dati per le forme che risiedono all'interno di forme contenitore, ad esempio una corsia.

Per i contenitori di base, questa colonna include solo l'ID per la forma del contenitore. Per le corsie, nella colonna viene visualizzato innanzitutto l'ID della forma della corsia, seguito da due punti (:) e dalla riga della corsia in cui viene visualizzata la forma.

Nell'esempio precedente, "2:1" indica che la forma "Processo" è contenuta all'interno della prima riga della corsia di nuoto (ID #2) e "2:2" indica che la forma "Terminator" è contenuta all'interno della seconda riga della corsia di nuoto.

Area di testo 1
Anche se questa colonna è obbligatoria, deve includere i dati solo se un elemento nel set di dati include testo. Per le pagine, questa colonna viene utilizzata per il titolo della pagina. Per le forme e le linee, questa colonna viene utilizzata per indicare il testo all'interno della forma o sulla linea.

Colonne opzionali

Le colonne elencate di seguito sono facoltative quando si impostano i dati per l'importazione del diagramma di processo:

Sorgente di linea
Destinazione linea
Freccia di origine
Freccia di destinazione
Area di testo [n]

Leggi le sezioni seguenti per ulteriori dettagli su ciascuna di queste colonne.

Origine linea/Destinazione riga
Questa colonna è necessaria per tutte le righe "Linea" nel set di dati e deve includere l'ID per la forma in cui ha origine la linea e l'ID per il punto in cui termina la linea. Se la riga non termina in corrispondenza di una forma, questa colonna deve essere lasciata vuota.

Freccia di origine/Freccia di destinazione
Questa colonna è necessaria per tutte le righe "Riga" nel set di dati e deve includere una delle opzioni seguenti:

Nessuno
Freccia
Freccia aperta
Freccia cava

Indica lo stile del punto finale della linea all'origine e alla destinazione.

Area di testo [n]
Se una forma o una linea contiene più aree di testo, questa colonna deve includere tali parti di testo. Il set di dati può includere tutte le colonne "Area di testo" necessarie.

Forme supportate

L'importazione dei diagrammi di processo supporta pagine, linee e una selezione di forme dalla libreria "Diagramma di flusso Shapes". Sono supportate le seguenti forme:

swimlane
- Per l'importazione sono supportate solo le corsie orizzontali, ma possono essere regolate manualmente nell'area di disegno
Processo
Decisione
Terminatore
Documento
Preparazione
Dati (I/O)
Database
Ritardo
Connettore
Oppure
Visualizzazione
Nota

Sono supportate anche le linee che collegano le forme sopra elencate.

Nota: L'importazione funzionerà correttamente solo se il nome della forma e la libreria di forme vengono visualizzati esattamente come sopra, comprese le maiuscole.

Importa i tuoi dati

Una volta formattati correttamente i dati, importa il diagramma di processo in Lucidchart seguendo questi passaggi:

Apri un documento Lucidchart.
Fai clic su Importa dati nella parte inferiore del pannello Forme sul lato sinistro.
Selezionare Diagramma di processo dal menu di navigazione sul lato sinistro del pannello visualizzato.
Fai clic su Importa i tuoi dati.
Seleziona uno o più file CSV dal tuo dispositivo.
Fare clic su Importa.

Il diagramma di processo apparirà nel documento Lucidchart.

FAQ

Posso indicare lo stile di testo e di forma che voglio per il mio diagramma di processo nel file CSV?
No. Non c'è un modo per aggiungere stile e formattazione come carattere e colore al file CSV.

Perché il mio diagramma non appare esattamente come mi aspettavo?
Lucidchart interpreterà i dati per rendere il diagramma il più logico possibile, ma in alcuni casi, in particolare con set di dati complessi, potresti notare la sovrapposizione di linee, forme o testo. In questi casi, è possibile regolare manualmente gli oggetti sul canvas in base alle esigenze.
