Con AWS Cost Modeling (beta), puoi aggiungere rapidamente informazioni sui costi di AWS ai diagrammi di Lucidchart per prendere decisioni migliori sull'architettura e snellire il processo di approvazione finanziaria. Leggi questo articolo per saperne di più.

Questa funzione beta è disponibile solo per la libreria di forme AWS 2019 all'interno dell'editor Lucidchart ed è disponibile solo per gli utenti con una licenza Lucidscale creator e una licenza Lucidchart. I prezzi provengono direttamente dall'API del listino prezzi AWS. Lucid controlla i prezzi ogni giorno per assicurarsi che siano sempre aggiornati.

Modellazione dei costi di accesso

Per accedere alla modellazione dei costi in Lucidchart, dovrai aggiungere la libreria di forme di AWS Architecture 2019 e poi aggiungere i costi. Continua a leggere per saperne di più.

Aggiungi la libreria di forme di AWS Architecture 2019

Per aggiungere la libreria di forme di AWS Architecture 2019 al tuo documento, segui i seguenti passaggi:

Apri un documento Lucidchart.
Clicca su Altre forme in fondo al menu delle forme, che si trova all'estrema sinistra dell'editor.
Seleziona la casella "AWS Architecture 2019".
Clicca su Usa le forme selezionate.

Aggiungi il costo alle forme AWS 2019

Per aggiungere un costo a una forma di AWS Architecture 2019, segui i seguenti passaggi:

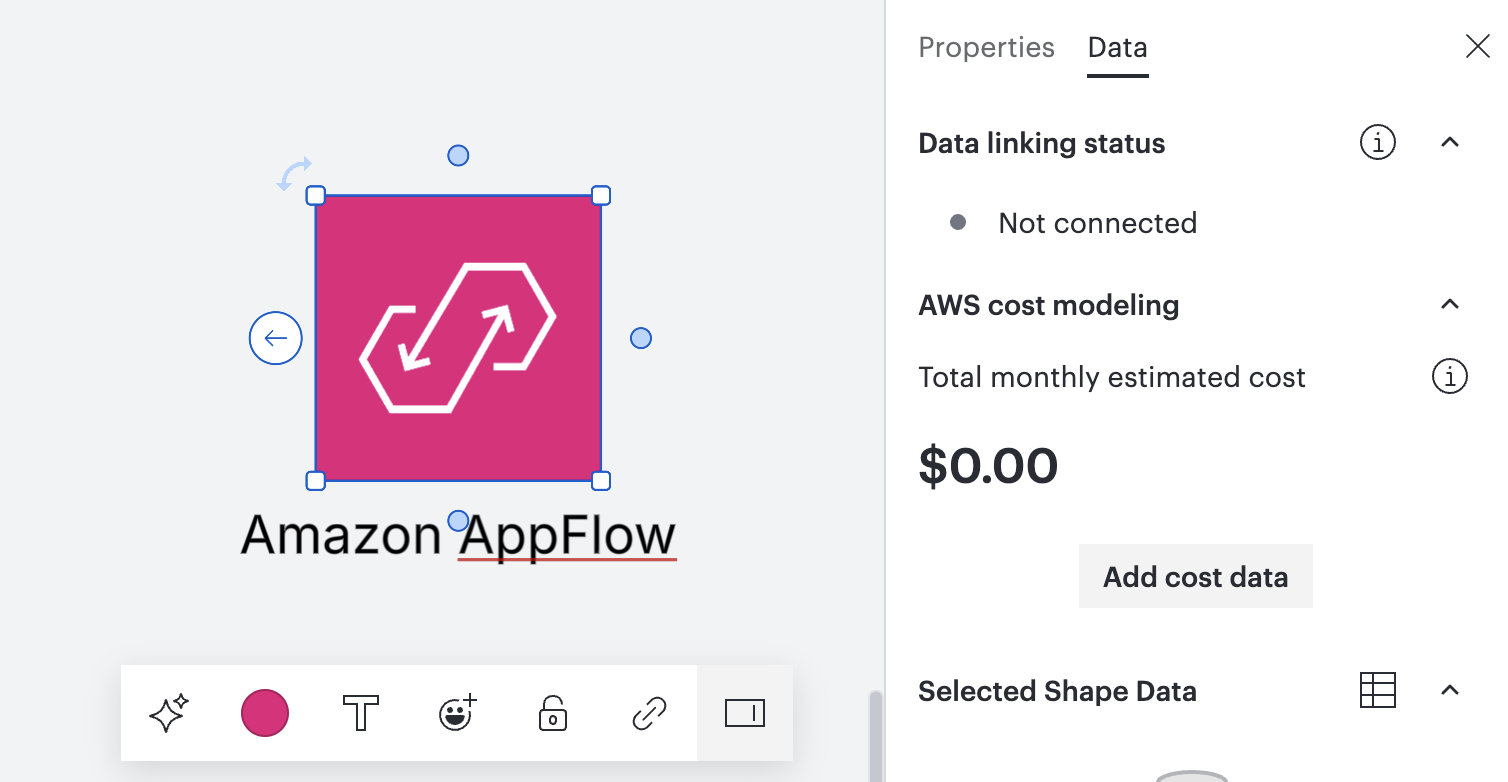

Trascina una forma dalla libreria di forme di AWS Architecture 2019 sulla tela.
Apri il pannello di destra.
Seleziona la scheda Data .
Clicca su Add AWS Cost Data nella sezione "Analisi dei costi (BETA)".

In alternativa, puoi cliccare con il tasto destro del mouse su una forma della libreria di forme di AWS Architecture 2019 e scegliere Add AWS Cost Data.

Calcola il costo dei servizi supportati

Il calcolo del costo di una particolare risorsa comporta in genere due fasi: (1) selezionare la SKU corretta e (2) configurare lo sconto, il modello di prezzo e i dettagli di utilizzo della risorsa.

Seleziona la SKU corretta

La ricerca della SKU corretta inizia sempre con la scelta del servizio corretto nella tendina dei servizi. Di seguito è riportato un elenco dei servizi supportati. Per i servizi non supportati o per stimare altri costi esterni o vari, puoi selezionare "Personalizzato" nel menu a tendina dei servizi.

Nota: I servizi di questo elenco sono scritti nell'ordine in cui appaiono nel listino prezzi API di AWS.

Servizi supportati:

AWSGlue
AWS Lambda
AWSQueueService
AWSSecretsManager
AWSTransfer
AmazonApiGateway
AmazonAppStream
AmazonCloudFront
AmazonCognito
AmazonDynamoDB
AmazonEC2
AmazonECS
AmazonEFS
AmazonES
AmazonElastiCache
AmazonFSx
AmazonRDS
AmazonRedshift
AmazonRoute53
AmazonS3
AmazonSNS
AmazonSageMaker
AmazonStates
AmazonTextract
Comprendere

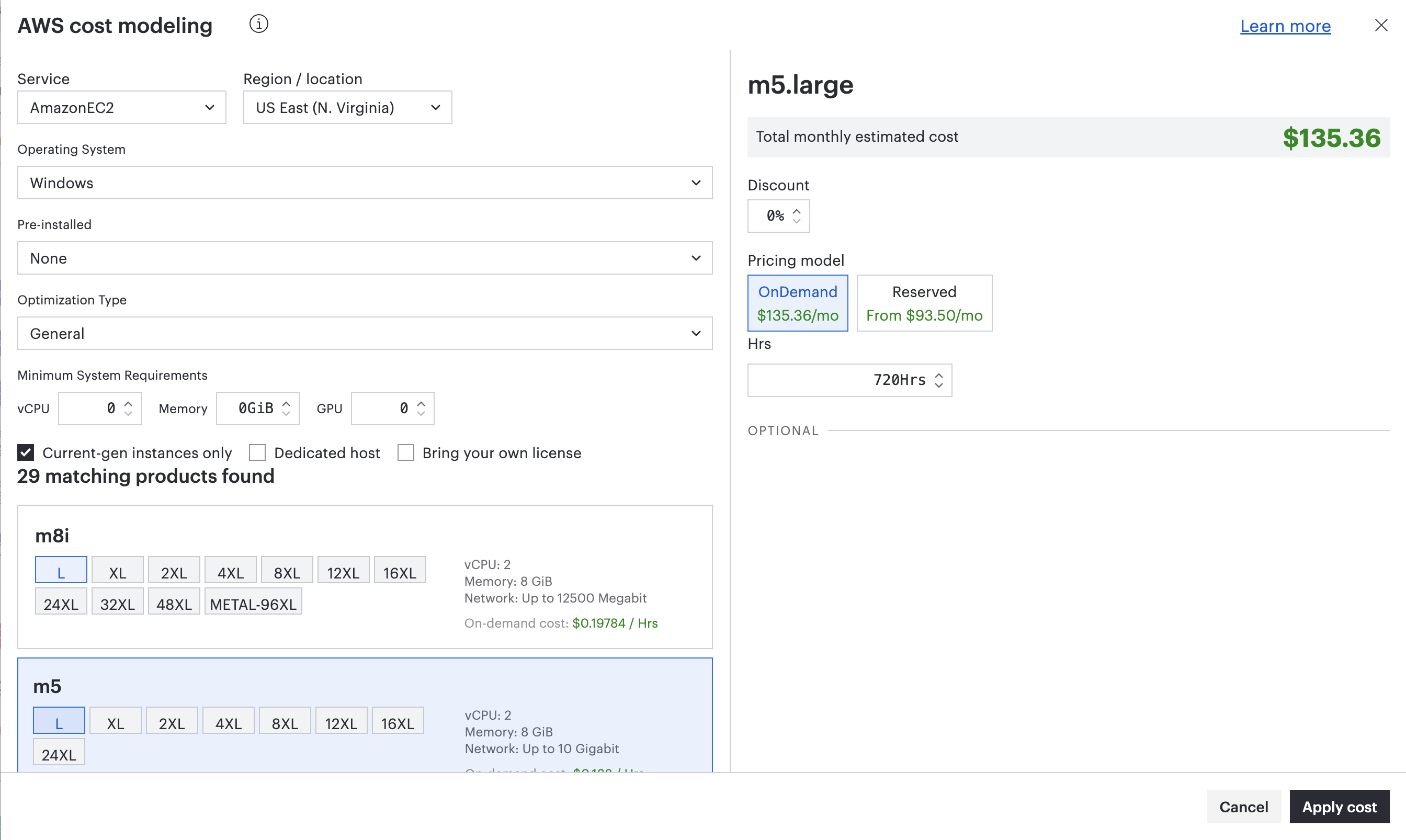

A seconda della forma selezionata, il menu a tendina "Servizio" potrebbe essere impostato sul valore corrispondente. Inoltre, alcune forme includono automaticamente altri filtri oltre alla selezione di una SKU per impostazione predefinita. Un buon esempio è la forma EC2 "r5". Quando si aggiungono costi a questa forma, il modale filtrerà automaticamente per mostrare solo le SKU della categoria "r5".

AWS-modello dei costi-r5-opzioni.png

Usa gli altri filtri per restringere l'elenco dei potenziali SKU e scegli quello che corrisponde alle tue esigenze.

Nota: La SKU selezionata non deve necessariamente rappresentare la forma che viene mostrata sull'area di disegno, anche se è consigliabile utilizzare una forma che corrisponda esattamente alla SKU selezionata per evitare di ingannare coloro che consumeranno il diagramma creato. Inoltre, è possibile applicare più costi a una forma.

Configura i dettagli per calcolare il prezzo

Una volta selezionata una SKU nella parte sinistra della maschera Calcola costo AWS, puoi configurare lo sconto e i dettagli di utilizzo per quella risorsa nella parte destra della maschera. Il modello di prezzo e le opzioni di utilizzo disponibili riflettono le opzioni fornite dall'API del listino prezzi AWS per quel particolare servizio o SKU.

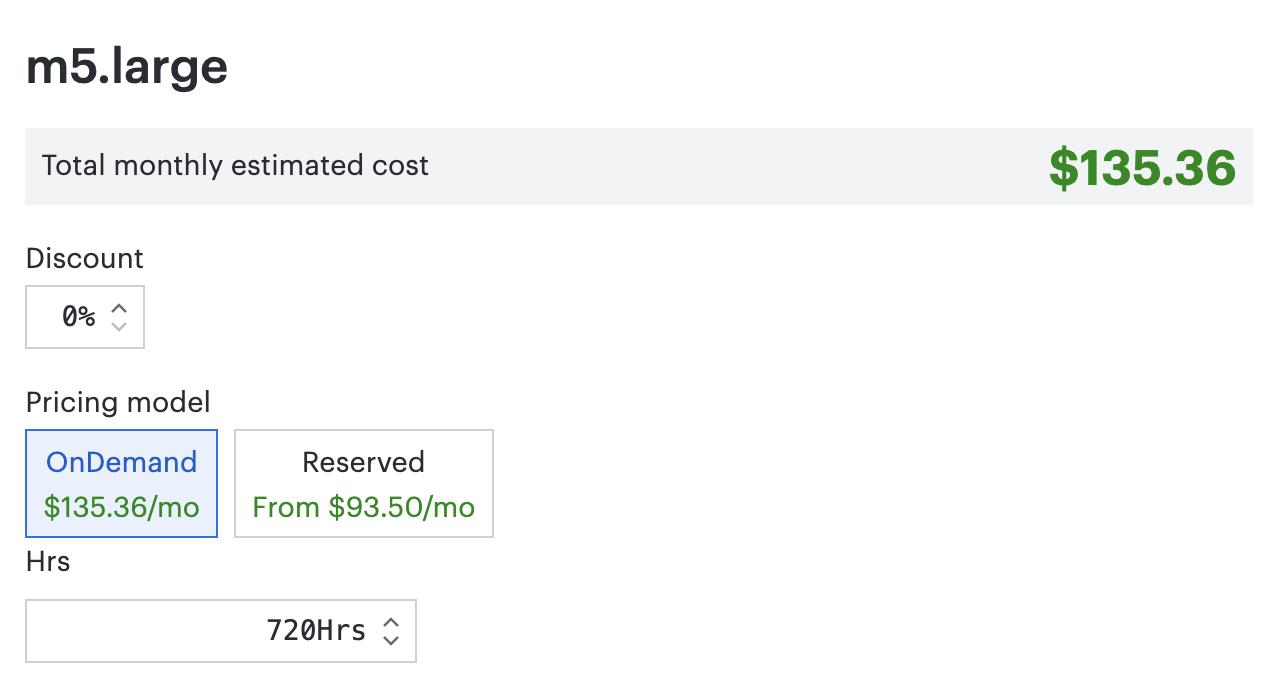

Il costo mensile totale per le SKU e i dettagli che hai configurato è stimato nell'angolo in alto a destra della maschera.

AWS-modello di costo-prezzo-stima.png

Seleziona Apply Cost nell'angolo in basso a destra della maschera quando hai finito. In questo modo il costo verrà applicato alla forma selezionata.

Per modificare il costo applicato a qualsiasi forma, segui i seguenti passaggi:

Scegli la forma con il costo applicato sulla tela.
Apri il pannello di destra.
Seleziona la scheda Data .

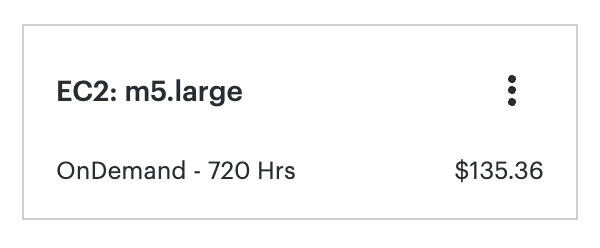

Trova la scheda di costo che desideri modificare nel pannello di destra alla voce "Analisi dei costi (BETA)".
Passa il mouse sul menu a tre puntini della scheda di costo desiderata.
Clicca su Modifica.

Nota: Quando applichi un costo a una particolare forma, tale costo rimarrà statico e non verrà aggiornato ogni giorno con il costo più recente. Puoi ottenere il costo più recente per una risorsa su un diagramma esistente seguendo i passi precedenti per modificare il prezzo e poi selezionando immediatamente Applica il costo nel pop-up modale.

Visualizza il costo di un diagramma

Per visualizzare il costo di un intero diagramma, segui i seguenti passaggi:

Clicca su un punto vuoto della tela (per deselezionare tutte le forme).
Apri il pannello di destra.
Seleziona la scheda Data .

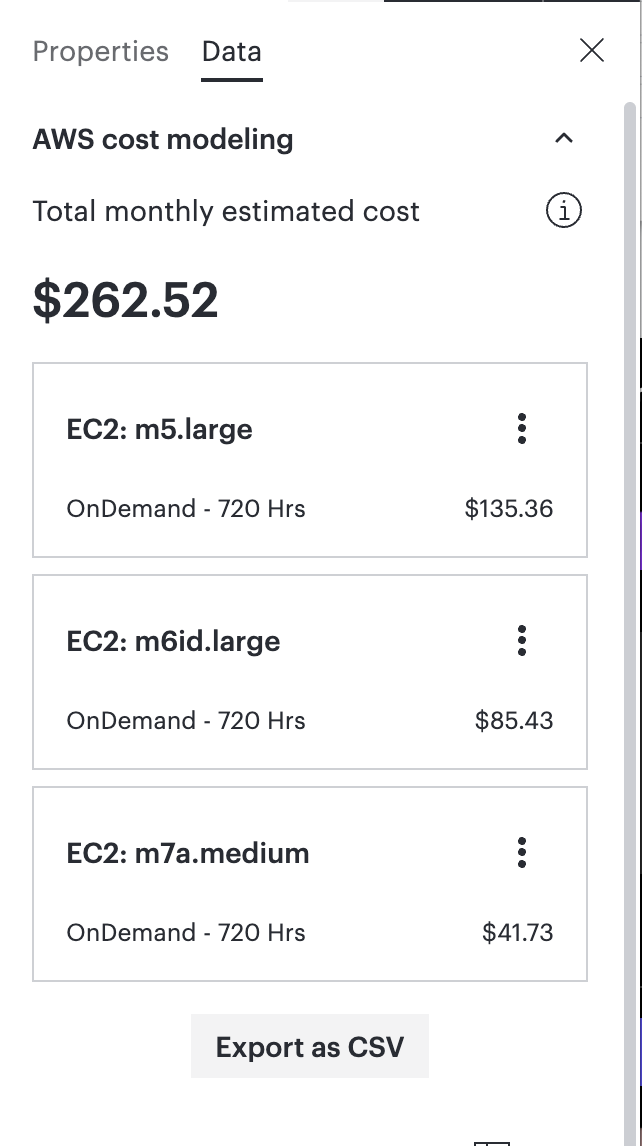

La sezione "Analisi dei costi (BETA)" rifletterà i costi associati a tutte le forme presenti in quella particolare pagina.

Elenco costi AWS.png

Nota: Se vengono selezionate una o più forme, il pannello di destra mostrerà i costi associati alle forme selezionate.

Regole di formattazione condizionale

Quando si applica un costo a qualsiasi forma, viene creata automaticamente una regola di formattazione condizionale per mostrare un badge "$" su qualsiasi forma AWS 2019 con un costo superiore a $0/mese.

Puoi personalizzare questa regola o crearne altre che si adattino meglio al tuo caso d'uso. Per accedere al valore del costo mensile applicato a qualsiasi forma, usa il tasto "AWSAMORTIZEDMONTHLYCOST". Puoi anche utilizzare i valori "AWSUPFRONTCOST" e "AWSMONTHLYCOST" se vuoi distinguere i costi iniziali dai costi mensili ricorrenti.

Esportazione di una distinta base

Per esportare un CSV di tutti i costi associati a una determinata pagina, segui questi passaggi:

Clicca su un punto vuoto della tela (per deselezionare tutte le forme).
Apri il pannello di destra.
Seleziona la scheda Data .
Dalla sezione "Analisi dei costi (BETA)", seleziona Esporta come CSV.
