Leggi questo articolo per familiarizzare con Lucidscale. Scopri come creare nuovi modelli, aggiungere credenziali e origini dati al tuo Centro dati e come esaminare le funzionalità disponibili nel tuo modello. Quando sei pronto, leggi i nostri articoli per istruzioni dettagliate su come importare e gestire i dati dell'infrastruttura per AWS, Azuree Google Cloud (in precedenza GCP).

Per saperne di più sulle funzionalità disponibili con una licenza Lucidscale, consulta il nostro articolo Lucidscale Plans . Per acquistare una licenza, consulta l'articolo Aggiorna il tuo account Lucid per le istruzioni.

Guarda: Benvenuti in Lucidscale

Un modello in scala Lucid

Un modello Lucidscale è un insieme di visualizzazioni (chiamate Viste) applicate ai dati importati. Puoi generare automaticamente un modello a partire dai dati importati e utilizzare i modelli di vista integrati o creare viste personalizzate. Un modello Lucidscale è l'equivalente di un documento Lucidchart e di una tavola Lucidspark.

Ora diamo un'occhiata alle caratteristiche e alle funzionalità disponibili con una licenza Lucidscale.

Menu Documenti

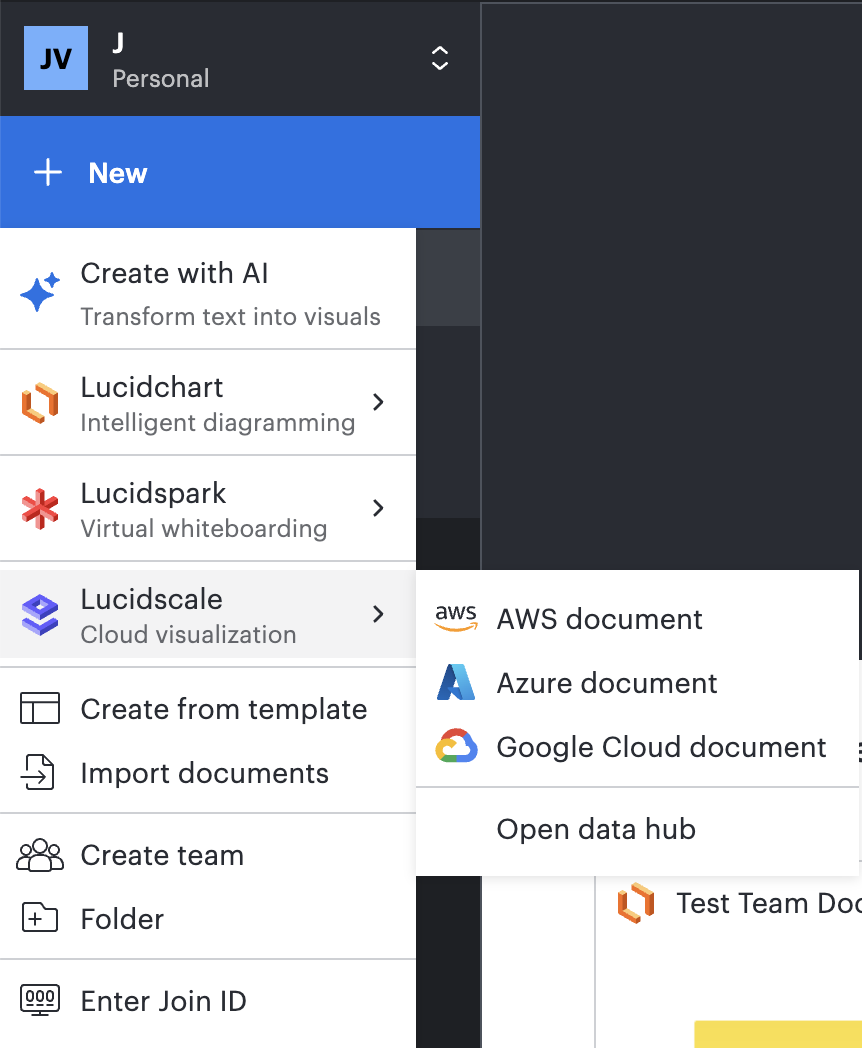

Crea un nuovo modello

Seleziona +Nuovo.
Passa il cursore su Lucidscale.
Seleziona AWS, Azure o Google Cloud.
Seleziona un'origine dati esistente o aggiungi una nuova origine dati cliccando su + Importa (Account, Abbonamento, Progetto).
Completa i passaggi richiesti per importare i dati dell'infrastruttura e renderizzare le risorse in un modello Lucidscale.

Apri un modello esistente

Seleziona il menu a tendina Documenti.
- Se hai molti documenti, puoi utilizzare la funzione di ricerca per trovare un documento.
Passa il mouse sulla piastrella del modello Lucidscale e clicca su Apri.

Hub dati

Il Centro dati è il luogo in cui è possibile aggiungere nuovi account AWS, sottoscrizioni Azure o progetti Google Cloud esistenti e gestire quelli esistenti, nonché le credenziali salvate.

Per accedere al Centro dati, segui questi passaggi:

Vai alla home page di Lucid.
Seleziona Centro dati dal menu di navigazione in basso a sinistra della pagina.

Nella scheda Account importati (AWS), Sottoscrizioni importate (Azure) o Progetti importati (Google Cloud) puoi:

Visualizza tutte le fonti di dati salvate (Conti, Abbonamenti, Progetti) che possono essere utilizzate per creare modelli Lucidscale.
Importa un nuovo Account, una Sottoscrizione o un Progetto come fonte di dati.
Seleziona il menu a tre punti accanto all'origine dei dati per Eliminare o Aggiornare i dati dal provider cloud.
- Nota: l'opzione Aggiorna i dati è supportata solo per le fonti di dati associate/aggiunte con le credenziali del provider cloud.
Seleziona il menu a tre punti per creare un nuovo modello.

Scopri di più su come funziona il Centro dati con AWS, Azure e Google Cloud.

Una credenziale è un segreto (o un insieme di segreti) utilizzato da Lucidscale per conto degli utenti per accedere ai dati della loro infrastruttura cloud. Nella scheda Credenziali salvate, puoi:

Visualizza tutte le credenziali salvate.
Aggiungi una nuova credenziale.
Seleziona il menu a tre punti accanto a un account per Cancellare la credenziale.
Seleziona il menu a tre punti per condividere le credenziali che hai generato con altri utenti del tuo account.

Ulteriori informazioni su Credenziali dei fornitori di cloud: Gestione, utilizzo e sicurezza.

Panoramica del modello

Una volta creato il modello, leggi quanto segue per familiarizzare con l'area di lavoro di Lucidscale.

Nota: le immagini di sono tratte da un modello AWS e differiscono leggermente a seconda del provider.

L'intestazione

Dall'intestazione è possibile fare clic su:

L'icona Lucidscale per tornare alla pagina Documenti o sfruttare l'area universale di disegno per cambiare i prodotti Lucid per la modifica del documento.
Il titolo del documento per rinominarlo.
L'icona a forma di stella per aggiungere il documento agli elementi speciali.
L'icona Opzioni modello per accedere a una serie di opzioni, come la pubblicazione e l'incorporamento, l'esportazione di un'istantanea e la stampa, la personalizzazione delle impostazioni di rendering attivando o disattivando WebGL e la modalità di navigazione per passare dal trackpad al mouse e viceversa.
Il menu dei dati del modello in alto a sinistra del modello aperto per visualizzare le origini dati collegate, visualizzare la data dell'ultima sincronizzazione del modello, aprire il Centro dati e sincronizzare il modello con i dati aggiornati.
L'icona del binocolo per accedere a Feature Find, che può aiutarti a individuare le funzionalità di Lucidchart all'interno dell'area di lavoro.
L'icona Commenti per commentare il documento e discutere le idee con i collaboratori. Per ulteriori informazioni, consulta il nostro articolo Collabora in Lucid .
L'icona Video per aprire l'integrazione Loom e registrare un video. Per saperne di più, fai riferimento al nostro articolo Registrare video in Lucid .
L'icona Condividi per aprire la finestra di dialogo di condivisione e invitare i collaboratori o creare un collegamento condivisibile. Per saperne di più, consulta il nostro articolo Condividi con i collaboratori in Lucid .
L'immagine del profilo o le iniziali nell'angolo in alto a destra per aggiornare la foto del profilo, accedere a Impostazioni account o disconnettersi.

Menu Viste

Seleziona una particolare vista dal menu per visualizzarla sul tuo modello Lucidscale.

Seleziona il menu a discesa in una vista specifica per:

Rinominare la vista
Duplicare una vista corrente con il layout automatico o il layout manuale
Esportare la configurazione come JSON
Eliminare la vista

Seleziona l'icona più all'estrema destra del menu Visualizzazioni per aggiungere altre visualizzazioni. Selezionare l'icona con i tre puntini per Importa configurazioni di visualizzazione o Esporta tutte le configurazioni di visualizzazione.

Scopri di più sull'utilizzo delle viste in AWS, Azure e Google Cloud.

Nota: È possibile creare e regolare manualmente il layout del modello utilizzando una visualizzazione di layout manuale. Queste viste di layout manuale possono essere create da zero o utilizzando le viste di layout automatico esistenti come punto di partenza. A differenza di una visualizzazione layout automatico, le risorse aggiunte manualmente ai dati del modello dopo la sincronizzazione non verranno aggiunte automaticamente all'area di disegno. Dovrai posizionare queste risorse manualmente trascinandole sull'area di disegno o facendo clic sull'icona "occhio" per le risorse individuali.

La barra di formattazione

Struttura: utilizzare il menu Controllo struttura per controllare la gerarchia generale del modello. Per ulteriori informazioni sul funzionamento, fare riferimento alle istruzioni per il controllo della struttura sotto questo elenco puntato.
Filtri: è possibile creare regole che filtrano le entità nel modello in base ai metadati associati alla risorsa. Scopri di più sull'utilizzo dei filtri in AWS, Azure e Google Cloud.
Formattazione condizionale: è possibile creare regole di formattazione che evidenziano le risorse nel modello per migliorare la visibilità e la navigazione. Scopri di più su come utilizzare la formattazione condizionale con i metadati delle risorse in Lucidscale.
Diagramma con forme a mano libera: questa opzione esporta il modello Lucidscale in un nuovo diagramma Lucidchart su cui è possibile eseguire diagrammi standard. Non è possibile accedere alla funzionalità Lucidscale nel diagramma Lucidchart, ma è possibile spostare liberamente le forme all'interno del canvas e applicare loro modifiche stilistiche (come colore e dimensioni).

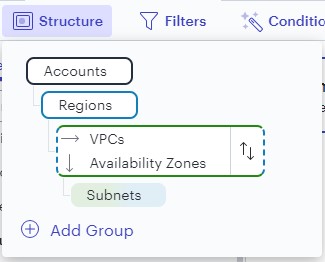

Controllo della struttura

Usa il menu di controllo Struttura per controllare la gerarchia generale del tuo modello.

Fai clic su + Aggiungi gruppo per aggiungere un nuovo elemento.
Passa il mouse su un gruppo e clicca su X per rimuoverlo.
Riordina la gerarchia selezionando le frecce (non disponibile per tutti i gruppi)

Risorse e linee

Apriil pannello in alto a sinistra del tuo modello per lavorare con le Risorse e le Linee.

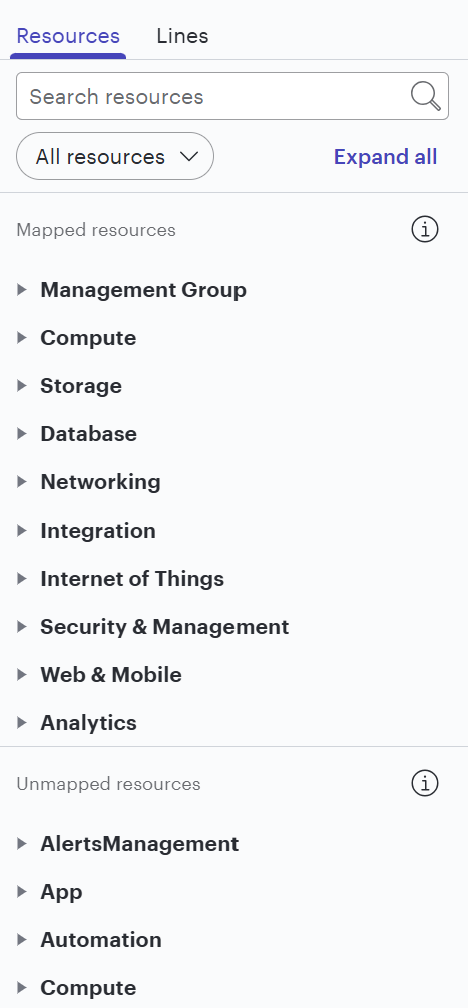

Risorse-mappate-e-non-mappate-in-Lucid-Scale-Model

Nel menu Risorse puoi:

Vedi tutte le risorse del modello.
Naviga verso un'entità del modello selezionando il menu a tendina Risorse e cliccando sull'entità che vuoi visualizzare dall'elenco.
Nascondere una risorsa mappata selezionando l'icona a forma di occhio.
- È possibile visualizzare il rapporto tra elementi nascosti/esistenti a destra della risorsa.
Fare clic e trascinare le risorse non mappate sul modello.

Scopri di più sull'utilizzo delle risorse in AWS, Azure e Google Cloud.

Nel menu Linee, puoi:

Seleziona la casella di controllo accanto a una linea per eseguire il rendering delle linee tra le entità.
Visualizza altre opzioni selezionando il menu a tendina di una riga.
Modifica il colore, lo stile e il tipo di linea selezionandol'icona della matita accanto a una linea.

Scopri di più sull'utilizzo delle linee in AWS, Azure e Google Cloud.

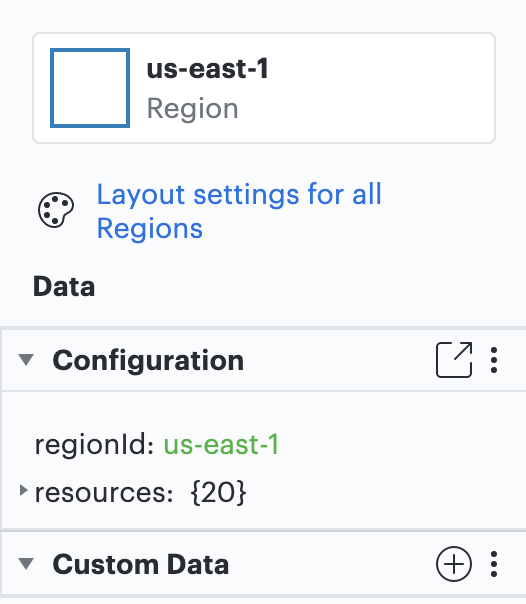

Impostazioni dei dati e del layout

Apriil pannello in alto a destra del tuo modello per vedere i campi dei metadati associati alle risorse renderizzate e accedere alle impostazioni di layout del diagramma. Ciò che vedi in questo pannello dipende dalle entità selezionate nel modello.


Nel menu dei dati, puoi:

Seleziona un'entità per visualizzarne i metadati.
Visualizza i dati di un'entità Configurazione.
- Clicca sul menu a tendina di un'entità per visualizzare ulteriori informazioni.
Visualizza e aggiungi dati personalizzati.
Visualizzare le risorse collegate tramite metadati a una risorsa selezionata in "Risorse correlate".

Scopri di più sull'utilizzo del pannello dati in AWS, Azure e Google Cloud.

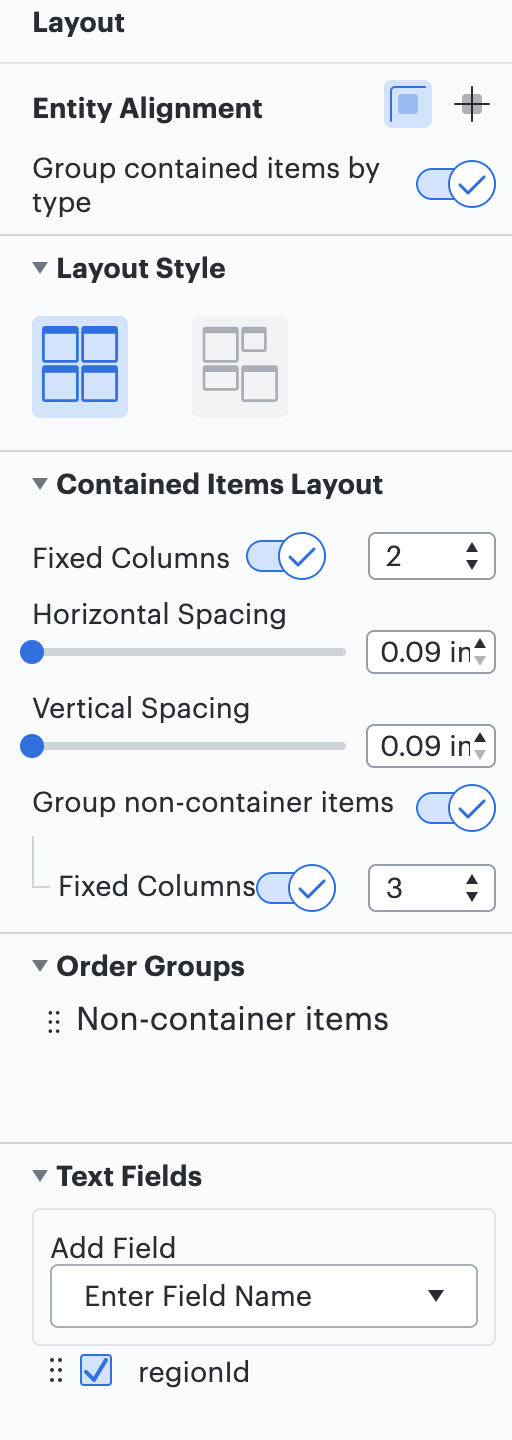

Nel menu delle impostazioni del layout, puoi:

Regola l'allineamento delle entità.
Imposta lo stile di layout.
Configura il layout degli elementi contenuti. Questo include:
- Ordinamento
- Spaziatura orizzontale e verticale delle entità
- Impostazione delle colonne fisse
Raggruppa gli elementi contenuti per tipo cliccando sulla levetta.
- Quando questa opzione è attivata, apparirà un menu a tendina Gruppi di ordini con più opzioni di allineamento.
Aggiungi o rimuovi campi di testo.

layout_menu_in_una_scala_lucida_modello_con_allineamento_entità_layour_style_e_voci_contenute_layout_settings.png

Scopri di più sull'utilizzo del layout del modello in AWS, Azure e Google Cloud.

Risorse

Per saperne di più su Lucidscale, esplora le risorse aggiuntive qui sotto. Queste risorse sono disponibili solo in inglese.

Playlist video

Lucidscale per AWS

Lucidscale per Azure

Lucidscale per GCP
