Mit Cloud Rahmen in Lucidchartkönnen Sie importierte Cloud-Infrastrukturen von AWS, Microsoft Azureoder Google Cloud automatisch in interaktive, datenbasierte Diagramme umwandeln. Passen Sie die Organisationshierarchie Ihrer Arbeitsflächenansichtsleiste an und verwalten Sie die Ressourcentransparenz, um Ihre Architektur aus verschiedenen Perspektiven klar darzustellen. Lesen Sie diesen Artikel, um zu erfahren, wie Sie Cloud-Infrastruktur in Ihrem Lucidchart -Dokument hinzufügen, formatieren und filtern können.
Die Zusammenarbeit mit Cloud-Rahmen in Lucidchart ist für Konten mit dem Cloud-Accelerator verfügbar. Kontaktieren Sie den Verkauf, um den Cloud-Accelerator für Ihr Enterprise Konto zu erwerben.
Hinweis: Die Funktionalität von Lucidscale wird auf Lucidchart übertragen. Dieser Artikel spiegelt die neue Erfahrung wider. Für Alt-Lucidscale-Dokumentation schaut euch diesen Beitrag der Lucid Community an.
Erstellen Sie ein neues Dokument mit importierten Cloud-Daten
Nachdem Sie Cloud-Infrastrukturdaten von AWS,Microsoft Azureoder Google Cloud in die Lucid Data Hubimportiert haben, können Sie die Daten automatisch in einem Diagramm darstellen, indem Sie folgende Schritte befolgen:
- Wählen SieData Hub im Navigationsmenü auf der linken Seite der Lucid Startseite aus.
- Wählen Sie AWS,Microsoft Azureoder Google Cloud aus den Optionen links aus.
- Klicken Sie oben auf der Seite auf Neues Dokument erstellen .
- Wähle aus, welche Datenquelle du verwenden möchtest.
- Klicken Sie unten rechts auf Nächsten .
- Gib einen Namen für das Dokument ein.
- Klicken Sie unten rechts auf Dokument erstellen .
Nachdem Sie ein neues Lucidchart-Dokument erstellt haben, gehen Sie zum nächsten Abschnitt über, um zu lernen, wie Sie Cloud-Daten zur Leinwand hinzufügen.
Visualisieren Sie Cloud-Daten auf der Leinwand
Nachdem Cloud-Daten in ein Lucidchart -Dokument importiert wurden, können Sie Form auf folgende Weise zur Leinwand hinzufügen:
- Cloud Agent (nur AWS): Mit dem Cloud Agent können Sie Lucid AI verwenden, um gezielte AWS-Infrastrukturdiagramme direkt innerhalb Lucidchartzu erstellen. Für vollständige Anleitungen lesen Sie unseren Artikel " Use Lucid AI's Cloud Agent to build architecture Diagram" in Lucidchart Artikel.
- Freeform-Diagramm: Fügen Sie mit Freeform-Diagramm manuell Cloud Form zur Leinwand hinzu, sodass Sie ein individuelles Diagramm erstellen können. Für vollständige Anleitungen sehen Sie sich unser Freeform-Diagramm mit Cloud-Infrastruktur in Lucidchart Artikel an.
- Cloud Rahmen: Ein Cloud Rahmen ist eine automatisierte Visualisierung Ihrer Cloud-Daten. Du kannst mehrere Ansichten innerhalb eines Cloud-Rahmens erstellen, wobei jede deine Infrastruktur aus einer anderen Perspektive darstellt. Der Rest dieses Artikels enthält Informationen darüber, wie Sie Ihr Cloud-Rahmen mit Ansichten und anderen Anzeigeoptionen anpassen können.
Füge der Leinwand ein Cloud-Rahmen hinzu
Um einen Cloud-Rahmen zu einem Lucidchart Dokument hinzuzufügen, befolgen Sie diese Schritte:
- Wählen Sie
das Cloud-Ressourcen-Symbol in der Haupttoolleiste auf der linken Seite der Seite aus.
- Klicken Sie oben auf den Cloud-Rahmen.
Hinweis: Pro Dokument kann nur ein Cloud-Rahmen hinzugefügt werden. Verwenden Sie Ansichten, um verschiedene Perspektiven desselben Rahmens zu sehen.
Ansichten erstellen und verwalten
Ansichten sind die verschiedenen Visualisierungen, die Sie innerhalb dieses einzelnen Rahmens erstellen, sodass Sie Architektur und Ressourcen aus verschiedenen Perspektiven visualisieren können – jede Ansicht wendet eine andere Konfiguration von Struktur-, Filter- und Layouteinstellungen auf dieselben importierten Daten an.
Wenn Sie ein neues Dokument erstellen, wird die gerenderte Infrastruktur automatisch in der "Zusammengefassten Infrastruktur" Ansichten angezeigt.
Wechsel zu einer neuen Ansichten
Um zu einer neuen Ansichten zu wechseln, folgen Sie diesen Schritten:
- Wählen Sie das Cloud-Rahmen in Ihrem Lucidchart -Dokument aus.
- Im Panel, das sich rechts öffnet, klicken Sie auf das Dropdown-Menü unter "Aktuelle Ansichten".
- Wählen Sie eine neue Ansichten aus.
Erstellen Sie eine neue Ansichten

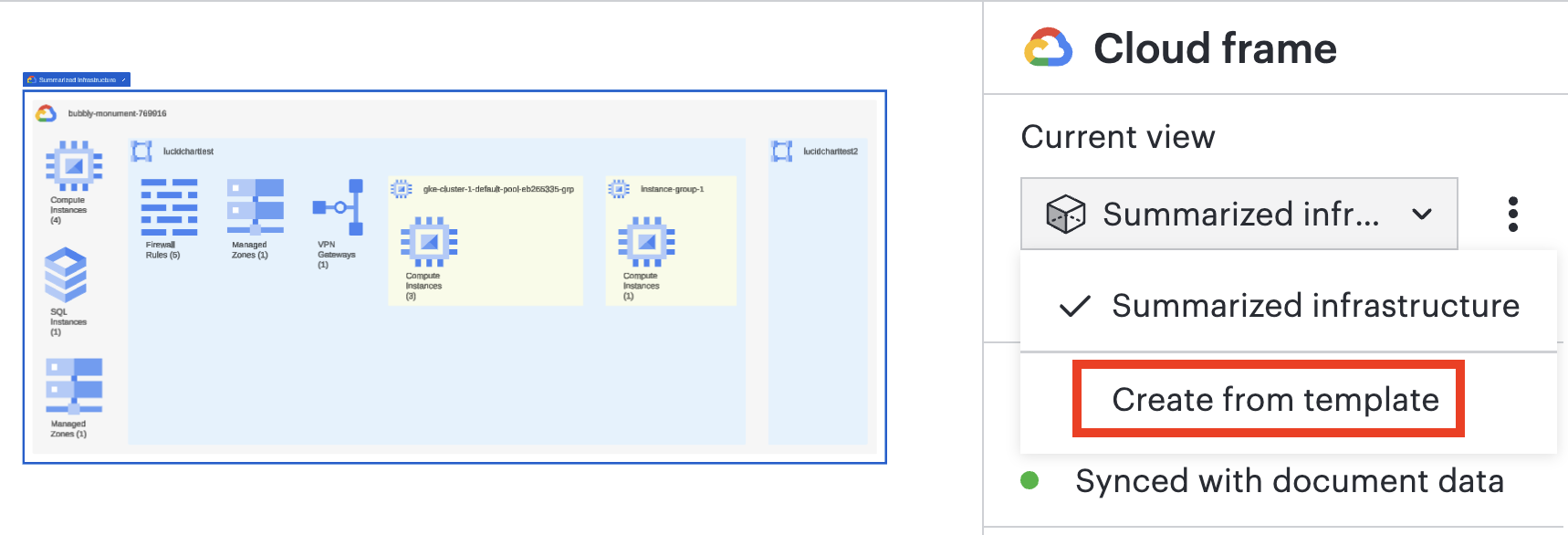

Um eine neue Ansichten zu erstellen, folgen Sie diesen Schritten:
- Wählen Sie das Cloud-Rahmen in Ihrem Lucidchart -Dokument aus.
- Im Panel, das sich rechts öffnet, klicken Sie auf das Dropdown-Menü unter "Aktuelle Ansichten".
- Wähle Aus Vorlage erstellen.
- Wähle eine Vorlage aus den Optionen oder klicke auf Überspringen, ich möchte eine leere Ansichten unten links haben.
- Weitere Informationen zu Vorlage finden Sie in den Verfügbaren Ansichten Vorlage für AWS, Microsoft Azureund Google Cloud Abschnitt unten.
- Siehe den Abschnitt "Manual Layout Ansichten" unten für weitere Informationen zum Start mit einer leeren Ansichten.
- Wenn Sie eine Vorlage ausgewählt haben, klicken Sie unten rechts auf Generieren .
Verwaltung einer bestehenden Ansichten
Um auf verschiedene Einstellungen einer bestehenden Ansichten zuzugreifen, folgen Sie diesen Schritten:
- Wählen Sie das Cloud-Rahmen in Ihrem Lucidchart -Dokument aus.
- Im rechts geöffneten Panel klicken Sie auf das Dreipunkt-Symbol rechts im Dropdown-Menü "Aktuelle Ansichten".
- Wählen Sie eine der folgenden Optionen aus:
- Nennen Sie die Ansichten um.
- Duplizieren Sie die Ansichten mit Auto-Layout oder manuellem Layout.
- Exportiere die Konfiguration der aktuellen Ansichten oder aller Ansichten.
- Ansichten-Konfigurationen aus einer JSON-Datei importieren.
- Ändern Sie die Formenbibliothek.
- Löschen Sie die Ansichten.
Verfügbare Ansichten Vorlage für AWS, Microsoft Azureund Google Cloud
| Vorlage anzeigen | AWS | Google Cloud | Azure | Beschreibung / Details |
| Zusammengefasste Infrastruktur | Ja | Ja | Ja | Zeigt die Gesamthierarchie der Umgebung, kombiniert aber Ressourcen desselben Typs zu aggregierter Form mit Zählungen. Am besten für einen Überblick über die Architektur auf hoher Ebene. |
| Verdichtete Infrastruktur | Ja | Ja | Ja | Beginnen Sie mit der zusammengefassten Infrastruktur und reduzieren Sie Gruppen in kompakte, textbasierte Listen. Am besten, um sich in sehr großen Umgebungen zu bewegen und nur das Gebiet zu erweitern, das du inspizieren möchtest. |
| Ressourceninventar | Ja | Ja | Ja | Sammelt Ressourcen in einem kurzfristigen Inventar, der für Asset-Review und High-Level-Reporting organisiert ist. |
| Sicherheit | Ja | Ja | Ja | Ermöglicht es Ihnen, allgemeine Einblicke in Dienstkonfigurationen zu erhalten, die Sicherheitsbedrohungen darstellen könnten. |
| Compliance | Ja | Ja | Ja | Hebt potenzielle Compliance-Probleme in Ihrer Infrastruktur hervor. |
| Kosteneinsparungen | Ja | Ja | Ja | Bietet Einsichten in spezifische Ressourcen und Dienste, die es Ihnen ermöglichen können, Cloud-Ausgaben zu optimieren und Kosten zu senken. |
| Detaillierte Infrastruktur | Ja | Ja | Ja | Zeigt die meisten Ressourcen als Individuell Form an, zusammen mit weiteren Konfigurationsmetadaten und visuellen Indikatoren. Am besten für technische Überprüfungen, Fehlerbehebung und detaillierte Dokumentation. |
| Sicherheitsgruppen | Ja | Nein | Ja | Ermöglicht es, Ressourcen innerhalb von Abteilungssicherheitsgruppen für AWS und Microsoft Azurezu veransichten. Ressourcen mit mehreren Sicherheitsgruppen werden über Container hinweg dupliziert. Die Option Sicherheitsgruppen im Abschnitt Generierte Linien erzeugt ebenfalls eine Linie zwischen Sicherheitsgruppen, die bidirektionalen Verkehr ermöglichen. |
| VPC-Topologie | Ja | Nein | Nein | AWS-Netzwerktopologie. |
| Serverless | Ja | Nein | Nein | AWS serverless Ansichten. |
| ECS | Ja | Nein | Nein | Ermöglicht es, Dienste und Aufgaben in einem Cluster zu ansichten. Außerdem werden Cluster in EC2- und Fargate-Container aufgeteilt. |
| Netzwerktopologie | Nein | Ja | Ja | Die Google Cloud und Microsoft Azure Netzwerktopologie. |
| Gemeinsame Netzwerkinfrastruktur | Nein | Ja | Nein | Google Cloud Shared Network Infrastruktur. |
| GKE-Cluster | Nein | Ja | Nein | Google Cloud GKE clustert Ansichten. |
| Gemeinsame Netzwerkinfrastruktur | Nein | Ja | Ja | Microsoft Azure gemeinsame virtuelle Netzwerkinfrastruktur. |
Manual layout Ansichten
Manuelles Layout Ansichten ermöglichen es Ihnen, auf ein Layout zuzugreifen, bei dem Sie die Formularplatzierung kontrollieren und manuelle Änderungen vornehmen können. Um Container und Ressourcen zur Leinwand hinzuzufügen, klicken Sie und ziehen Sie sie aus dem Cloud-Ressourcenbereich auf der linken Seite auf die Leinwand.
Passe an, wie die Cloud-Infrastruktur in Lucidchart erscheint.
Ansichten-Ressourcen
Um alle von Lucidunterstützten Ressourcentypen zu veransichten, wählen Sie das Cloud-Ressourcen-Symbol aus der Haupttoolleiste auf der linken Seite der Seite aus. Nutzen Sie die Suchleiste, um auf einen bestimmten Ressourcentyp in dieser Liste zuzugreifen.
Ressourcen auf der Leinwand anzeigen oder ausblenden
Um zu bearbeiten, welche Ressourcen auf der Leinwand sichtbar sind, folgen Sie diesen Schritten:
- Wählen Sie das Cloud-Rahmen in Ihrem Lucidchart -Dokument aus.
- Im Panel, das sich rechts öffnet, scrollen Sie zum Abschnitt "Ressourcensichtbarkeit".
- Verwenden Sie das Kontrollkästchen neben einem Ressourcentyp, um alle Ressourcen dieses Typs in der aktuellen Ansichten anzuzeigen oder auszublenden.
- Wählen Sie einen Ressourcentyp aus, um Individuell-Ressourcen anzuzeigen oder auszublenden.
Zeigen Sie Linien zwischen den Ressourcen
Cloud-Infrastruktur-Linien repräsentieren die Beziehung zwischen Ressourcen basierend auf Ressourcenmetadaten. Um die Sichtbarkeit der Linien ein- oder auszuschalten, folgen Sie diesen Schritten:
- Wählen Sie das Cloud-Rahmen in Ihrem Lucidchart -Dokument aus.
- Im Panel, das rechts geöffnet wird, klicken Sie unter dem Dropdown-Menü "Aktuelle Ansichten" auf Layout .
- Aktivieren oder deaktivieren Sie das Kästchen rechts neben einer Linien-Kategorie, um deren Sichtbarkeit zu aktivieren.
- Klicken Sie auf den Pfeil links neben jeder Linien-Kategorie, um die Sichtbarkeit für bestimmte Linien-Typen umzuschalten.
- Passe das Styling für jeden Linientyp an, indem du darauf klickst.
Hinweis: Ein Linien erscheint nur, wenn beide beteiligten Ressourcen sichtbar sind. Das Verbergen, Filtern oder Zusammenfassen einer der beteiligten Ressourcen verbirgt die Linien ebenfalls.
Ansichten-Form-Metadaten
Wählen Sie eine Individuell-Ressource auf der Leinwand aus, um ihr Datenpanel auf der rechten Seite der Leinwand zu öffnen. Wählen Sie in diesem Panel Daten unterhalb der Ressourcenkachel aus, um die Metadaten zu sehen, die mit dieser Individuell-Ressource verknüpft sind.
Anpassung der Layout-Einstellungen für Ressourcen
Du kannst Layout-Einstellungen auf bestimmte Ressourcentypen in einem Dokument sowie auf die Container-Ressourcen, in denen sie gerendert sind, anwenden. Um auf die Layouteinstellungen eines Containers oder Ressourcentyps zuzugreifen, folgen Sie diesen Schritten:
- Wählen Sie im Dokument einen Container oder eine Individuell-Ressource aus.
- Im Panel, das rechts geöffnet wird, klicken Sie oben auf Layout .
Im Layout-Panel können Sie folgende Anpassungen vornehmen:

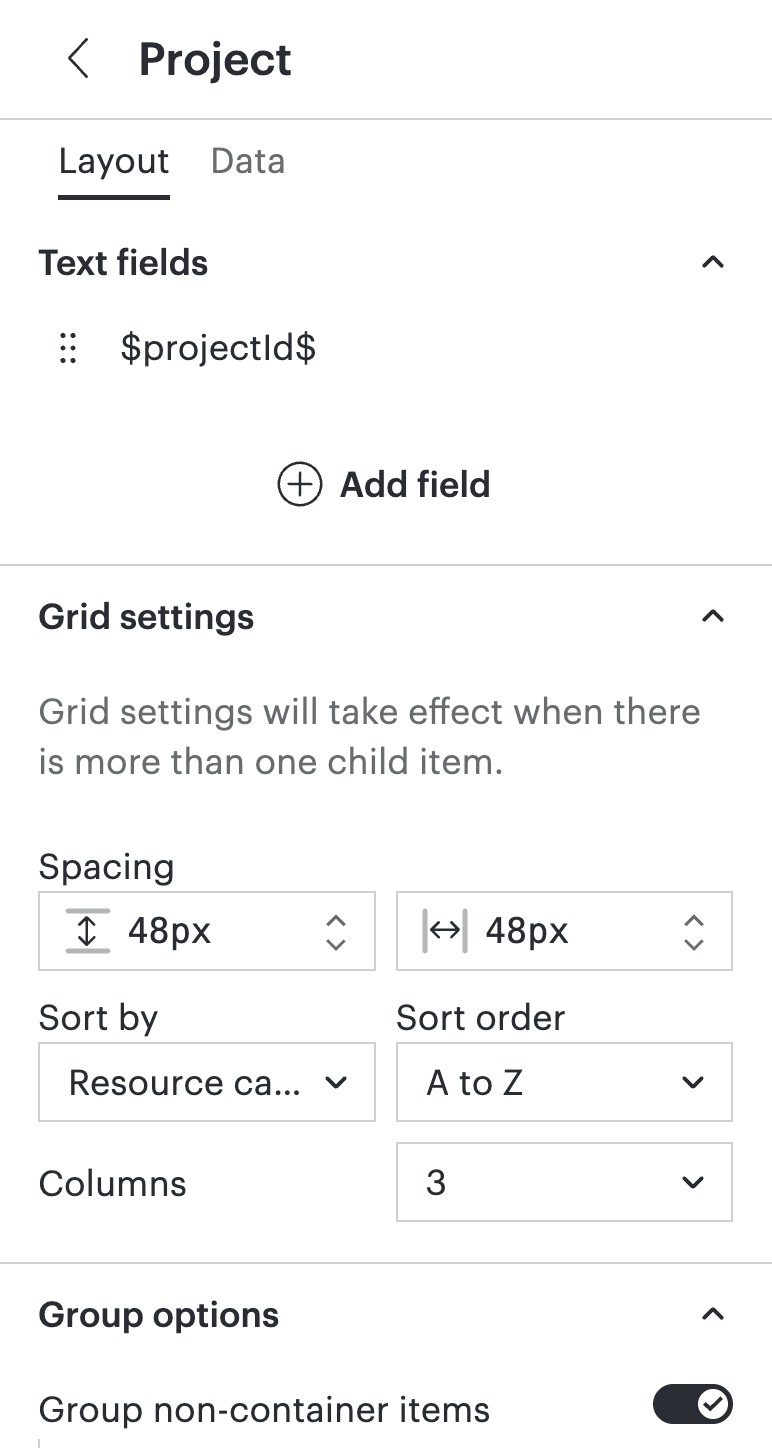

Container
- Reduzieren oder erweitern Sie einen Container.
- Fügen Sie Textfelder hinzu oder bearbeiten Sie.
- Klicken Sie auf das Dreipunkt-Symbol rechts neben einem Textfeld, um es auf der Leinwand anzuzeigen, auszublenden oder aus dem Container zu entfernen. Wählen Sie "Leeres Feld ausblenden ", um das Feld auszublenden, falls es keinen Wert hat.
- Passen Sie Gittereinstellungen wie Abstand, Anzahl der Spalten und Sortieren-Reihenfolge an.
- Gruppiere nicht enthaltene Ressourcen in einer bestimmten Anzahl von Spalten.
- Ressourcen nach Typ gruppieren.
- Passen Sie die Reihenfolge an, in der Gruppen im Container erscheinen.

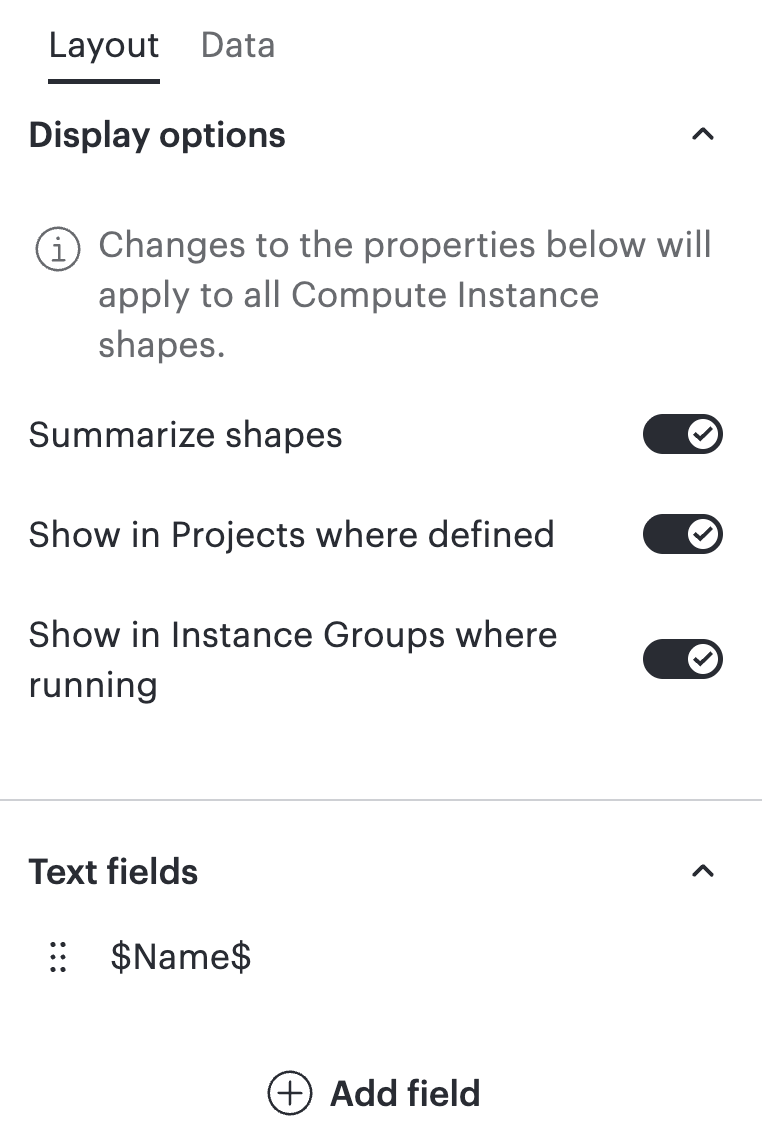

Ressourcen
- Formular zusammenfassen. Wenn dies aktiviert ist, werden Ressourcen desselben Typs zu einem einzigen Formular mit einem Abzeichen zusammengefasst, das die Anzahl der zusammengefassten Individuell-Ressourcen kennzeichnet.
- Passen Sie Anzeigeoptionen an, wie z. B. wo die Ressource im Diagramm angezeigt wird.
- Fügen Sie Textfelder hinzu oder bearbeiten Sie.
- Klicken Sie auf das Drei-Punkte-Symbol rechts neben einem Textfeld, um es auf der Leinwand anzuzeigen, auszublenden oder aus der Ressource zu entfernen. Wählen Sie "Leeres Feld ausblenden ", um das Feld auszublenden, falls es keinen Wert hat.
Hinweis: Die Layout-Einstellungen unterscheiden sich je nach Container- oder Ressourcentyp.
Struktursteuerung
Sie können die organisatorische Hierarchie der Cloud-Infrastruktur kontrollieren, indem Sie folgende Schritte befolgen:
- Wählen Sie das Cloud-Rahmen in Ihrem Lucidchart -Dokument aus.
- Im Panel, das rechts geöffnet wird, klicken Sie unter dem Dropdown-Menü "Aktuelle Ansichten" auf Layout .
- Unter dem Abschnitt "Struktur" können Sie:
- Klicken Sie + Gruppe hinzufügen , um Container zur visuellen Hierarchie der Ansichten hinzuzufügen.
- Entferne Container oder Gruppen aus der Hierarchie, indem du über die Gruppe stehst und auf X klickst.
Sie können die folgenden Gruppen je nach Anbieter in die Hierarchie eines Dokuments aufnehmen:
- AWS: Konten, Regionen, VPCs, Verfügbarkeitszonen, Sicherheitsgruppen, ECS-Cluster, Subnetze
- Google Cloud: Projekte, Netzwerke, Subnetzwerke, GKE-Cluster, Knoten-Pools, Instanzgruppen
- Microsoft Azure: Abonnement, Ressourcengruppen, virtuelle Netzwerke, Subnetze
Filter anwenden
Ansichten Filter schließt Ressourcen aus, die nicht den Filterkriterien entsprechen. Filter a Container schließt außerdem die Ressourcen dieses Containers aus.

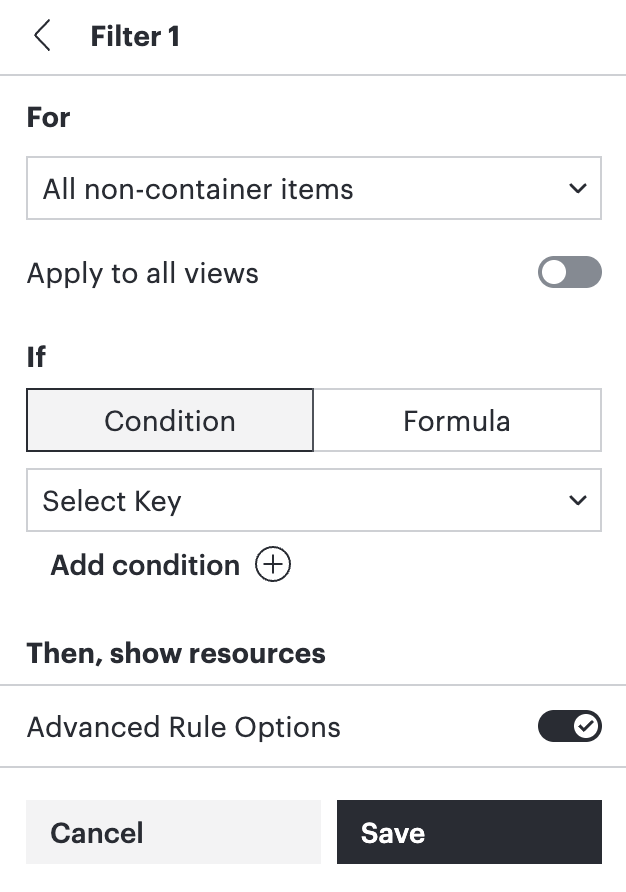

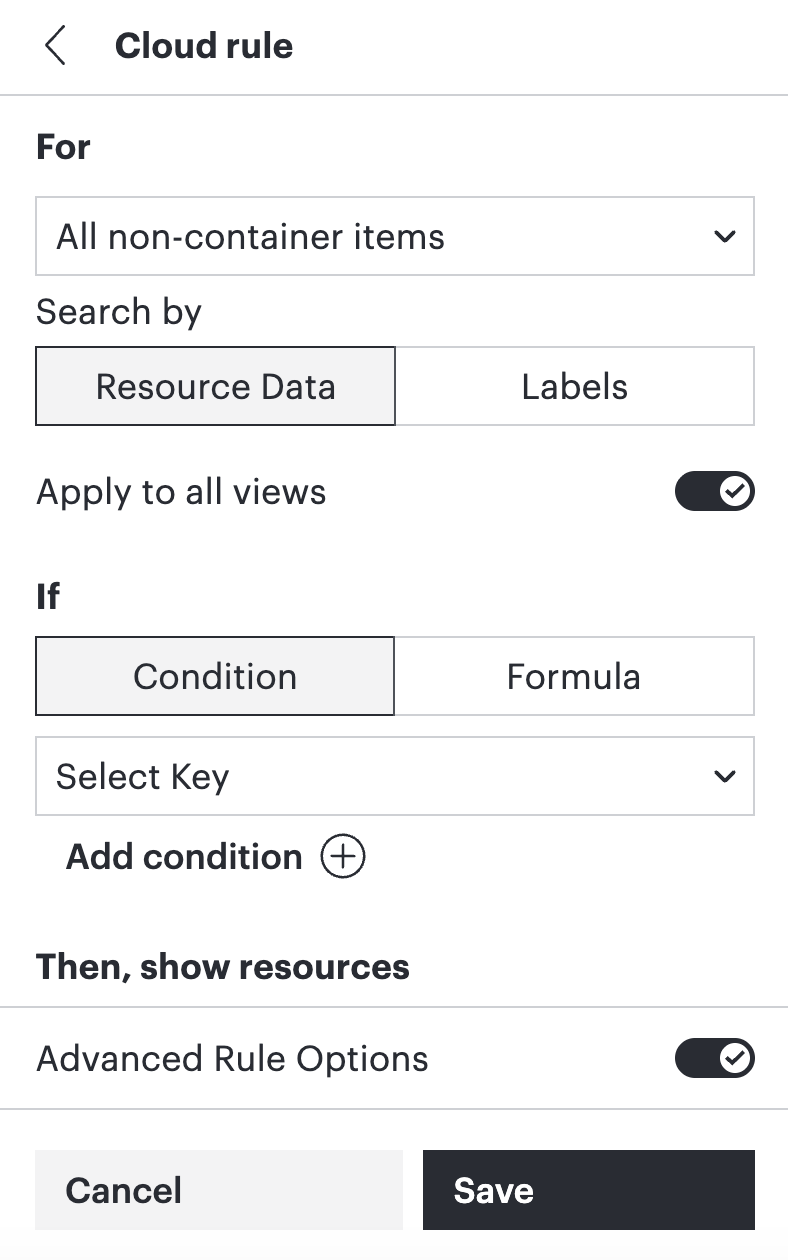

Um einen neuen Filter hinzuzufügen, folgen Sie diesen Schritten:
-
Wählen Sie das Cloud-Rahmen in Ihrem Lucidchart Dokument aus.
- Im Panel, das rechts geöffnet wird, klicken Sie unter dem Dropdown-Menü "Aktuelle Ansichten" auf Daten .
- Unter "Filter" klickst du auf Filter verwalten.
- Klicken Sie auf Die Regel "Neue Filter erstellen".
- Wähle unter "Für" aus, auf welchen Ressourcentyp der Filter angewendet werden soll.
- Unter "Suchen nach" wählen Sie Ressourcendaten oder Labels , um zu bestimmen, auf welche Daten der Filter angewendet wird.
- Optional aktivieren Sie "Auf alle Ansichten anwenden", um diesen Filter auf alle anderen Ansichten im Dokument anzuwenden.
- Unter "Wenn" verwenden Sie die Dropdown-Menüs, um die Bedingung zu bestimmen, oder wählen Sie Formel aus, um eine Formel als Bedingung zu verwenden.
- Klicke auf Bedingung hinzufügen , wenn du mehrere Bedingungen für den Filter möchtest.
- Klicken Sie auf Speichern.
Die Ansichten passen sich an die Filterparameter an. Um einen Filter zu deaktivieren, klicken Sie auf Filter verwalten und deaktivieren Sie dann das Kästchen links neben dem Filternamen.
Um einen bestehenden Filter für alle Ansichten zu verwalten, folgen Sie diesen Schritten:
- Wählen Sie das Cloud-Rahmen in Ihrem Lucidchart -Dokument aus.
- Im Panel, das rechts geöffnet wird, klicken Sie unter dem Dropdown-Menü "Aktuelle Ansichten" auf Daten .
- Unter "Filter" klickst du auf Filter verwalten.
- Klicken Sie auf das Dreipunkt-Symbol oben rechts in einem Filter.
- Von hier aus haben Sie die folgenden Möglichkeiten:
- Umbenenne den Filter.
- Bearbeiten Sie die Filterbedingungen.
- Duplizieren Sie den Filter auf die aktuelle Ansichten.
- Wenden Sie den Filter auf alle Ansichten im Dokument an.
- Lösche den Filter.
