Mit der Freeform-Diagramm-Funktionalität (Beta) können Sie Cloud-Infrastrukturressourcen per Drag & Drop auf die Leinwand ziehen, um ein individuelles Diagramm zu erstellen.
Diese Funktion steht für Konten mit dem Cloud-Accelerator zur Verfügung. Kontaktieren Sie den Verkauf, um den Cloud-Accelerator für Ihr Enterprise Konto zu erwerben.
Einführung in das Freiformdiagramm
Sie können Lucidchart Freiformdiagramme mit importierten Cloud-Infrastrukturdaten erstellen. Freiformdiagramme werden manuell erstellt. Das bedeutet, dass du genau entscheidest, wo jede Ressource auf der Leinwand erscheint, was dir eine präzise Kontrolle über das Layout gibt.
Dies unterscheidet sich von der Arbeit mit einem Cloud-Framework, das das Layout automatisch generiert, indem es Regeln auf Ihre importierten Daten anwendet.
Automatische Visualisierung
Wenn Sie eine automatische Visualisierung statt eines manuellen Layouts möchten, gibt es nach dem Import von Cloud-Infrastrukturdaten von AWS,Microsoft Azureoder Google Cloud in die Lucid Data Hubzwei Optionen:
- Cloud Rahmen: Ein Cloud Rahmen ist eine automatisierte Visualisierung Ihrer Cloud-Daten. Du kannst mehrere Ansichten innerhalb eines Cloud-Rahmens erstellen, wobei jede deine Infrastruktur aus einer anderen Perspektive darstellt. Weitere Informationen finden Sie in unserem "Cloud-Rahmen" nutzen, um die Cloud-Infrastruktur in LucidchartArtikel zu visualisieren.
- Cloud Agent (nur AWS): Mit dem Cloud Agent können Sie Lucid AI verwenden, um gezielte AWS-Infrastrukturdiagramme direkt innerhalb Lucidchartzu erstellen. Weitere Informationen finden Sie in unserem Artikel "Use Lucid AI's Cloud Agent to build architecture Diagram" in Lucidchart Artikel.
Zwei Möglichkeiten zum Starten eines Freiformdiagramms
Es gibt zwei Hauptmethoden, um ein neues Freiform-Diagrammdokument zu erstellen:
- Aus dem Data Hub
- Aus einem Prompt mit Cloud Agent (Beta)
Aus dem Data Hub
Um ein Lucidchart Freiformdiagramm mit importierten Cloud-Daten zu erstellen, befolgen Sie diese Schritte:
- Wählen Sie Data Hub unten im Navigationsmenü auf der linken Seite der Seite aus.
- Wählen Sie aus der Anbieterliste: AWS, Azure oder Google Cloud.
- Klicken Sie oben auf der Seite auf „+ Neues Dokument erstellen“ .
- Wählen Sie eine bestehende Datenquelle aus.
- Für AWS wählen Sie mindestens ein Konto aus.
- Wählen Sie für Azure mindestens ein Abonnement aus.
- Wählen Sie für Google Cloud mindestens ein Projekt aus.
- Klicken Sie unten rechts auf [Datenquelle] auswählen .
- „Datenquelle“ ist je nach Anbieter ein Konto, ein Abonnement oder ein Projekt.
- Wählen Sie unter „Dokumenttyp“ die Option „Freiformdiagramm“.
- Klicken Sie unten rechts auf „Dokument erstellen“ .
Aus einem Prompt mit Cloud Agent (Beta)
Alternativ können Sie mithilfe von natürlichsprachlichen Eingabeaufforderungen Ihr Diagramm mit dem Cloud Agent konfigurieren. Dies steht Cloud-Accelerator Nutzenden mit Beta-Zugang zur Verfügung. Es ist derzeit nur für AWS verfügbar.
Mit Cloud Agent können Sie aus Ihren importierten Cloud-Daten mithilfe von natürlichsprachlichen Eingabeaufforderungen ein vollständig editierbares, datenverknüpftes Freiformdiagramm generieren. Dies bietet eine schnelle und intuitive Möglichkeit, Diagramme für Ihre spezifischen architektonischen Anforderungen zu erstellen.
Mehr erfahren: Weitere Informationen und eine Schritt-für-Schritt-Anleitung finden Sie in unserem Artikel „Verwenden des Cloud-Agenten von Lucid AIzum Erstellen von Architekturdiagrammen in Lucidchart .
Passen Sie ein Freiformdiagramm an
Sobald Sie aus Ihren Cloud-Daten ein Freiformdiagramm erstellt haben, stehen Ihnen äußerst flexible Anpassungsmöglichkeiten zur Verfügung. Lesen Sie weiter für Anweisungen, wie Sie auf Ihre Daten zugreifen und diese verwalten können.
Zugriff auf das Cloud-Menü

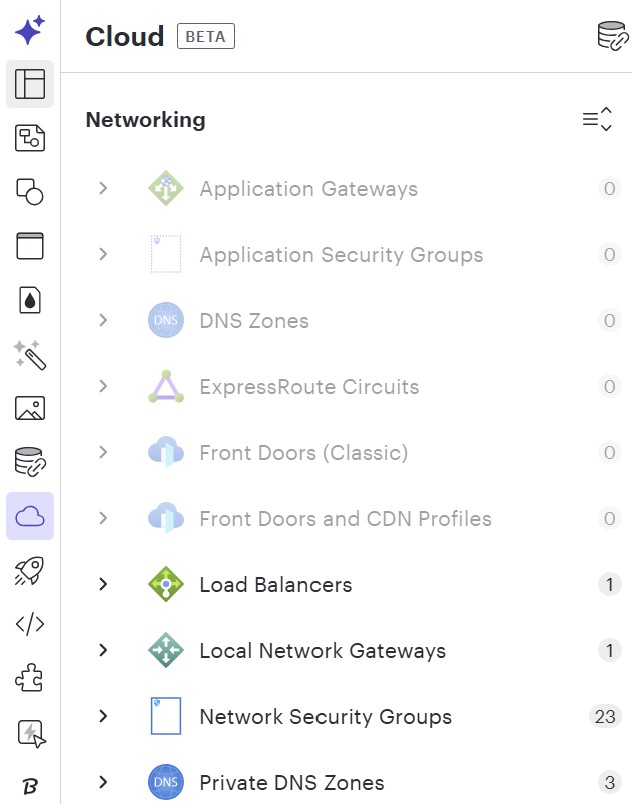

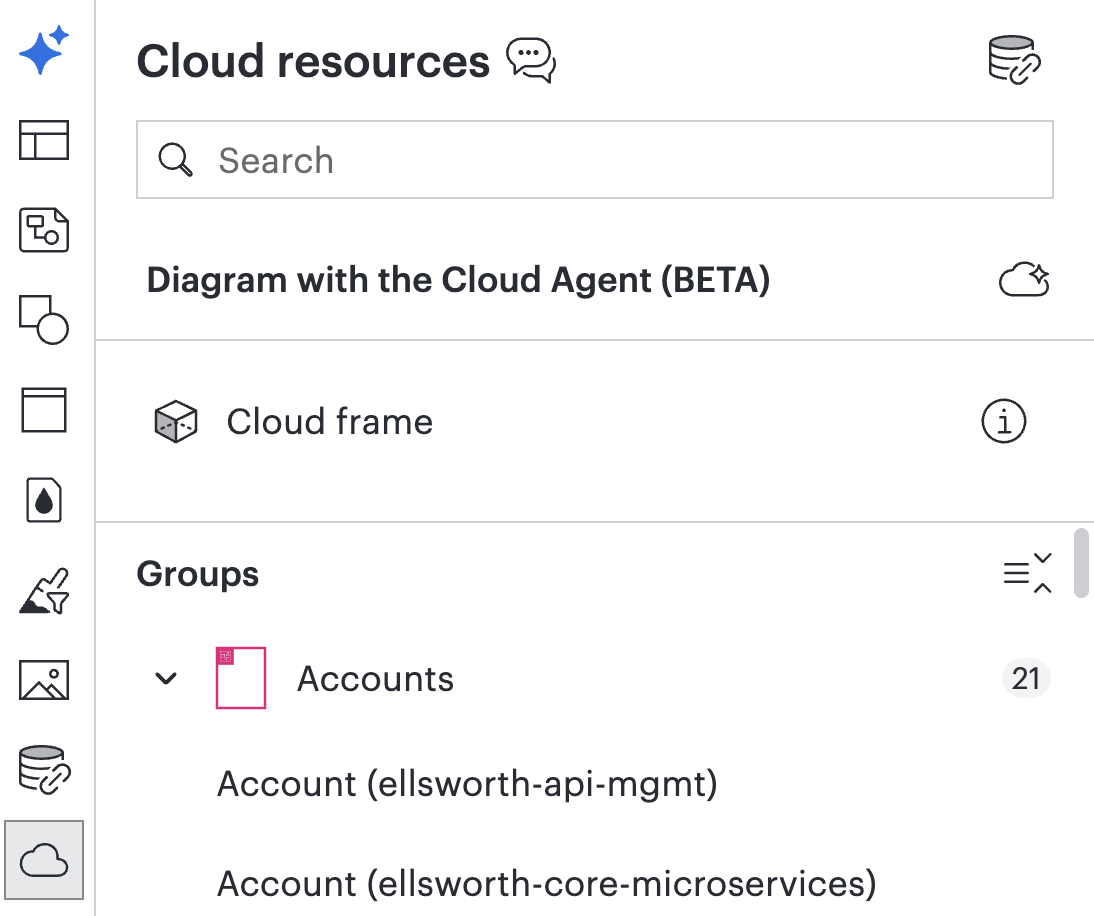

Wählen Sie das Cloud-Ressourcen-Symbol aus der Haupttoolleiste auf der linken Seite der Seite aus, um auf importierte Daten zuzugreifen. Verwenden Sie die Pfeilsymbole links neben einem Ressourcentyp, um eine Liste von Ressourcen zu erweitern oder zu schließen. Du kannst dann Ressourcen per Drag & Drop auf die Leinwand ziehen, um manuell zu Diagramm zu machen.
Metadaten der Ansichtsressource

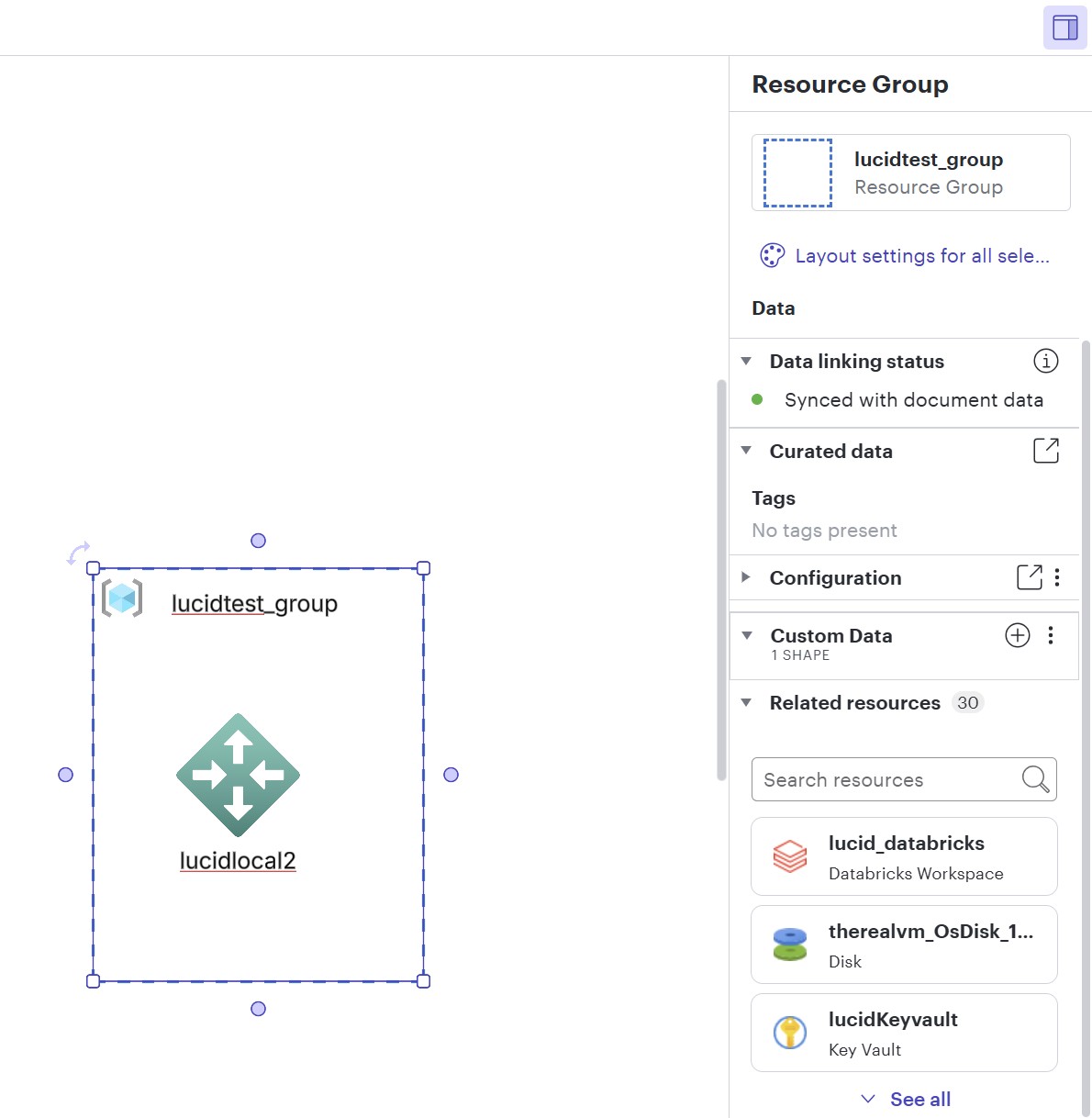

Im Kontextmenü rechts neben Ihrem Diagramm können Sie zusätzliche Details zu einem ausgewählten Cloud-Infrastrukturformular anzeigen, einschließlich Datenverknüpfungsstatus, Bezeichnung, Konfiguration und zugehörige Ressourcen.
Ziehen Sie verwandte Ressourcen auf die Arbeitsfläche.
Klicken und ziehen Sie einen Eintrag aus dem Abschnitt „Verwandte Ressourcen“ auf die Arbeitsfläche. Mit dieser Funktionalität können Sie schnell ein präzises Diagramm erstellen, nachdem Sie eine erste Ressource zur Arbeitsfläche hinzugefügt haben.
Automatisiert vs. Freiform
Egal, ob Sie ein Diagramm wünschen, das sich automatisch erstellt, oder völlige kreative Freiheit bei der Gestaltung – Ihre Arbeitsfläche reagiert unterschiedlich auf Änderungen in der Wolkenstruktur. Wählen Sie den Ansatz, der zu Ihrem Arbeitsablauf passt:
| Wolkenereignis | Automatisiertes Diagramm | Freiform-Diagramm |
| Aktualisierungen der Ressourcenkonfiguration oder der Bezeichnung | Aktualisierungen erfolgen sofort im gesamten Diagramm. | Metadaten aktualisieren sich automatisch im kontextbezogenen Panel. |
| Eine neue Ressource wird der Cloud hinzugefügt | Erscheint automatisch und verbindet sich auf der Leinwand. | Erscheint im kontextuellen Panel. Füge es manuell über das Cloud-Menü hinzu, wenn du es brauchst. |
| Eine Ressource wird aus der Cloud gelöscht | Verschwindet automatisch von der Leinwand. | Die Form bleibt auf der Arbeitsfläche erhalten, verliert aber ihre Datenverbindung, sodass Sie entscheiden können, wann sie entfernt werden soll. |
| Am besten verwendet für... | Instandhaltung ohne Kontrolle. Ideal für lebendige Dokumentation und sofortige, genaue Sichtbarkeit. | Redaktionelles Design. Ideal für Architekturprüfungen, Präsentationen und Compliance-Audits. |
