Verwenden Sie ein Rasterlayout, um Inhalte in Lucid zu organisieren

Ansehen: Rasterlayout in der Lucid Suite

Gitterlayout aktivieren

Das Rasterlayout organisiert Inhalte in ein einstellbares Rastermuster innerhalb von Rahmen-, Container- und Schwimmbahnen und passt die Flächen automatisch an, wenn Inhalte hinzugefügt oder entfernt werden. Die Schritte zur Ermöglichung des Rasterlayouts für Rahmen-, Container- und Schwimmspuren unterscheiden sich in jedem Lucid Produkt. Schau dir die untenstehenden Abschnitte für Schritte zu Lucidchart und Lucidspark an.

In Lucidchart

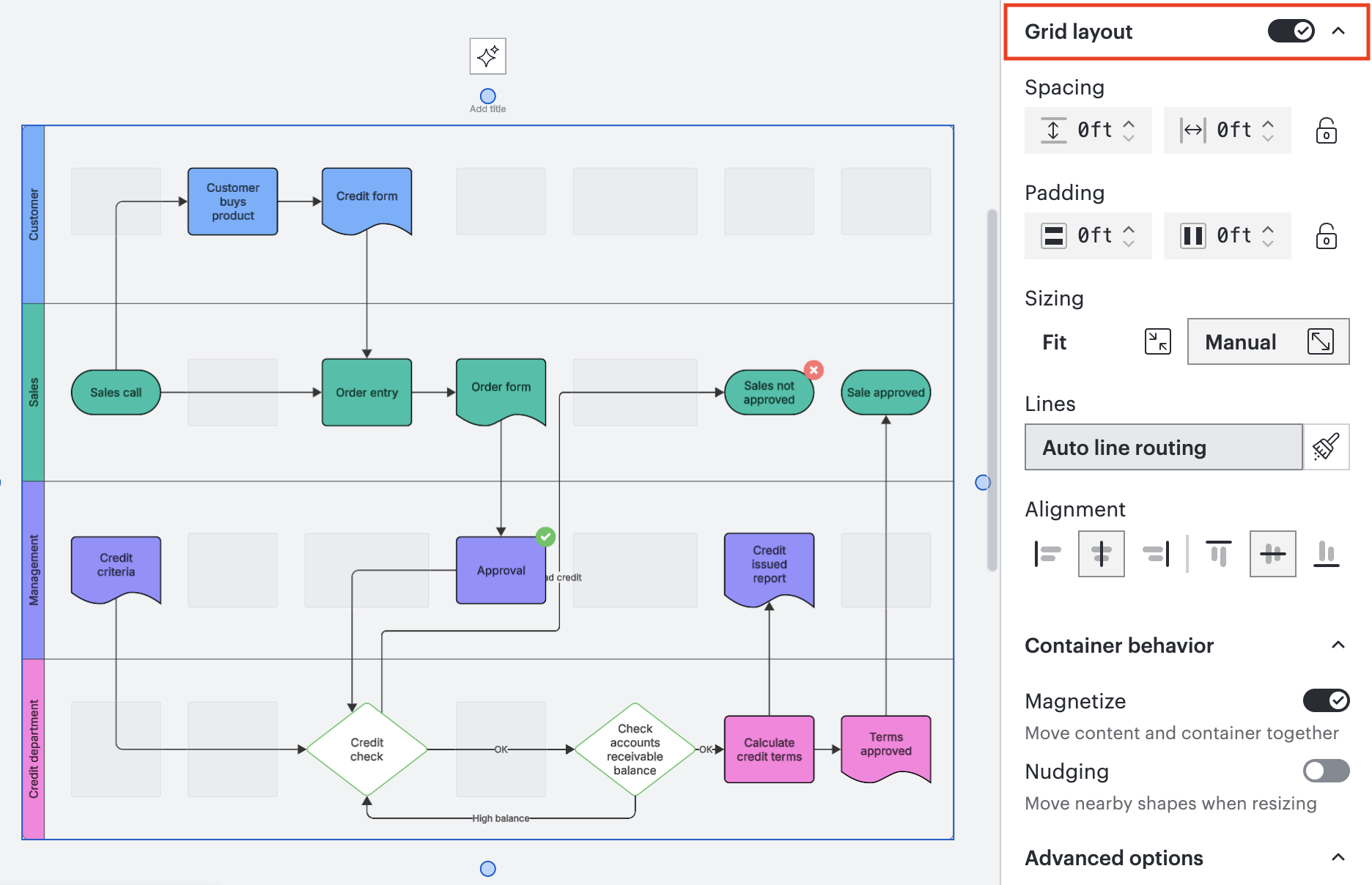

Um das Rasterlayout in Lucidchart zu aktivieren, folgen Sie diesen Schritten:

1. Wählen Sie den Rand eines Rasters, Containeroder einer Swimlane auf der Arbeitsfläche aus.
2. Schalten Sie "Rasterlayout" im Kontextpanel rechts auf der Leinwand ein.


Bestehende Gegenstände in der Rahmen-, Container- oder Schwimmbahn werden automatisch in ein Rastermuster eingeblendet. Weitere Anpassungsmöglichkeiten finden Sie im Abschnitt "Grid-Layout-Optionen anpassen " unten.

In Lucidspark

Um das Rasterlayout in Lucidspark zu ermöglichen, folgen Sie diesen Schritten:

1. Klicken Sie auf den Rahmen eines Rasters, Containeroder einer Swimlane auf dem Ada-Board.
2. Wählen Sie das Gitter-Layout-Symbol aus dem Kontextmenü aus, das erscheint.

3. Schalte "Rasterlayout" ein.



Bestehende Gegenstände im Rahmen, Container oder Schwimmbahn werden automatisch in ein Rastermuster umgeordnet. Weitere Anpassungsmöglichkeiten finden Sie im Abschnitt "Grid-Layout-Optionen anpassen " unten.

Verwendung des Rasterlayouts mit bestehendem Formular

Du kannst das Rasterlayout für bestehende Form auf der Leinwand aktivieren, auch wenn sie nicht von einem Rahmen-, Container- oder Swimlane begrenzt sind. Befolgen Sie die Schritte in den unten fettgedruckten Abschnitten, um dies in Lucidchart und Lucidsparkzu tun.

In Lucidchart

1. Wählen Sie zwei oder mehr Formulare auf der Arbeitsfläche aus.
   • Halten Sie „verschieben“ auf Ihrer Tastatur gedrückt, um mehrere Objekte auszuwählen.
2. Klicken Sie mit der rechten Maustaste auf die Auswahl.
3. Wähle in den angezeigten Optionen zum Raster-Layout hinzufügen .

Die Formulare werden zu einem Rahmen mit aktiviertem Rasterlayout hinzugefügt.

In Lucidspark

1. Wählen Sie zwei oder mehr Formulare auf der Arbeitsfläche aus.
   • Halten Sie „verschieben“ auf Ihrer Tastatur gedrückt, um mehrere Objekte auszuwählen.
2. Wählen Klicken Sie im erscheinenden Kontextmenü auf das Symbol „Schnellanordnung“.
3. Klicken Sie auf Raster-Layout anwenden.

Die Formulare werden zu einem Rahmen mit aktiviertem Rasterlayout hinzugefügt.

Aufräumen
In sowohl Lucidchart als auch Lucidsparkkann man eine Auswahl an Form aufräumen, was ähnlich wie das Rasterlayout funktioniert, ohne die Objekte in eine Rahmen-, Container- oder Schwimmbahn zu setzen.

Um Gegenstände auf der Arbeitsfläche aufzuräumen, befolgen Sie diese Schritte:

1. Wählen Sie drei oder mehr Formulare auf der Arbeitsfläche aus.
2. halten Sie über die Auswahl.
3. Klicken Sie in der unteren rechten Ecke der Auswahl auf Aufräumen .

Die Objekte werden auf der Arbeitsfläche in einem Rastermuster neu angeordnet und Sie haben die Möglichkeit, den Abstand zwischen den Objekten anzupassen.

Cluster
In Lucidspark können Sie eine Auswahl von Formularen gruppieren, die auf der Arbeitsfläche verteilt sind. Sammeln Sie Gegenstände in einem Gittermuster an einer Stelle auf der Arbeitsfläche.

Um Objekte auf der Arbeitsfläche zu gruppieren, befolgen Sie diese Schritte:

1. Wählen Sie drei oder mehr Formulare auf der Arbeitsfläche aus.
2. Wählen Klicken Sie im erscheinenden Kontextmenü auf das Symbol „Schnellanordnung“.
3. Klicken Sie auf Cluster.

Die Objekte werden auf der Arbeitsfläche in einem verdichteten Raster neu angeordnet.

Inhalte hinzufügen und verwalten Sie sie mithilfe eines Rasterlayouts

Nachdem Sie das Rasterlayout aktiviert haben, gibt es mehrere Möglichkeiten, Inhalte hinzuzufügen und zu verwalten. Schauen Sie sich die untenstehenden Abschnitte für weitere Details zum Hinzufügen, Umordnen und Überschneiden von Inhalten an.

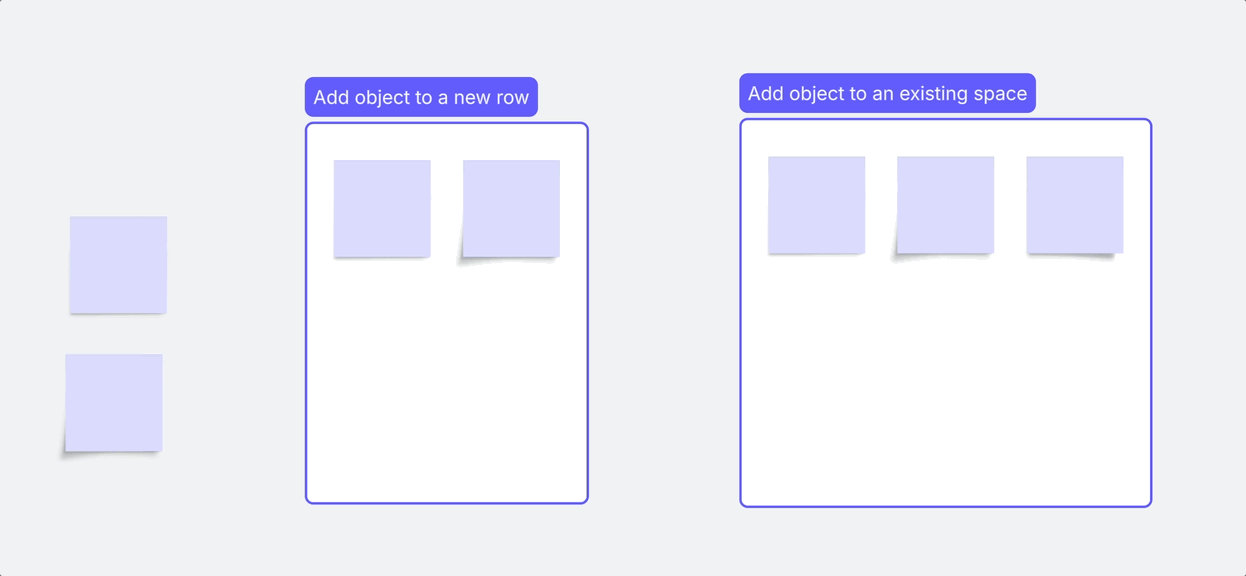

Neue Inhalte hinzufügen

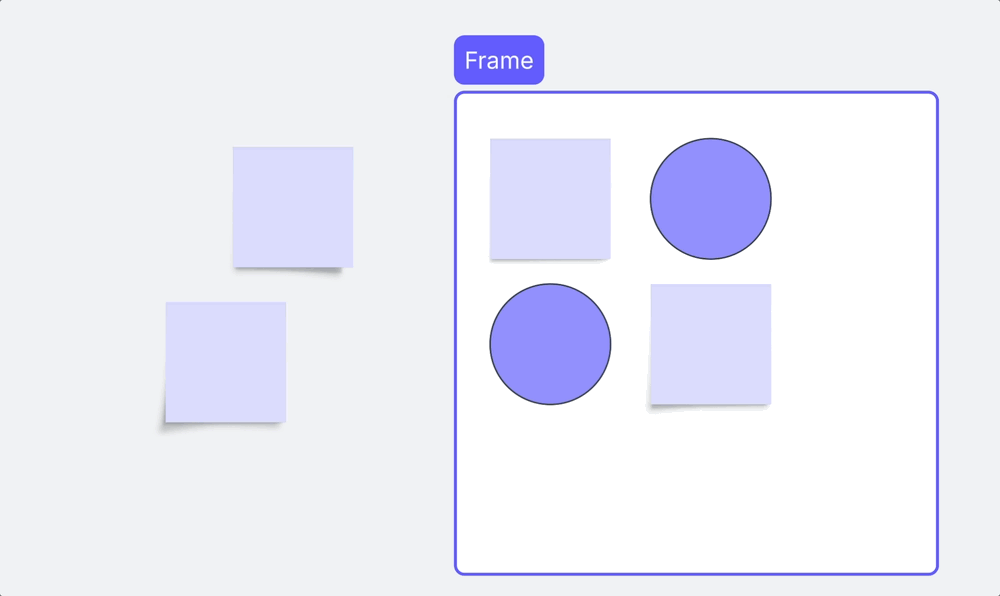

Sobald das Rasterlayout aktiviert ist, fügen Sie neue Inhalte hinzu, indem Sie sie in die Rahmen-, Container- oder Schwimmbahn ziehen.

• Legen Sie das Objekt über einer dunklen Linie ab, um das Objekt in eine neue Zeile oder Spalte einzufügen.
• Legen Sie das Objekt über einer schattierten Dropzone ab, um das Objekt zu einem vorhandenen Bereich hinzuzufügen.

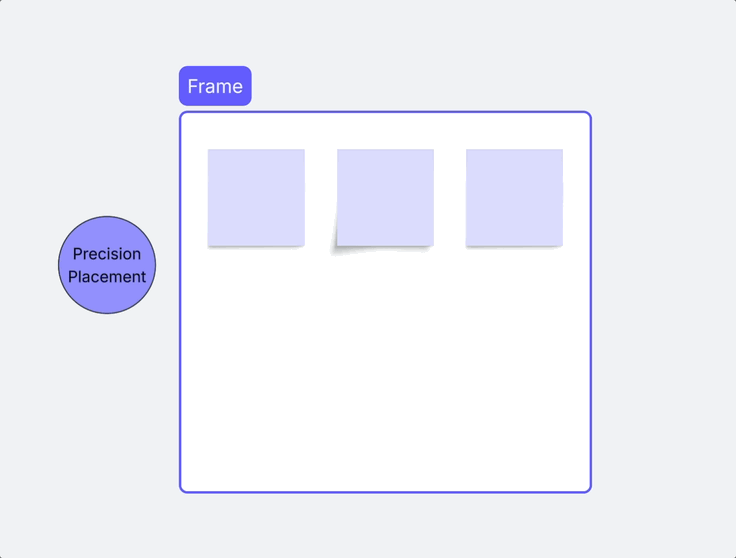

Präzisionsplatzierung
Um ein Objekt an einer exakten Stelle in einem Rahmen, Container oder Schwimmweg mit aktiviertem Rasterlayout zu platzieren, verwenden Sie präzise Platzierung. So kannst du das Raster-Snap vorübergehend deaktivieren, sodass du eine Form genau dort platzieren kannst, wo du sie möchtest.

Um die präzise Platzierung zu verwenden, gehen Sie folgendermaßen vor:

1. Wählen Sie ein Objekt aus.
2. Halten Sie die Strg-Taste (PC) bzw. Befehlstaste (Mac) auf der Tastatur gedrückt und ziehen Sie das Objekt an die gewünschte Position.

Eine gepunktete Linie erscheint und zeigt an, an welche Gitterzelle oder welches bestehende Objekt dein neues Objekt verankert wird. Wenn du es an einem bestehenden Objekt verankerst, werden die beiden gruppiert, was bedeutet, dass das Verschieben des ursprünglichen Objekts innerhalb der Rahmen-, Container- oder Schwimmbahn automatisch das neue Objekt mitbewegt.

Verschachteln Sie einen Rahmen, Container oder eine Schwimmbahn in einem anderen
Für eine zusätzliche Organisationsebene können Sie einen Rahmen, Container oder eine Schwimmbahn in einem separaten Rahmen, Container oder einer separaten Schwimmbahn verschachteln.

Der verschachtelte Rahmen, Container oder Schwimmspur belegt eine Kachel im Layout, behält aber seine eigenen Raster-Layout-Einstellungen bei. Zum Beispiel könnte ein verschachteltes Container eine andere Füllung und Abstand haben als das übergeordnete Rahmen, in dem es verschachtelt ist.

Um einen Rahmen, Container oder Schwimmweg zu verschachteln, ziehe ihn in einen beliebigen Rahmen, Container oder Schwimmbahn mit aktiviertem Rasterlayout.

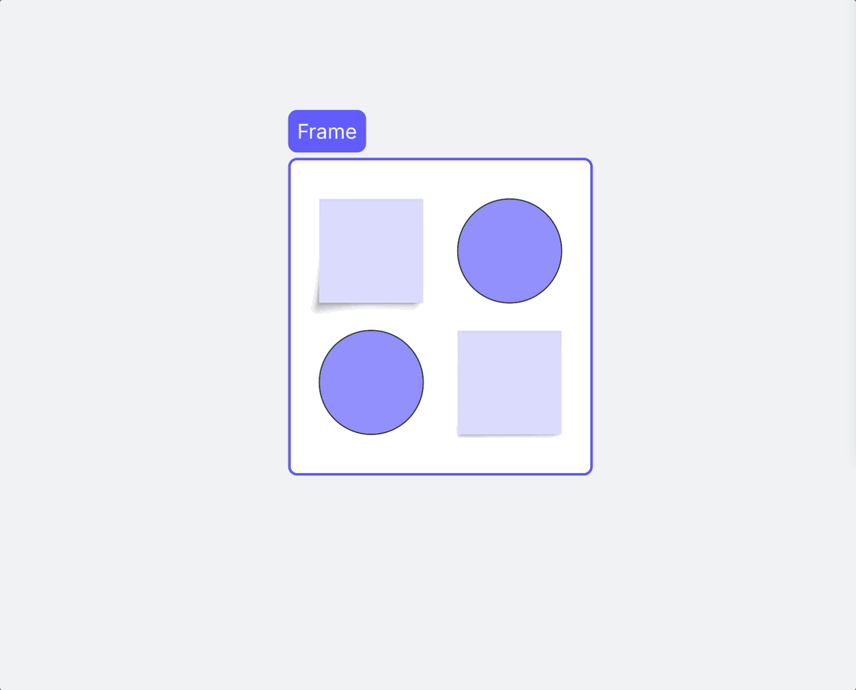

Objekte neu anordnen

Um die Platzierung von zwei Objekten zu vertauschen, ziehen Sie ein Objekt per Drag & Drop auf ein anderes.

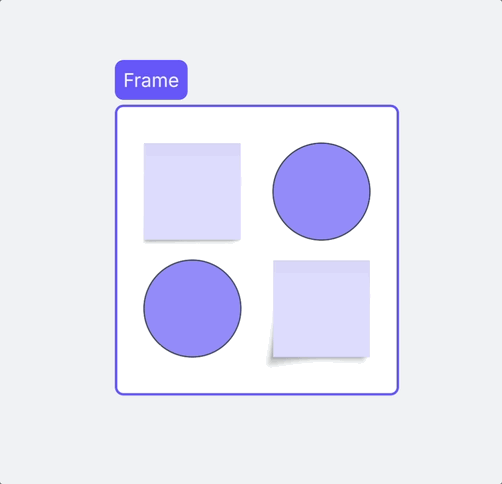

Spannen eines Objekts über mehrere Zellen

Du kannst ein Objekt, Rahmen, Containeroder eine Schwimmbahn über mehrere Zellen in einem Rasterraster spannen, indem du die untenstehenden Schritte befolgst.

In Lucidchart

1. Wählen Sie das Objekt, den Rahmen, den Container oder die Swimlane aus, die sich über mehrere Zellen erstrecken soll.
2. Klicken das Kontextfenster-Symbol aus der oberen rechten Ecke des Arbeitsbereichs.
3. Klicken Sie unter „Zellen überspannen“ auf das Dropdown-Menü.
4. Wählen Sie eine Option aus dem Dropdown-Menü:
   • Besetzen Sie eine Zelle , um die Form in einer Zelle zu belassen. Die Form erstreckt sich nicht über mehrere Zellen, auch wenn die Größe geändert wird.
   • Horizontal ausdehnen , damit die Form über mehrere horizontale Zellen gespannt werden kann.
   • Vertikal ausdehnen , damit die Form über mehrere vertikale Zellen gespannt werden kann.
   • Überspannen Sie beide Richtungen , damit die Form sowohl horizontal als auch vertikal über mehrere Zellen gespannt werden kann.
5. Verwenden Sie die Pull-Registerkarten, die an den Rändern des Objekts angezeigt werden, um es in die gewünschte Richtung zu spannen.

Das Objekt belegt nun mehrere Zellen im Rastergitter.

In Lucidspark

1. Wählen Sie das Objekt, den Rahmen, den Container oder die Swimlane aus, die sich über mehrere Zellen erstrecken soll.
2. Klicken das Symbol „Zellen überspannen“ aus der angezeigten Kontext-Leiste.
   • Wenn Sie die Spannweiteneinstellungen für diese Form zuvor aktualisiert haben, kann das Symbol anders aussehen.
3. Wählen Sie eine Option aus dem angezeigten Bereich aus:
   • Besetzen Sie eine Zelle , um die Form in einer Zelle zu belassen. Die Form erstreckt sich nicht über mehrere Zellen, auch wenn die Größe geändert wird.
   • Horizontal ausdehnen , damit die Form über mehrere horizontale Zellen gespannt werden kann.
   • Vertikal ausdehnen , damit die Form über mehrere vertikale Zellen gespannt werden kann.
   • Überspannen Sie beide Richtungen , damit die Form sowohl horizontal als auch vertikal über mehrere Zellen gespannt werden kann.
4. Verwenden Sie die Pull-Registerkarten, die an den Rändern des Objekts angezeigt werden, um es in die gewünschte Richtung zu spannen.

Das Objekt belegt nun mehrere Zellen im Rasterlayout.

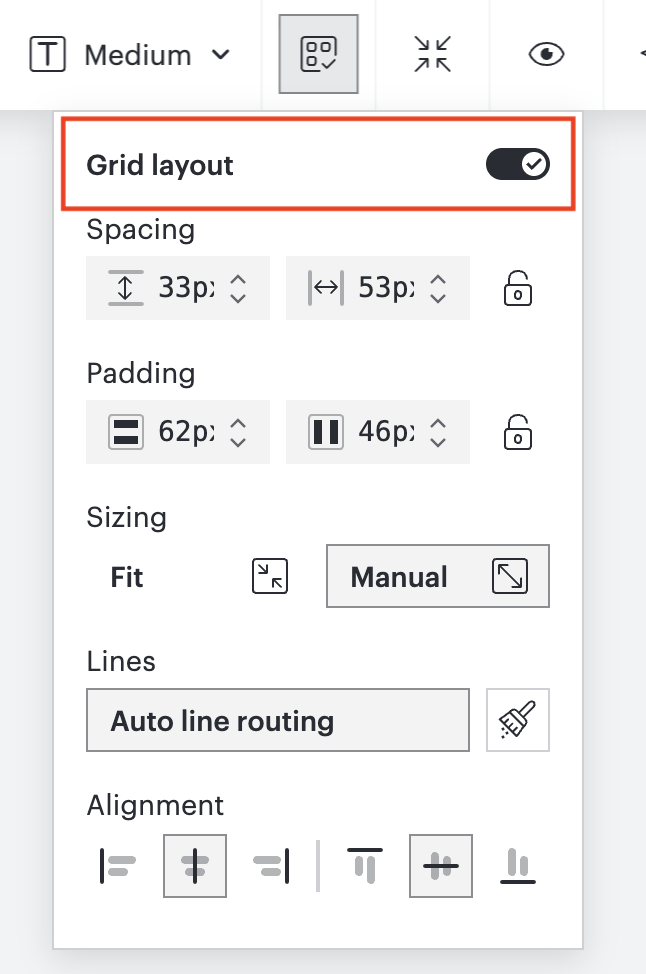

Gitterlayout-Optionen anpassen

Nachdem du das Rasterlayout für einen Rahmen, Container oder Schwimmweg aktiviert hast, kannst du das Layout und die Platzierung jedes Objekts anpassen. Diese Optionen sind auch nach der Erstellung eines Diagramms in Lucidchart mit KI verfügbar.

Um auf die Raster-Layout-Einstellungen zuzugreifen, folgen Sie diesen Schritten:

1. Wählen Sie das Rahmen eines Rahmen-, Container- oder Schwimmpfads, bei dem das Rasterlayout aktiviert ist.
2. Finden Sie die Raster-Layout-Einstellungen:
   1. In Lucidchart befinden sich die Einstellungen im Kontextmenü, das sich auf der rechten Seite der Arbeitsfläche öffnet.
   2. In Lucidspark wählen Sie das Gitter-Layout-Symbol aus dem Kontextmenü aus, das erscheint.

In den Raster-Layout-Einstellungen können Sie Folgendes anpassen:

• Abstand/Pause: Ändern Sie den Abstand zwischen Objekten mithilfe der Pfeiltasten nach oben und unten oder durch Eingabe eines neuen Zahlenwerts.
• Größen: Wählen Sie eine Größenoption. "Anpassen" passt automatisch die Größe von Rahmen, Containeroder Schwimmbahn an, um Objekte darin unterzubringen, während "Manuell" es ermöglicht, die Ecke manuell zu ziehen, um Zellen im Rasterlayout hinzuzufügen oder abzuziehen.
• Linien: Auto-Linien-Routing aktivieren oder deaktivieren. Das Auto-Linien-Routing ist standardmäßig aktiviert, wodurch Linien in den optimalen Weg einrasten und Überlappungen mit anderen Objekten vermieden werden.
  • Wenn Sie das automatische Linien-Routing deaktiviert haben, können Sie vorhandene Linien in Ihrem Rahmen, Container oder Ihrer Swimlane einmalig schnell bereinigen, indem Sie klicken. das Symbol der Schnellanordnung Linien.
• Ausrichtung: Verändere, wie Objekte in der Zelle, in der sie sich befinden, ausgerichtet sind.


Manuell den Abstand zwischen den Objekten anpassen

Um den Abstand zwischen Objekten zu vergrößern oder zu verkleinern, gehen Sie folgendermaßen vor:

1. Wählen Sie den Rand eines Rasters, Containeroder einer Swimlane auf der Arbeitsfläche aus.
2. Klicken und ziehen Sie die Linien, die zwischen Objekten angezeigt werden, horizontal oder vertikal, um Leerzeichen hinzuzufügen oder zu entfernen.
   • Halten Sie die Umschalttaste auf Ihrer Tastatur gedrückt, während Sie die Linien ziehen, um das Seitenverhältnis zu sperren.

Erbe Einstellungen von einem Eltern- auf einen Kind-Container

Wenn du einen Container nestest, kannst du ihn setzen, bringen, einstellen und so erben, dass du die Layout-Einstellungen des Elternteils erbst, indem du folgende Schritte befolgst:

1. Wählen Sie den verschachtelten (Kind-)Container aus.
2. Wählen Sie das Gitter-Layout-Symbol im Kontextmenü aus .
3. Klicken Sie oben im angezeigten Panel auf Inheriten .

Layout-Einstellungen wie Abstand und Füllmaterial entsprechen dem übergeordneten Container. Klicken Sie auf Benutzerdefiniert , um zu setzen, bringen, einstellen einzigartige Layout-Einstellungen für den verschachtelten Container.

FAQ

Warum bekomme ich einen Fehler, wenn ich versuche, das Rasterlayout zu verwenden?
Ein Fehler tritt auf, wenn das Gitterlayout auf einen nicht unterstützten Objekttyp trifft. Nicht unterstützte Objekttypen sind Tabellen, Zeitlinien, Organigramm, Visual Activities, Dynamic Tabellen und Smart Containers.
