Verwendung bedingter Formatierung in einem Lucidscale-Modell zum Hervorheben und Organisieren bestimmter Ressourcen mit Stilelementen und Symbolen basierend auf den zugrunde liegenden Ressourcenmetadaten.

Hinweis: Die in diesem Artikel beschriebenen Funktionen werden von Screenshots und Beispielen eines AWS-Architekturdiagramms begleitet, sind aber für alle vom Anbieter generierten Das Modell (AWS, Azure, Google Cloudzugänglich.

Anschauen: Filter und bedingte Formatierung

Erstellen Sie Regeln mithilfe der bedingten Formatierung

Erstellen Sie eine neue Regel

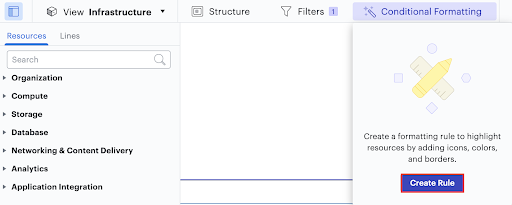

Um die erste Regel zu erstellen, öffnen Sie das Menü zur bedingten Formatierung, indem Sie oben im Arbeitsbereich auf das Zauberstabsymbol klicken und dann auf Regel erstellenklicken.

Wie

Nachdem Sie die erste Regel erstellt haben, können Sie weitere Regeln hinzufügen, indem Sie oben im Menü „Bedingte Formatierung“ auf + Neue Formatierungsregel erstellen klicken.

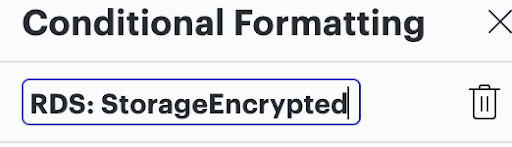

Benennen Sie eine Regel

Wenn Sie eine Regel erstellen, ist es hilfreich, der Regel zunächst einen Namen zu geben, damit Sie sich daran erinnern, worauf sich die Regel bezieht. Wenn Sie beispielsweise eine Regel erstellen, um zu ermitteln, welche in einem Modell gerenderten RDS-DB-Instanzen keine verschlüsselten Daten haben, können Sie die Regel „RDS: StorageEncrypted“ nennen. Sie können jederzeit oben auf den Titel doppelklicken, um den Regelnamen zu bearbeiten.

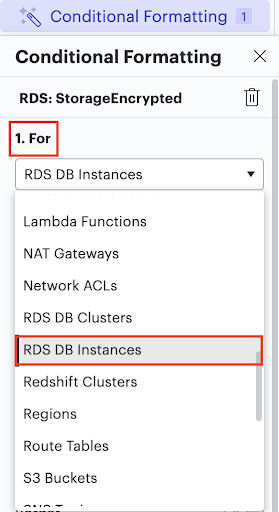

1. Für – Wählen Sie den Ressourcentyp aus, auf den die Regel angewendet werden soll

Sie können bedingte Formatierungsregeln auf bestimmte Ressourcentypen in einem Modell anwenden oder Regeln auf alle Nicht-Container-Ressourcentypen anwenden. Durch Auswahl einer im Dropdown-Menü unter „ Für “ aufgeführten Ressource (z. B. „RDS DB-Instanzen“)wird die Regel auf alle im Modell gerenderten Ressourcen dieser Klasse angewendet.

Für

2. Wenn – Bedingungen erstellen

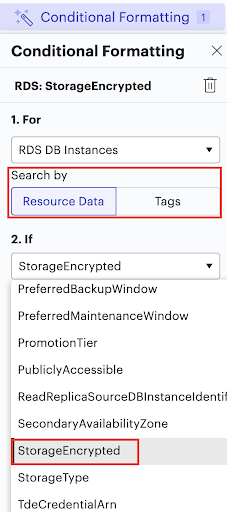

Um eine „Wenn“-Bedingung zu erstellen, wählen Sie zunächst zwischen zwei Kategorien von Metadaten: Ressourcendaten oder Tags. Jede Kategorie stellt eine Liste verschiedener Metadatenfelder dar, die mit Ressourcen importiert wurden. DasMetadatenfeld,das Sie nach der Auswahl einer Kategorie im Dropdown-Menü „ Wenn “ auswählen, ist das Feld, dessen Bedingung von Lucidscale überprüft werden soll.

Falls

Rendern Sie Ressourcendaten

Nachdem Sie in Schritt 1 ausgewählt haben, auf welche Ressource die Regel angewendet werden soll, wählen Sie Ressourcendaten ausund klicken Sie auf das Dropdown-Menü unter „Wenn“, um eine Liste aller mit dieser Ressource importierten Metadatenfelder anzuzeigen. Diese Felder werden auch auf der Registerkarte „Konfiguration“ des Datenfensters rechts neben dem Arbeitsbereich angezeigt, wenn eine gerenderte Ressource ausgewählt ist.

Tags rendern

Nachdem Sie in Schritt 1 eine Ressource ausgewählt haben, auf die eine Regel angewendet werden soll, wählen Sie Tags ausund klicken Sie auf das Dropdown-Menü unter „Wenn“, um eine Liste der Tags anzuzeigen, die Sie für diese Ressource über Ihren Cloud-Anbieter definiert haben. Diese Werte werden auch als Tag-Array auf der Registerkarte „Konfiguration“ des Datenfensters rechts neben dem Arbeitsbereich angezeigt und auch auf der Registerkarte „Kuratierte Daten“ unter „Tags“ aufgeführt.

Hinweis: Die Werte, die im Satz von „Tag“-Werten vorhanden sind, werden in der Konsole Ihres Cloud-Anbieters definiert.

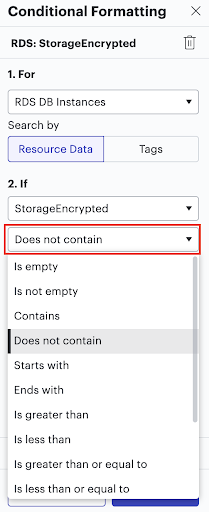

Nachdem Sie ein Metadatenfeld ausgewählt haben, können Sie eine Bedingung aus einer Liste von 14 Optionen auswählen:

Abhängig

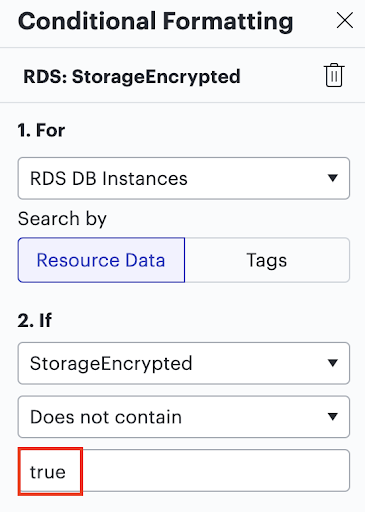

Anschließend können Sie den Wert angeben, nach dem die Regel suchen soll. Um mit unserem Beispiel fortzufahren: Wenn Sie eine Regel erstellen, um zu identifizieren, welche in einem Modell gerenderten RDS-DB-Instanzen keine verschlüsselten Daten haben, dann hätten Sie „RDS-DB-Instanzen“ als Ressource für die Regel und „StorageEncrypted“ als Metadatenfeld ausgewählt auf die sich die Regel bezieht.

Sie können dann eine Bedingung wie „Enthält nicht“ auswählen und dann „wahr“ als Wert eingeben. Dadurch werden alle RDS-DB-Instanzen in einem Modell hervorgehoben, deren Metadatenfeld „StorageEncrypted“ nicht den Wert „true“ aufweist.

Abhängig

3. Dann – Formatierung auswählen

Im Abschnitt „Dann“ können Sie aus drei Formatierungsoptionen wählen:

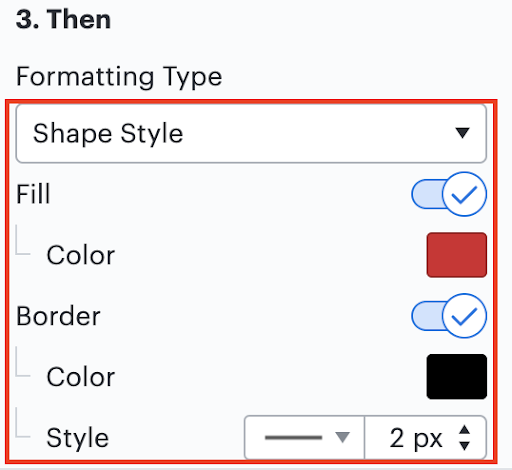

Formstil anwenden

Wenn Sie den Formstil als Formatierung auswählen, können Sie aus den folgenden Optionen wählen: Formfüllfarbe, Rahmenfarbe, Rahmenstil und Rahmenbreite. Die von Ihnen angegebenen Stiloptionen werden auf alle Ressourcen angewendet, die die Bedingung(en) der Regel erfüllen.

Abhängig

Fügen Sie Symbole hinzu

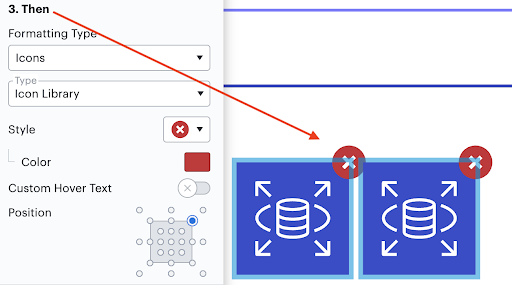

Wenn Sie Symbole als Formatierungsoption auswählen, können Sie den „Typ“ des Symbols auswählen (Symbole aus der Lucidscale-Bibliothek, ein benutzerdefinierter Symbol-Upload oder ein Text-Badge), den Stil anpassen, Hover-Text hinzufügen (optional) und angeben, wo die Das Symbol erscheint auf der Ressource mit der Auswahl „Position“.

In diesem Beispiel haben wir uns für die Verwendung der Symbolbibliothek von Lucidscale entschieden, ein „X“-Symbol ausgewählt und uns dafür entschieden, es in der oberen rechten Ecke der Ressource darzustellen, wenn es die Bedingungen der Regel erfüllt.

Abhängig

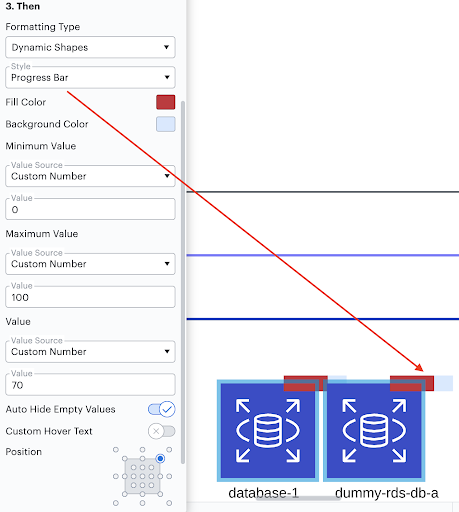

Verwenden Sie dynamische Formen

Wenn Sie dynamische Formen auswählen, können Sie den Formstil, die Farbe, die die Form füllt, die Farbe des Hintergrunds der Form auswählen und dann die Parameter für den Wert der Form angeben.

Um beispielsweise einen Fortschrittsbalken anzuzeigen, der den prozentualen Abschluss einer Aufgabe von 0 bis 100 Prozent anzeigt, können Sie eine benutzerdefinierte Zahl als Wertquelle auswählen und 0 und 100 als Mindest- und Höchstwerte eingeben (siehe Beispiel unten). .

Sie können auch Formdaten oder Formeln verwenden, um die Mindest- und Höchstwerte anzugeben (obwohl dies in den meisten Anwendungsfällen weniger üblich ist).

Wählen Sie abschließend im Abschnitt „Wert“ den Wert aus, den die Form widerspiegeln soll. Wenn das Wertfeld beispielsweise die Zahl 70 enthielt, zeigen alle Fortschrittsbalken einen Abschluss von 70 Prozent an. Anstatt „Benutzerdefinierte Zahl“ als Wertquelle zu wählen, ist es im Allgemeinen hilfreicher, Formdaten oder eine Formel zu verwenden, um diese Zahl so anzugeben, dass sie für jede Form eindeutig ist.

Sie können auch Hover-Text hinzufügen, der angezeigt wird, wenn jemand mit dem Mauszeiger über ein Symbol fährt.

Abhängig

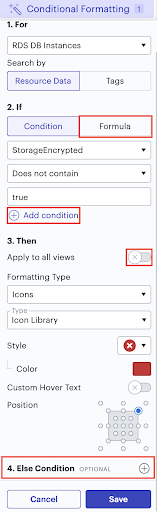

Greifen Sie auf erweiterte Regeloptionen zu

Erweitert

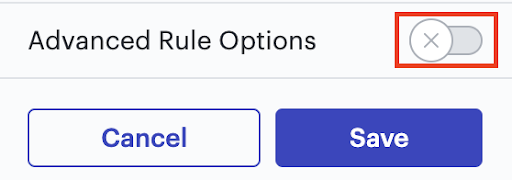

Durch Umschalten des Schalters „Erweiterte Regeloptionen“ unten im Editor für bedingte Formatierung werden zusätzliche Anpassungsoptionen für eine Regel angezeigt: „Formel“, „Oder/Und“-Bedingungen, „Auf alle Ansichten anwenden“ und „Sonst/Sonst wenn“-Bedingungen .

Abhängig

Wenden Sie eine Formel an

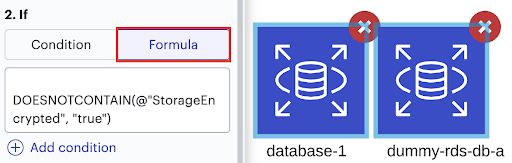

Verwenden Sie die Formelsyntax von Lucid, um Ihre eigene bedingte Prüfung zu schreiben. Wenn Sie die Option „Formel“ für eine „Wenn“-Bedingung auswählen, erscheint ein Feld, in das Sie die Formel eingeben können.

Abhängig

Weitere Informationen: Eine ausführlichere Dokumentation zur Verwendung von Formeln in Regeln für die bedingte Formatierung finden Sie in der folgenden Ressource: Klare Formeln.

Auf alle Ansichten anwenden

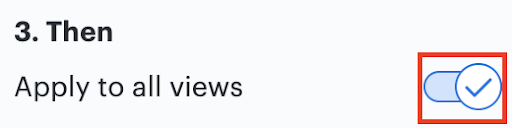

Wenn Sie „Auf alle Ansichten anwenden“ unter „3. Dann“ aktivieren, wird die bedingte Formatierungsregel auf alle Ansichten angewendet, die Sie zuvor erstellt haben, sowie auf alle neuen Ansichten, die Sie erstellen.

Wie

Fügen Sie eine „Oder“- oder „Und“-Bedingung hinzu

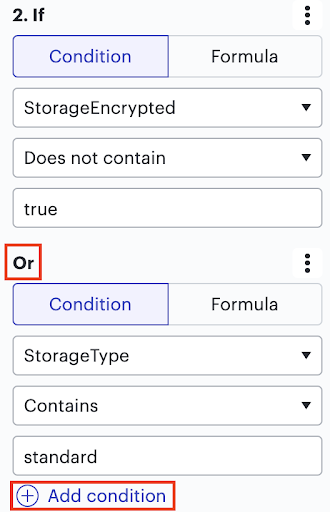

Wählen Sie + Bedingung hinzufügen aus. Durch das Hinzufügen einer „Oder“-Bedingung können Sie eine zweite Bedingung angeben, die, wenn sie wahr ist, die gleiche Formatierung wie eine „Wenn“-Bedingung auslöst. „Und“- und „Oder“-Bedingungen haben dieselben Felder und dasselbe Layout wie „Wenn“-Bedingungen, wenn „Erweiterte Regeloptionen“ aktiviert ist.

Mit einer „Und“-Bedingung können Sie angeben, dass SOWOHL die „Wenn“- als auch die „Und“-Bedingung erfüllt sein müssen, bevor die Formatierung angewendet wird.

Abhängig

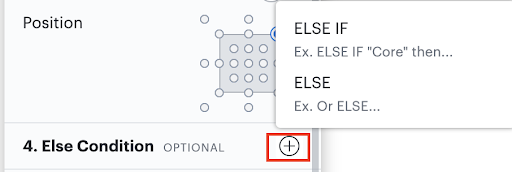

Fügen Sie eine „Else“- oder „Else If“-Bedingung hinzu

Fügen Sie eine „Sonst“- oder „Sonst wenn“-Bedingung hinzu, wenn Sie eine Formatierung auf die Formen in einer Auswahl anwenden möchten, die die oben angegebenen Bedingungen NICHT erfüllen. Sie können „Else“- und „Else If“-Bedingungen auf die gleiche Weise festlegen wie die „If“-Bedingungen.

Abhängig

Speichern Sie eine Regel

Klicken Sie unten im Regeleditor aufSpeichern, um eine Regel zu speichern. Sobald Sie eine Regel speichern, wird sie automatisch auf alle gerenderten Formen der Ressourcenklasse angewendet, die Sie in 1.Forausgewählt haben.

Regeln für bedingte Formatierung verwalten

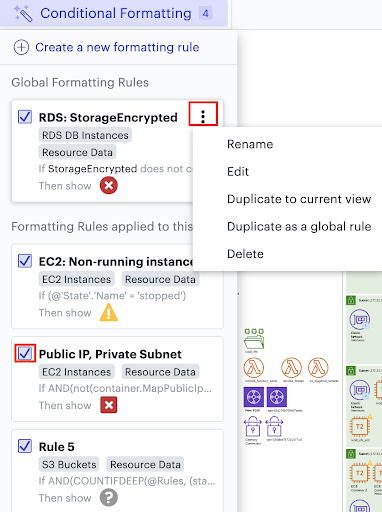

Sobald eine Regel erstellt und gespeichert wurde, wird sie im Menü „Bedingte Formatierung“ aufgeführt. Diese Liste erscheint immer dann, wenn Sie auf das Zauberstab-Symbol klicken und keine bestimmte Regel bearbeiten. In der Regelliste können Sie Regeln umbenennen, bearbeiten, duplizieren oder löschen, indem Sie auf das Dreipunktmenü oben rechts in einer Regel klicken und eine der Optionen auswählen. Sie können die Anwendung der Regel auch aufheben, indem Sie das Kontrollkästchen neben dem Regelnamen deaktivieren.

Abhängig

Standardmäßig werden von Ihnen erstellte Regeln nur auf die Ansicht angewendet, in der Sie sie erstellt haben. Regeln können auch als „globale“ Regeln festgelegt werden, die auf alle vorhandenen Ansichten und neue Ansichten, die Sie erstellen, angewendet werden.

Beispielformeln für Regeln zur bedingten Formatierung

AWS

Beispiel 1: Öffentliche IP-Adresse in einem privaten Subnetz

Wenn bei Ihnen ein Cloud-Audit ansteht, möchten Sie möglicherweise EC2-Instanzen hervorheben, die über eine öffentliche IP-Adresse in einem privaten Subnetz verfügen.
Nachdem Sie EC2-Instanzen in 1.Forausgewählt haben, können Sie in 2.If die folgende Formel verwenden, um diese Ressourcen zu identifizieren:
AND(not(container.MapPublicIpOnLaunch), @PublicIpAddress)
Sie können auch benutzerdefinierten Hover-Text in 3anzeigen . Dadurch wird dann die genaue IP-Adresse einer hervorgehobenen Ressource gerendert, über die Sie den Mauszeiger bewegen:
Die IP-Adresse {{=@PublicIpAddress}} ist öffentlich und befindet sich in einem privaten Subnetz

Beispiel 2: EC2-Instanzen gestoppt

Möglicherweise möchten Sie „gestoppte“ EC2-Instanzen in Ihrem Konto hervorheben.
Nachdem Sie in 1.For„EC2-Instanzen“ ausgewählt haben , können Sie in 2.If die folgende Formel verwenden, um EC2-Instanzen zu identifizieren, die nicht ausgeführt werden:
(@'State'.'Name' = 'stopped')

Beispiel 3: Standard-VPC

Nachdem Sie VPCs in 1.For ausgewählt haben, können Sie in 2.If die folgende Formel verwenden, um die Standard-VPC zu identifizieren:
AND(@IsDefault, enthält(@'$Name', 'VPC'))

Azure

Beispiel: Verschlüsseltes Speicherkonto

Möglicherweise möchten Sie alle verschlüsselten Speicherkonten in Ihrem Abonnement hervorheben.

Nachdem Sie in 1.Für„Speicherkonten“ ausgewählt haben , können Sie in 2.Wenn die folgende Formel verwenden , um verschlüsselte Speicherkonten im Abonnement zu identifizieren:
=@"encryption".services.blob.enabled

Google Cloud (ehemals GCP)

Beispiel: Eigentümer des BigQuery-Datasets

Möglicherweise möchten Sie den Eigentümer eines BigQuery-Datensatzes identifizieren.
Nachdem Sie in 1.For„BigQuery Datasets“ ausgewählt haben , können Sie in 2.If die folgende Formel verwenden , um BigQuery Datasets zu identifizieren, die im Metadatenfeld „userByEmail“ einen Wert haben, der mit dem Besitzer verknüpft ist:
=ISNOTEMPTY(this.access.userByEmail)
Anschließend können Sie in Schritt 3 einen benutzerdefinierten Hover-Text anzeigen. Dadurch wird der im Metadatenfeld „userByEmail“ ausgefüllte Wert gerendert, bei dem es sich normalerweise um die E-Mail-Adresse des Eigentümers handelt:
=this.access.userByEmail
