Linien sind für die Erstellung von Diagrammen unverzichtbar. Deshalb möchte Lucidchart die Arbeit damit so einfach und intuitiv wie möglich gestalten. Lies diesen Artikel, um mehr darüber zu erfahren, wie du Zeilen hinzufügst, formatierst und personalisierst.

Kostenlos	Individuell	Team	Unternehmen	FedRAMP

Linien zu einem Diagramm hinzufügen

Es gibt vier Möglichkeiten, eine Zeile hinzuzufügen:

Klicken Sie manuell auf ein Objekt und ziehen Sie es
Fügen Sie schnell eine Linie und Form aus einem Objekt hinzu
Ziehen Sie die Linienform aus dem Menü „Form“.
Klicken Sie mit der rechten Maustaste und fügen Sie es direkt zur canvashinzu

Fügen Sie manuell eine Linie von einem Objekt hinzu

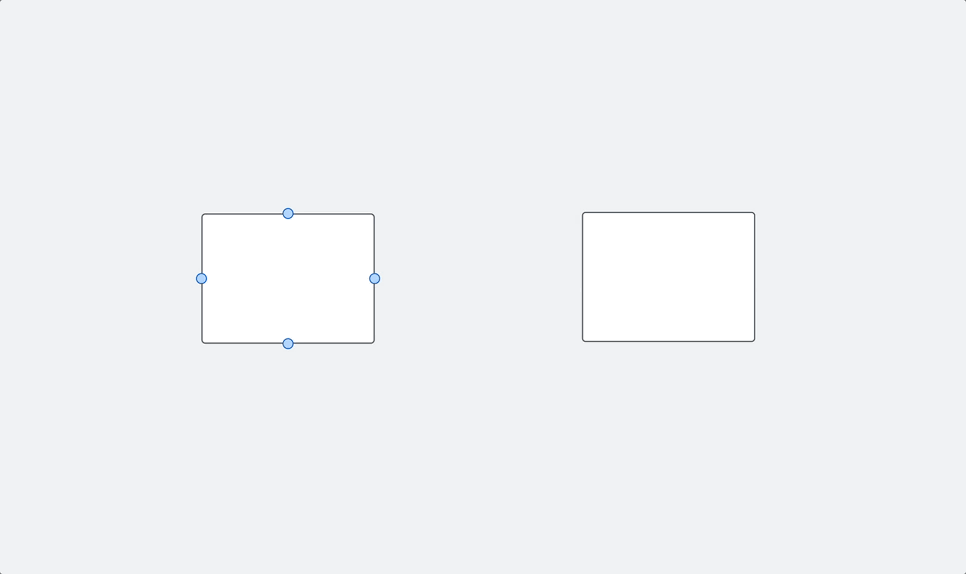

Bewegen Sie den Cursor über eine Form.
Klicken Sie auf einen runden roten Knoten an der Seite eines Objekts und ziehen Sieden Cursor vom Objekt weg.

Sie können die Linie mit demselben Objekt oder einem anderen Objekt verbinden oder ein neues Objekt hinzufügen, indem Sie eines aus dem Menü auswählen, das angezeigt wird, wenn Sie die Maus auf der leeren Arbeitsfläche loslassen.


Wenn Sie kein neues Objekt zu einer Linie hinzufügen möchten, klicken Sie auf eine beliebige Stelle auf der Arbeitsfläche, um das Fenster mit der automatischen Eingabeaufforderung für Formen zu schließen.

So deaktivieren Sie das Fenster für die automatische Eingabeaufforderung von Formen:

Öffnen Sie Ihre Kontoeinstellungen, indem Sie Ihr Profilbild oder Ihre Initialen in der oberen rechten Ecke auswählen.
Klicken Sie im Menü auf der linken Seite Ihres Bildschirms auf Dokumenteinstellungen.
Wählen Sie den Tab Lucidchart.
Suchen Sie den Abschnitt „Nach dem Zeichnen von Linien“.
Wählen Sie „Nichts tun“.

Fügen Sie schnell eine Linie und Form aus einem Objekt hinzu

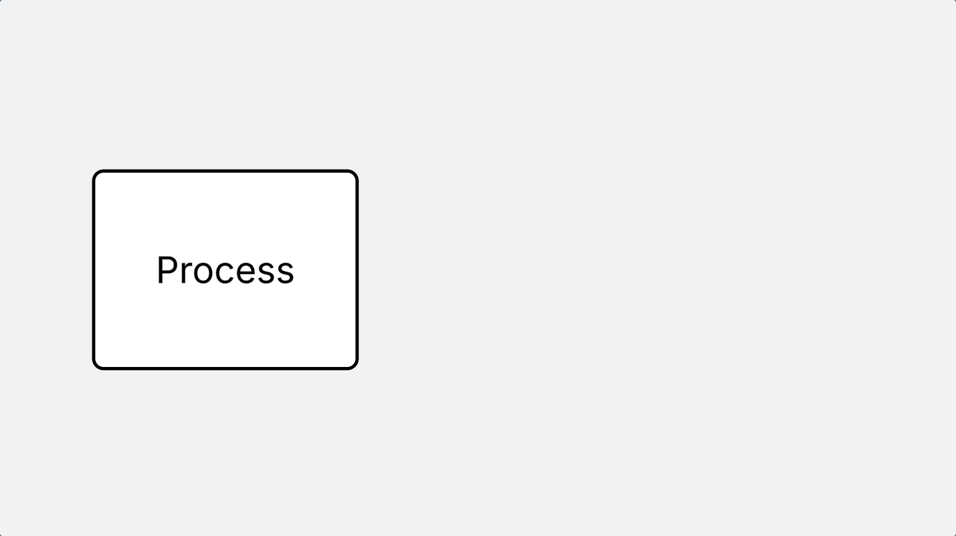

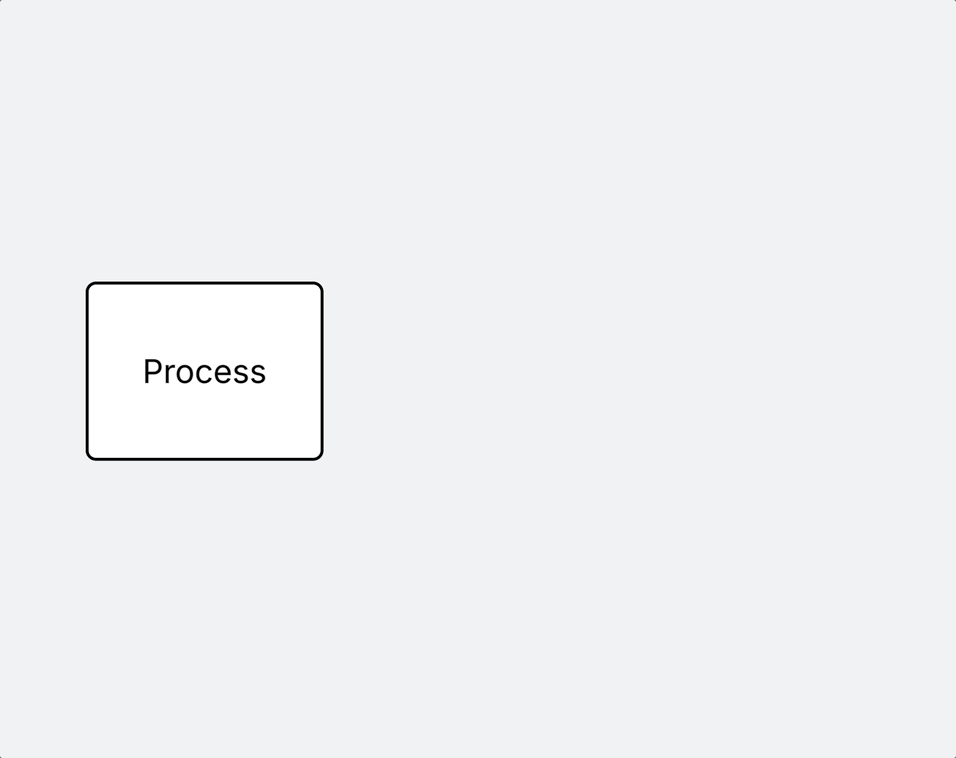

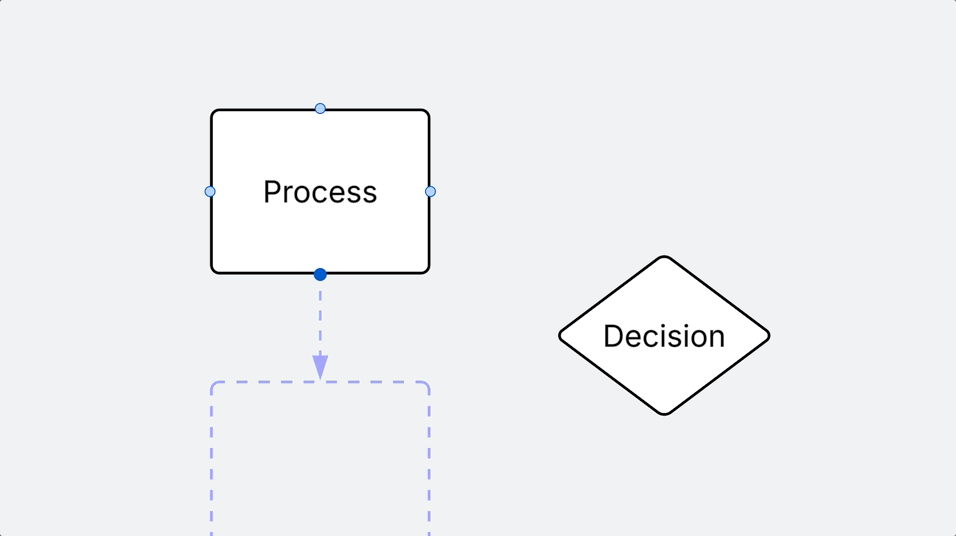

Bewegen Sie den Mauszeiger über einen runden roten Knoten einer Form.
Überprüfen Sie in der angezeigten Vorschau, wo die Linie und die Form hinzugefügt werden.
Klicken Sie auf einen runden roten Knoten, der auf oder um die Form herum erscheint, um die in der Vorschau angezeigte Linie und Form hinzuzufügen.

Tipp: Wenn Platz verfügbar ist, werden die neue Linie und Form in Richtung des runden Knotens hinzugefügt, auf den Sie klicken. Wenn in dieser Richtung bereits eine Form vorhanden ist, wird ein neuer Zweig erstellt.

Hinzufügen einer Linie aus dem Menü „Form“

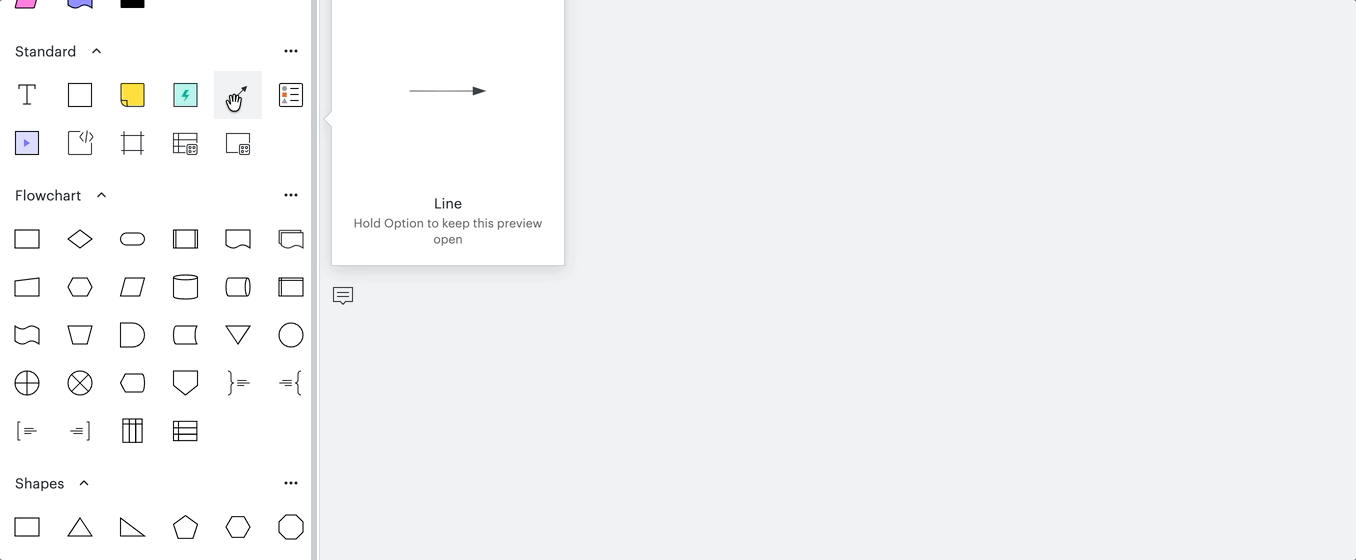

Klicken und ziehen das Linien- und Pfeilsymbol aus dem Abschnitt "Standard" des Formmenüs.
Verschieben Sie die Linie, indem Sie ihren Körper ziehen, und verlängern Sie sie, indem Sie eines ihrer Enden ziehen.

Hinzufügen einer Linie direkt auf der Arbeitsfläche

Klicken Sie mit der rechten Maustaste auf die Arbeitsfläche.
Wähle im erscheinenden Menü Linie zeichnen.

Zusätzliche tipps:

Wenn Sie ein Objekt verschieben, das durch eine Linie mit einem anderen Objekt verbunden ist, wird die Linie ebenfalls bewegt, sodass die Verbindung bestehen bleibt.
Halten Sie beim Zeichnen einer Linie die Umschalttaste auf Ihrer Tastatur gedrückt, damit der Pfad einer geraden Linie mit 45˚-Schritten folgt.
Erstellen Sie eine Linie, die sich unabhängig von einer Form bewegt, indem Sie „Linienverbindungen“ in den Dokumenteinstellungendeaktivieren.

Wenn Sie Linienverbindungen deaktivieren, können Sie neue Linien unabhängig voneinander verschieben, sodass sie nicht automatisch mit einem Shape verbunden werden. Linien, die bereits vor dem Deaktivieren von Linienverbindungen mit Shapes verbunden waren, bleiben jedoch verbunden und können nicht unabhängig voneinander verschoben werden.

Formatieren und Ändern von Linien

Mit den zahlreichen Linienmodifikationsoptionen von Lucidchart haben Sie die Kontrolle darüber, wie Ihre Linien aussehen. Um eine Änderung an einer einzelnen Zeile vorzunehmen, wählen Sie die Zeile aus und navigieren Sie zum entsprechenden Abschnitt der Formatierungssymbolleiste über Ihrer Leinwand. Um die Standardzeileneinstellungen eines Dokuments festzulegen, stellen Sie sicher, dass keine Zeilen ausgewählt sind, bevor Sie die Standardzeileneinstellungen über die Formatierungssymbolleiste festlegen.

Linienform

Lucidchart bietet vier Optionen für die Linienform:

Gerade
Gebogen
Ellbogen
Zweiwegeverbindungen

Die Standardeinstellung für Linienformen in einem neuen Dokument ist „gewinkelt“. Das bedeutet, dass Ihre Linien im Einklang mit dem Hintergrundraster Ihrer Arbeitsfläche ausgerichtet werden und ihre einzelnen Abschnitte immer in einem Winkel von 90 Grad zueinander stehen.

So bearbeiten Sie die Linienform:

Wählen Sie eine Linie aus oder klicken Sie auf den Hintergrund der Arbeitsfläche.

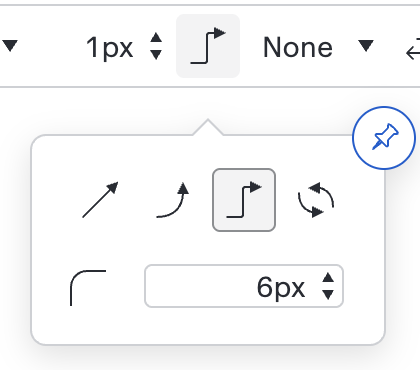

Klicken Sie in der Formatierungssymbolleiste auf das Symbol „Linienoptionen“.
Wählen Sie eine der verfügbaren Linienformen aus.

Wenn Sie die Linienform „Ellenbogen“ verwenden, können Sie den Winkeln der Linie eine Rundung hinzufügen, indem Sie im Linienoptionsfenster im Feld „Abgerundet“ die Auf- und Ab-Pfeile für die Pixel umschalten.

Linienfarbe

So können Sie die Linienfarbe ändern:

Wählen Sie eine Linie aus (oder klicken Sie auf eine beliebige Stelle auf der Arbeitsfläche, um einen Standard festzulegen).
Klicken das Symbol Linienfarbe in der Formatierungssymbolleiste.
Wählen Sie eine Farbe aus dem angezeigten Farbfeldfenster aus.

Klicken Sie auf, um eine benutzerdefinierte Farbe zu verwenden das Plus-Symbol am unteren Rand des Farbmusterfensters. Von hier aus können Sie manuell eine Farbe auswählen, indem Sie einen Bereich im Farbfeld auswählen oder den Farbregler verwenden. Sie können auch Hex, HSB oder RGB aus dem Dropdown-Menü auswählen. Nach der Auswahl können Sie die HSB- oder RGB-Werte anpassen oder einen Hexadezimalcode eingeben.

Trinkgeld: Wenden Sie Bedingte Formatierung an, um Zeilen bestimmte Farben basierend auf vordefinierten Kriterien zuzuweisen. Sie können z.B. die Regeln für die bedingte Formatierung so anpassen, dass Zeilen, die mit dem Wert "Ja" verknüpft sind, grün und Zeilen mit dem Wert "Nein" rot angezeigt werden, was die klare visuelle Unterscheidung verbessert.

Linienbreite

So können Sie die Linienbreite ändern:

Wählen Sie eine Linie aus (oder klicken Sie auf eine beliebige Stelle auf der Arbeitsfläche, um einen Standard festzulegen).

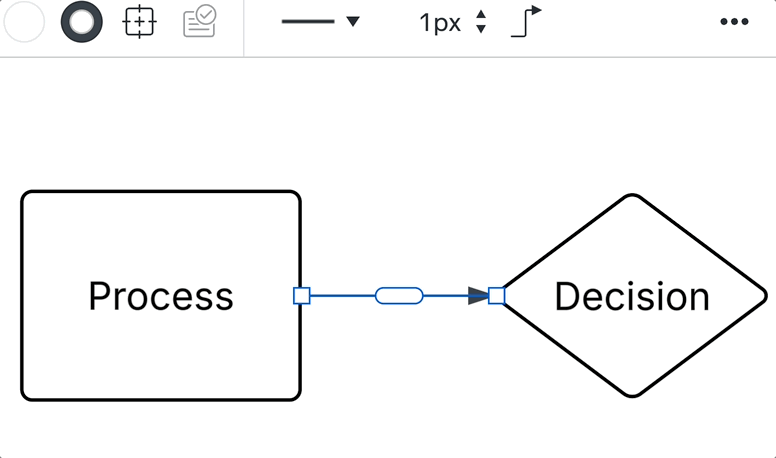

Schalte die Aufwärts- und Abwärtspfeile im Feld „Linienbreite“ der Formatierungswerkzeugleiste ein.

Hinweis: Lucidchart ermöglicht Linienstärken im Bereich von 0,5 bis 10 Pixel und rundet eingegebene Messungen auf das nächste Zehntel Pixel.

Linienart

So können Sie den Linienstil ändern:

Wählen Sie eine Linie aus (oder klicken Sie auf eine beliebige Stelle auf der Arbeitsfläche, um einen Standard festzulegen).

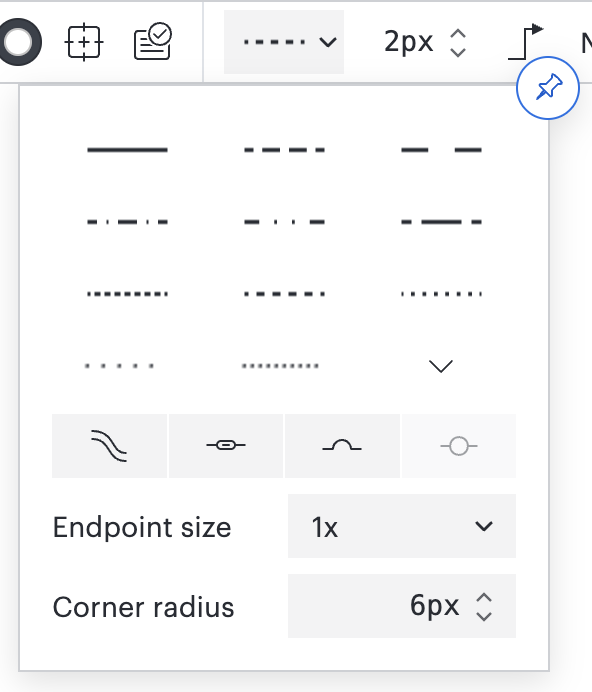

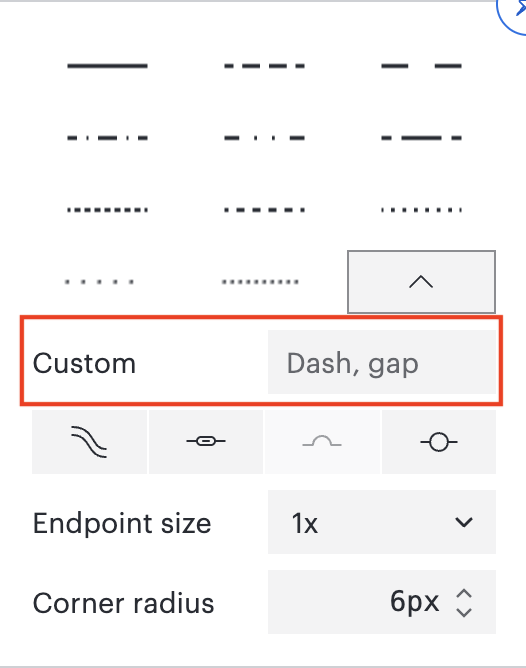

Klicken Sie auf das Feld "Linienstil" in der Formatierungssymbolleiste, um die verfügbaren Optionen für die Strichart anzuzeigen.
Wenn Sie mit dem Cursor über die unterschiedlichen Linienarten fahren, wird eine Vorschau angezeigt. Klicken Sie auf einen Linienstil, um Änderungen anzuwenden.

Zusätzliche Optionen für den Linienstil:

Wenn Sie eine einzelne Linie ändern, können Sie unten in diesem Fenster „DOPPEL“ auswählen, um Ihre Linie in zwei parallele Linien umzuwandeln.
Wenn eine ausgewählte Linie eine andere Linie auf der canvas kreuzt, können Sie sie über die andere Linie springen lassen, indem Sie „SPRINGEN“ auswählen.

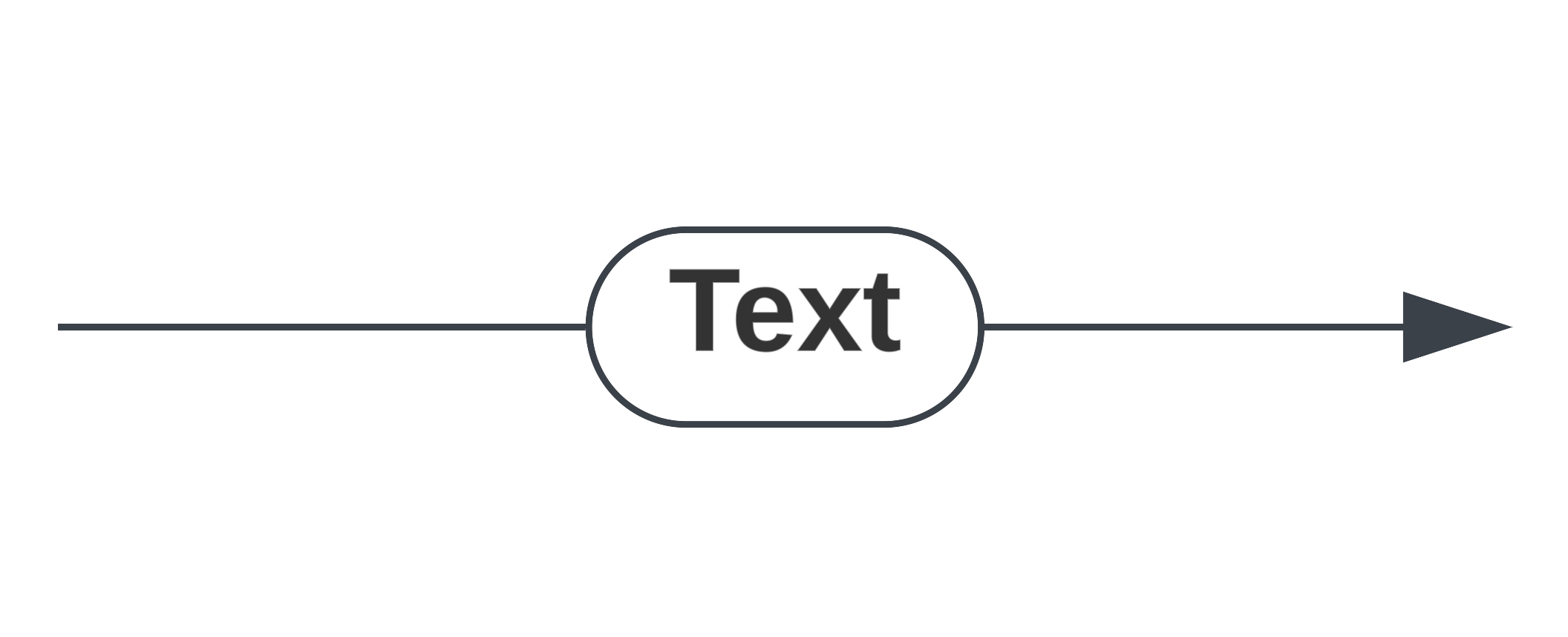

Wenn sich Text in einer Zeile befindet, können Sie „TEXT PILL“ auswählen, um eine Pille um den Text herum zu erstellen.
Um einer Linie eine Markierung hinzuzufügen, können Sie „MARKER“ auswählen, um in der Mitte Ihrer Linie einen Kreis hinzuzufügen, der mit Text darüber beschriftet werden kann.

Ändern von Linienendpunkten

Die Standardeinstellung für den Linienendpunkt in einem neuen Dokument enthält einen durchgezogenen, einseitigen Pfeil. Um die Endpunkte zu ändern, folge diesen Schritten:

Wählen Sie eine Linie aus (oder klicken Sie auf eine beliebige Stelle auf der Arbeitsfläche, um einen Standard festzulegen).

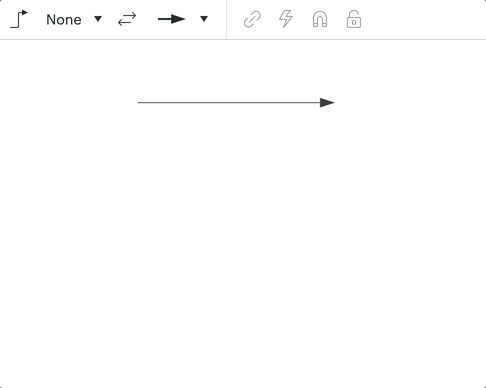

Klicke auf das linke oder rechte „Endpunkt“-Dropdown in der Formatierungssymbolleiste, um die verfügbaren Optionen anzuzeigen.
Wählen Sie einen Stil aus.

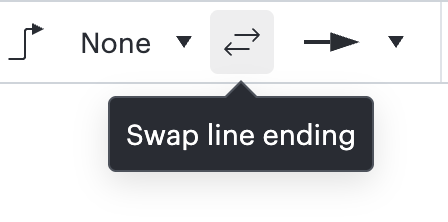

Um die Endpunkte einer ausgewählten Zeile zu vertauschen, klicke auf das Doppelpfeil-Symbol neben den Endpunkt-Dropdown-Menüs in der Formatierungssymbolleiste.

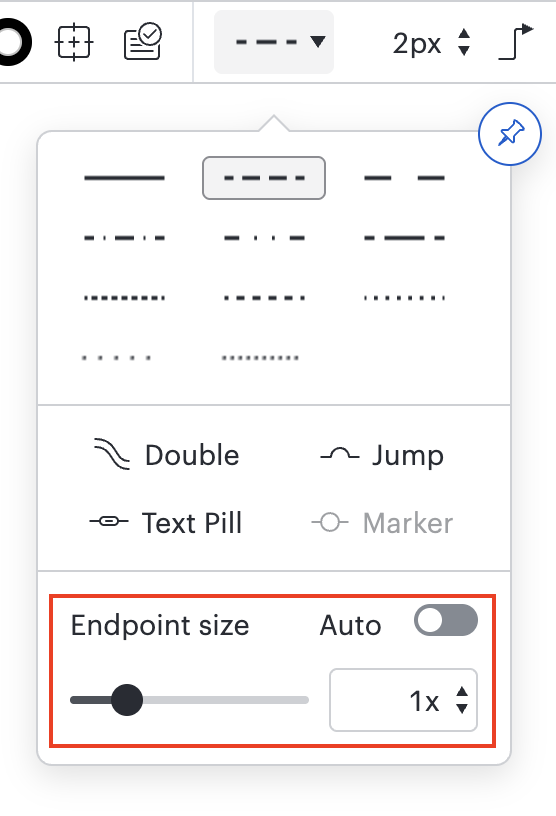

Sie können die Größe von Linienendpunkten mit den im obigen Abschnitt erwähnten Optionen für den Linienstil anpassen.

Weitere Informationen: Weitere Informationen zum Formatieren von Zeilen in einem ERD oder UML finden Sie in unserem Artikel „Erstellen eines Entity-Relationship-Diagramms in Lucidchart“ .

Hinzufügen und Ändern von Text in einer Zeile

So fügen Sie Text zu einer Zeile hinzu:

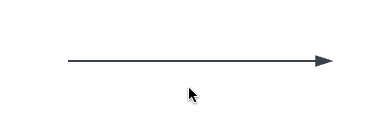

Doppelklicken Sie auf eine Linie.
Geben Sie den Text in das angezeigte Feld ein.

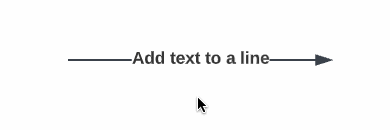

- Klicken und ziehen Sie das Textfeld, um den Text an einen anderen Ort in der Zeile zu verschieben, einschließlich direkt darüber oder darunter.

So entfernen Sie Text aus einer Zeile:

Doppelklicken Sie auf den Text, den Sie löschen möchten.
Markieren Sie das Ende des Textes oder platzieren Sie den Cursor dort.
Drücken Sie die Taste „Löschen“ (auf dem Mac) oder die „Backspace“ -Taste (auf dem PC) auf deiner Tastatur.

Linienverlauf bearbeiten

Ändern des Pfades einer Ellenbogenlinie:

Wählen Sie eine Zeile aus.
- Ein Knoten wird in der Mitte jedes Abschnitts der ausgewählten Linie angezeigt.
- Wenn du mit dem Mauszeiger über einen Abschnitt einer ausgewählten Linie fährst, erscheint ein zusätzlicher Knoten an der Viertelmarkierung dieses Abschnitts.

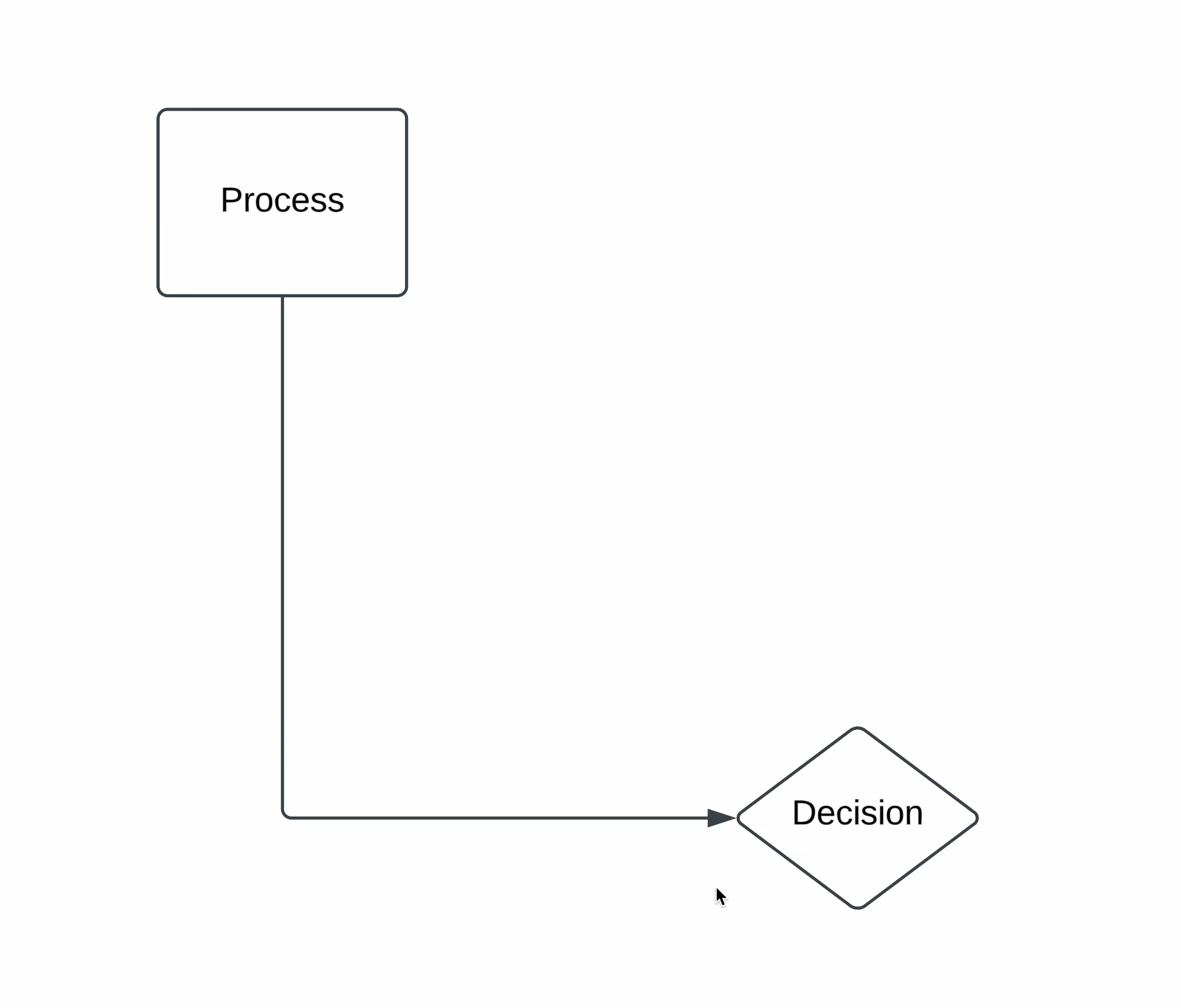

Klicken und ziehen Sie einen Knoten, um den Pfad der Linie zu ändern.
Die Stelle, auf die Sie klicken und ziehen, wird zu einem Ankerpunkt, der durch eine Füllfarbe auf der Linie dargestellt wird.
- Dieser Ankerpunkt bewegt sich nicht. Wenn Sie einen individuellen Ankerpunkt zurücksetzen müssen, können Sie mit der rechten Maustaste klicken und Remove gekoppelt auswählen.

Trinkgeld: Sie können eine ganze Linie zurücksetzen und alle Ankerpunkte entfernen. Klicken Sie dazu mit der rechten Maustaste auf die Zeile und wählen Sie Zeile zurücksetzen.

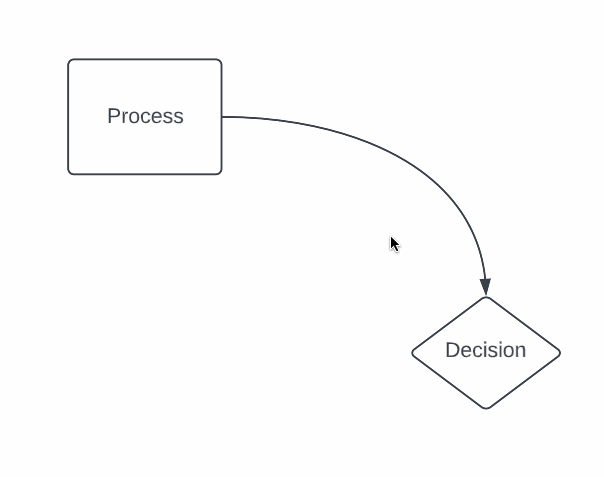

Ändern Sie den Pfad einer geraden oder geschwungenen Linie:

Wählen Sie eine Zeile aus.
- In der Mitte der Linie erscheint ein Knoten.
Klicke und ziehe den Knoten, um ein Gelenk in der Linie zu erstellen und seinen Pfad zu ändern.
- Die Linie wird in zwei Abschnitte unterteilt und beide Abschnitte haben nun einen Knoten in der Mitte des Abschnitts

Nachdem Sie eine Linie geändert und eine Verbindung hinzugefügt haben, können Sie die Verbindung entfernen, indem Sie mit der rechten Maustaste auf die Verbindung klicken und Verbindung entfernenauswählen.

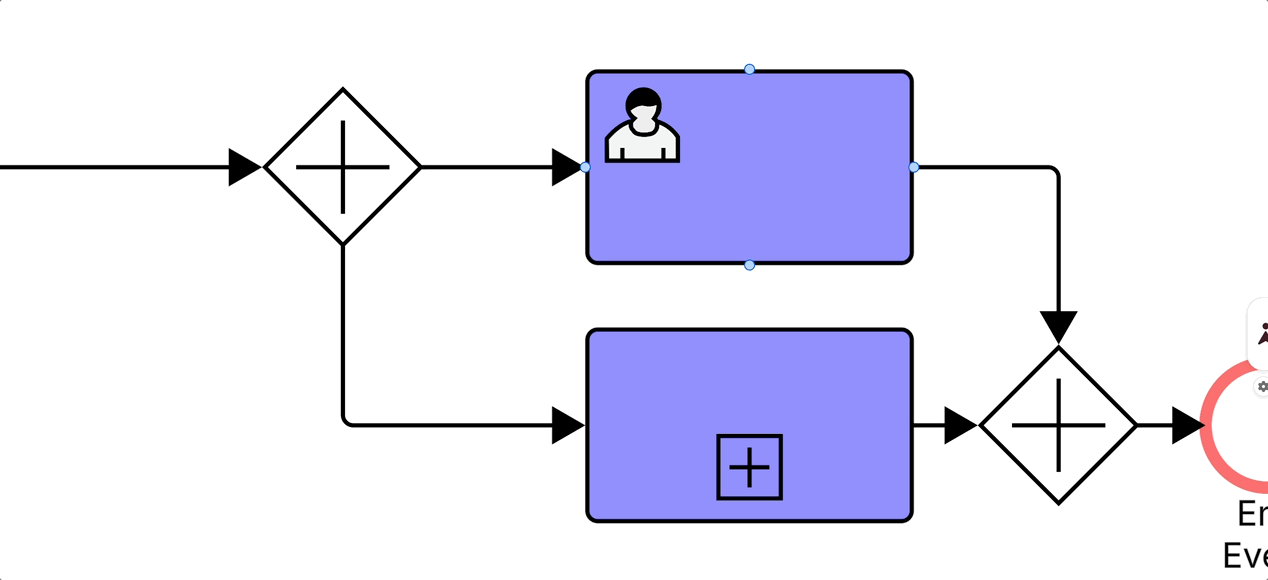

Intelligente Linien zeichnen

Eine intelligente Linie passt ihre Verbindungspunkte automatisch an, um den effizientesten Pfad zwischen zwei Objekten zu bilden. So erstellen Sie eine:

Ziehen Sie eine Linie von einem Objekt zu einem anderen.
Wenn Ihre Linie den Rand des zweiten Objekts erreicht, halten Sie Ihren Cursor so lange gedrückt, bis das Objekt markiert ist.
Lassen Sie den Cursor los, bevor die Markierung verschwindet.
