Nutzen Sie den CSV-Import von Lucidchart für Prozessdiagramme, um Flussdiagramme schnell aus einem Datensatz zu erstellen. In diesem Artikel werden die Schritte zum Formatieren Ihrer Daten und zum Importieren zur Generierung eines Diagramms erläutert.

Dies ist eine experimentelle Funktion. Einige Funktionen funktionieren möglicherweise nicht wie erwartet.

Kostenlos	Individuell	Team	Unternehmen	FedRAMP

Daten einrichten

Vor dem Importieren von Daten muss Ihre CSV-Datei die folgenden Anforderungen erfüllen:

Enthält alle erforderlichen Spalten.
Jede Zeile hat eine eindeutige ID.
Es werden nur unterstützte Formen verwendet.
Formen und Formbibliotheken werden korrekt geschrieben und großgeschrieben.

Tipp: Um ein Beispiel für richtig formatierte Daten anzuzeigen, klicken Sie hier, um eine Beispiel-CSV-Datei herunterzuladen.

Beispiel

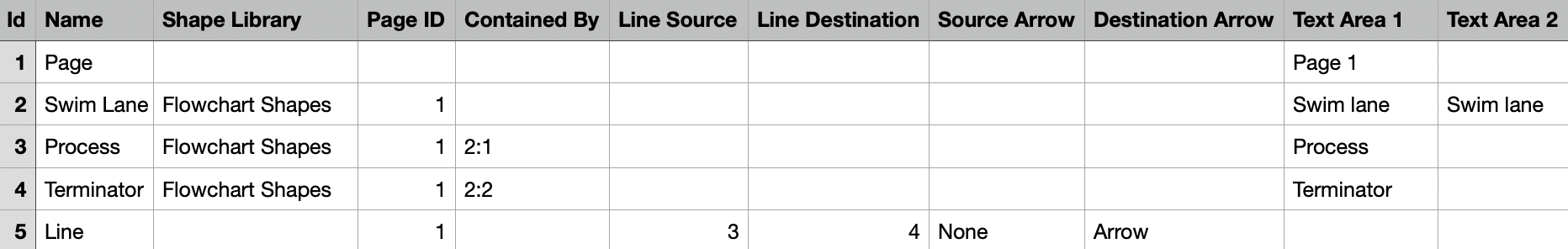

Nutzen Sie sich beim Lesen der folgenden Abschnitte dieses Beispiel, um die korrekte Formatierung in Aktion zu sehen.

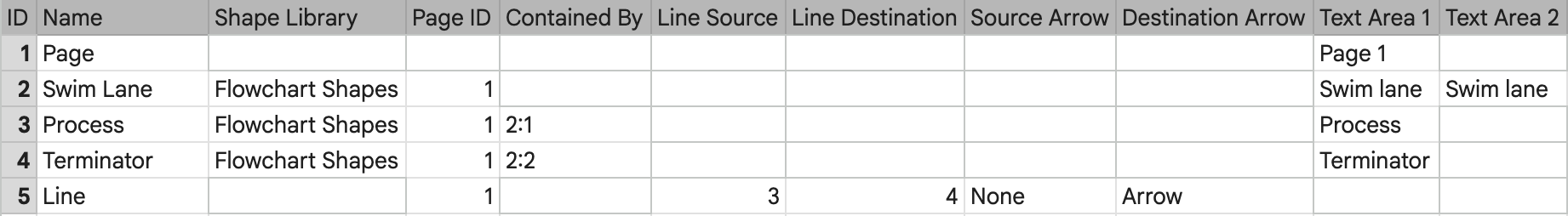

Eingang

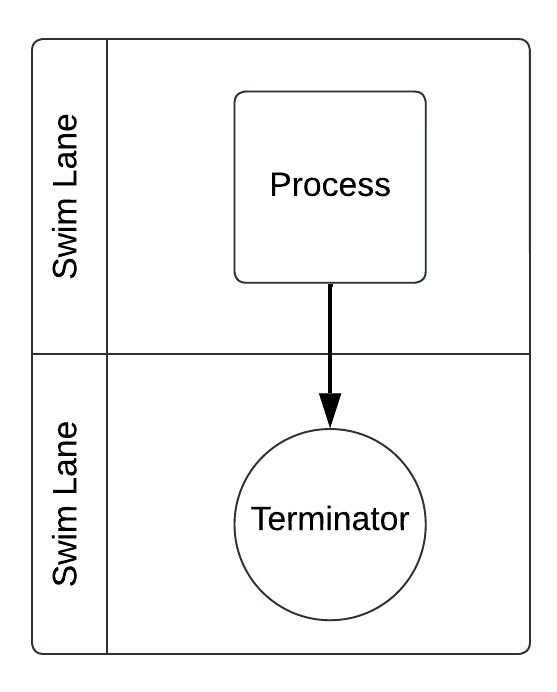

Output

Erforderliche Spalten

Beim Formatieren der CSV-Datei sind folgende Spalten erforderlich:

ID
Name
Formenbibliothek
Seiten-ID
Eingeschränkt durch
Textbereich 1

Weitere Einzelheiten zu jeder dieser Spalten finden Sie in den folgenden Abschnitten.

ID
Jede Zeile in der Datei benötigt eine eindeutige ID. Es wird empfohlen, mit „1“ zu beginnen und für jede neue Zeile hochzuzählen.

Name
In dieser Spalte wird der Typ des importierten Objekts identifiziert. Dies sind die Typen, die Sie einbeziehen können:

Seite
Linie
Unterstützte Formen
- Für Formen müssen Sie den Namen jeder einzelnen Formoption eingeben, z. B. „Prozess“ oder „Verantwortungsbereich“. Im folgenden Abschnitt finden Sie eine Liste der unterstützten Formen.

Formenbibliothek
Jede in der Datei enthaltene unterstützte Form muss den Namen ihrer Formenbibliothek enthalten. Die meisten unterstützten Formen stammen aus der „Flowchart Shapes“-Bibliothek.

Seiten-ID
Jede Form und Linie muss die eindeutige ID für die Seitennummer angeben, auf der sie sich befindet. Sehen Sie sich das obige Beispiel an, das zeigt, dass sich alle Objekte auf Seite 1 befinden.

Eingeschränkt durch Während „Eingeschränkt durch“ eine erforderliche Spalte ist, füllt sie nur Daten für Formen auf, die sich innerhalb von Containerformen befinden, z. B. einem Verantwortungsbereich.

Bei Basiscontainern enthält diese Spalte nur die ID für die Containerform. Bei Verantwortungsbereichen zeigt die Spalte zunächst die ID für den Verantwortungsbereich an, gefolgt von einem Doppelpunkt (:) und der Zeile des Verantwortungsbereichs, in der die Form erscheint.

Im obigen Beispiel gibt „2:1“ an, dass die Form „Prozess“ in der ersten Zeile des Verantwortungsbereichs (ID Nr. 2) enthalten ist, und „2:2“ gibt an, dass die Form „Terminator“ in der zweiten Reihe des Verantwortungsbereichs enthalten ist.

Textbereich 1
Obwohl diese Spalte erforderlich ist, muss sie nur dann Daten enthalten, wenn ein Element im Datensatz Text enthält. Bei Seiten wird diese Spalte für den Titel der Seite verwendet. Bei Formen und Linien wird diese Spalte verwendet, um Text innerhalb der Form oder auf der Linie anzuzeigen.

Optionale Spalten

Die unten aufgeführten Spalten sind beim Einrichten der Daten für Ihren Prozessdiagrammimport optional:

Linienursprung
Linienziel
Ursprung Pfeil
Ziel Pfeil
Textbereich [n]

Weitere Einzelheiten zu jeder dieser Spalten finden Sie in den folgenden Abschnitten.

Linienursprung/Linienziel
Diese Spalte ist für alle „Linien“-Zeilen in Ihrem Datensatz erforderlich und sollte die ID für die Form enthalten, von der die Linie ausgeht, und die ID für das Ende der Linie. Wenn die Linie nicht an einer Form endet, sollte diese Spalte leer bleiben.

Ursprung Pfeil/Ziel Pfeil
Diese Spalte ist für alle „Linien“-Zeilen in Ihrem Datensatz erforderlich und sollte eine der folgenden Optionen enthalten:

Kein
Pfeil
Offener Pfeil
Hohler Pfeil

Dies gibt den Stil des Endpunkts der Linie an der Quelle und am Ziel an.

Textbereich [n]
Wenn eine Form oder Linie mehrere Textbereiche enthält, sollte diese Spalte diese Textteile enthalten. Der Datensatz kann beliebig viele „Textbereich“-Spalten enthalten.

Unterstützte Formen

Der Import von Prozessdiagrammen unterstützt Seiten, Linien und eine Auswahl von Formen aus der Bibliothek „Flussdiagramm-Formen“. Folgende Formen werden unterstützt:

Verantwortungsbereich
- Für den Import werden nur horizontale Swimlanes unterstützt, können aber auf der Arbeitsfläche manuell angepasst werden
Prozess
Entscheidung
Terminator
Dokument
Vorbereitung
Daten (I/O)
Datenbank
Verzögerung
Konnektor
Oder
Anzeige
Notiz

Es werden auch Linien unterstützt, die die oben aufgeführten Formen verbinden.

Hinweis: Der Import funktioniert nur dann ordnungsgemäß, wenn der Name der Form und der Formenbibliothek genau wie oben angezeigt wird, einschließlich Groß- und Kleinschreibung.

Importieren Sie Ihre Daten

Sobald Ihre Daten richtig formatiert sind, importieren Sie Ihr Prozessdiagramm in Lucidchart, indem Sie die folgenden Schritte ausführen:

Öffnen Sie ein Lucidchart-Dokument.
Klicken Sie unten im Bereich Formen auf der linken Seite auf Daten importieren.
Wählen Sie im Navigationsmenü auf der linken Seite des angezeigten Bedienfelds die Option Prozessdiagramm aus.
Klicken Sie auf Daten importieren.
Wählen Sie eine oder mehrere CSV-Dateien von Ihrem Gerät aus.
Klicken Sie auf Importieren.

Ihr Prozessdiagramm wird im Lucidchart-Dokument angezeigt.

FAQ

Kann ich in der CSV-Datei angeben, welchen Text- und Formstil ich in meinem Prozessdiagramm haben möchte?
Nein. Es gibt keine Möglichkeit, der CSV-Datei Stil und Formatierung wie Schriftart und Farbe hinzuzufügen.

Warum erscheint mein Diagramm nicht genau so, wie ich es erwartet habe?
Lucidchart interpretiert die Daten, um das Diagramm so logisch wie möglich zu gestalten. In einigen Fällen, insbesondere bei komplexen Datensätzen, kann es jedoch zu überlappenden Linien, Formen oder Texten kommen. In diesen Fällen können Sie Objekte auf der Arbeitsfläche nach Bedarf manuell anpassen.
