Mit AWS Cost Modeling (Beta) können Sie schnell AWS-Kosteninformationen zu Lucidchart-Diagrammen hinzufügen, um bessere Architekturentscheidungen zu treffen und den finanziellen Genehmigungsprozess zu optimieren. Lesen Sie diesen Artikel, um mehr zu erfahren.

Diese Beta-Funktion ist nur für die AWS 2019-Formenbibliothek im Lucidchart-Editor verfügbar und steht nur Benutzern mit einer Lucidscale-Erstellerlizenz und einer Lucidchart-Lizenz zur Verfügung. Die Preise stammen direkt aus der AWS-Preislisten-API. Lucid zieht die Preise jeden Tag, um sicherzustellen, dass sie auf dem neuesten Stand bleiben.

Zugriff auf die Kostenmodellierung

Um auf die Kostenmodellierung in Lucidchart zuzugreifen, müssen Sie die Formenbibliothek von AWS Architecture 2019 hinzufügen und ihnen dann die Kosten hinzufügen. Lesen Sie weiter, um mehr zu erfahren.

Fügen Sie die Formbibliothek von AWS Architecture 2019 hinzu

Führen Sie die folgenden Schritte aus, um die AWS Architecture 2019-Formenbibliothek zu Ihrem Dokument hinzuzufügen:

Öffnen Sie ein Lucidchart-Dokument.
Klicken Sie unten im Menü „Form“ ganz links im Editor auf „Weitere Formen“ .
Aktivieren Sie das Kontrollkästchen für „AWS Architecture 2019“.
Klicken Sie auf Ausgewählte Formen verwenden.

Kosten für AWS 2019-Formen hinzufügen

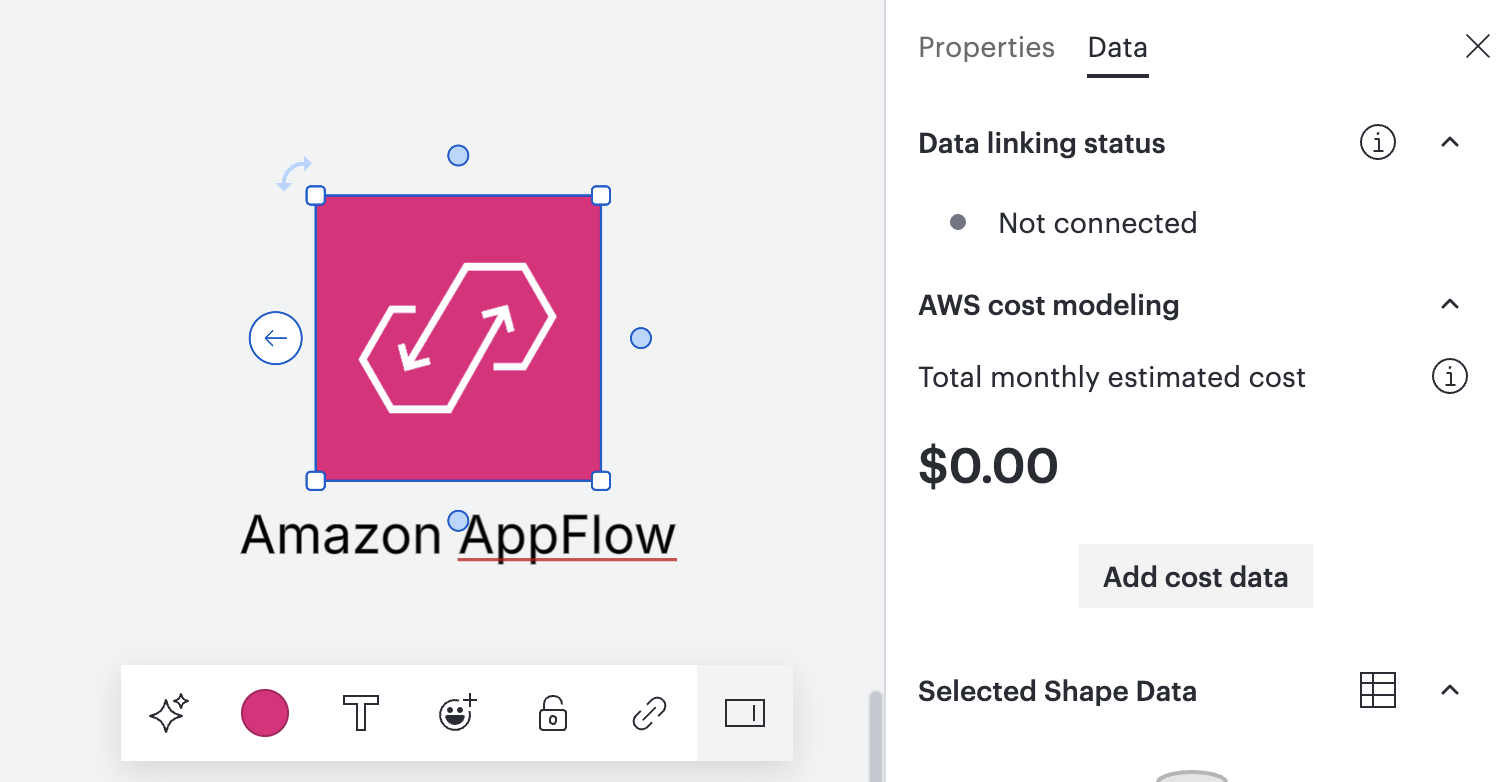

Führen Sie die folgenden Schritte aus, um einem AWS Architecture 2019-Shape Kosten hinzuzufügen:

Ziehen Sie eine Form aus der AWS Architecture 2019-Formbibliothek auf die Leinwand.
Öffnen Sie das rechte Bedienfeld.
Wählen Sie den Tab Daten aus.
Klicken Sie im Abschnitt „Kostenanalyse (BETA)“auf AWS-Kostendaten hinzufügen .

Alternativ können Sie mit der rechten Maustaste auf eine Form aus der Formenbibliothek von AWS Architecture 2019 klicken und AWS-Kostendaten hinzufügenauswählen.

Berechnen Sie die Kosten für unterstützte Dienste

Die Berechnung der Kosten für eine bestimmte Ressource umfasst normalerweise zwei Schritte: (1) Auswahl der richtigen SKU und (2) Konfiguration von Rabatt, Preismodell und Nutzungsdetails für die Ressource.

Wählen Sie die richtige SKU aus

Die Suche nach der richtigen SKU beginnt immer mit der Auswahl des richtigen Dienstes in der Dropdown-Liste für Dienste. Eine Liste der unterstützten Dienste finden Sie unten. Für Dienste, die nicht unterstützt werden, oder um andere externe oder sonstige Kosten zu schätzen, können Sie im Dropdown-Menü „Dienste“ die Option „Benutzerdefiniert“ auswählen.

Hinweis: Services in dieser Liste werden in der Reihenfolge geschrieben, in der sie in der AWS-Preislisten-API erscheinen.

Unterstützte Dienste:

AWS Glue
AWS Lambda
AWSQueueService
AWSSecretsManager
AWSTransfer
AmazonApiGateway
AmazonAppStream
Amazon CloudFront
Amazon Cognito
Amazon DynamoDB
Amazon EC2
Amazon ECS
Amazon EFS
Amazon ES
Amazon ElastiCache
AmazonFSx
Amazon RDS
Amazon Redshift
Amazon Route 53
Amazon S3
Amazon SNS
AmazonSageMaker
AmazonStaaten
AmazonText
begreifen

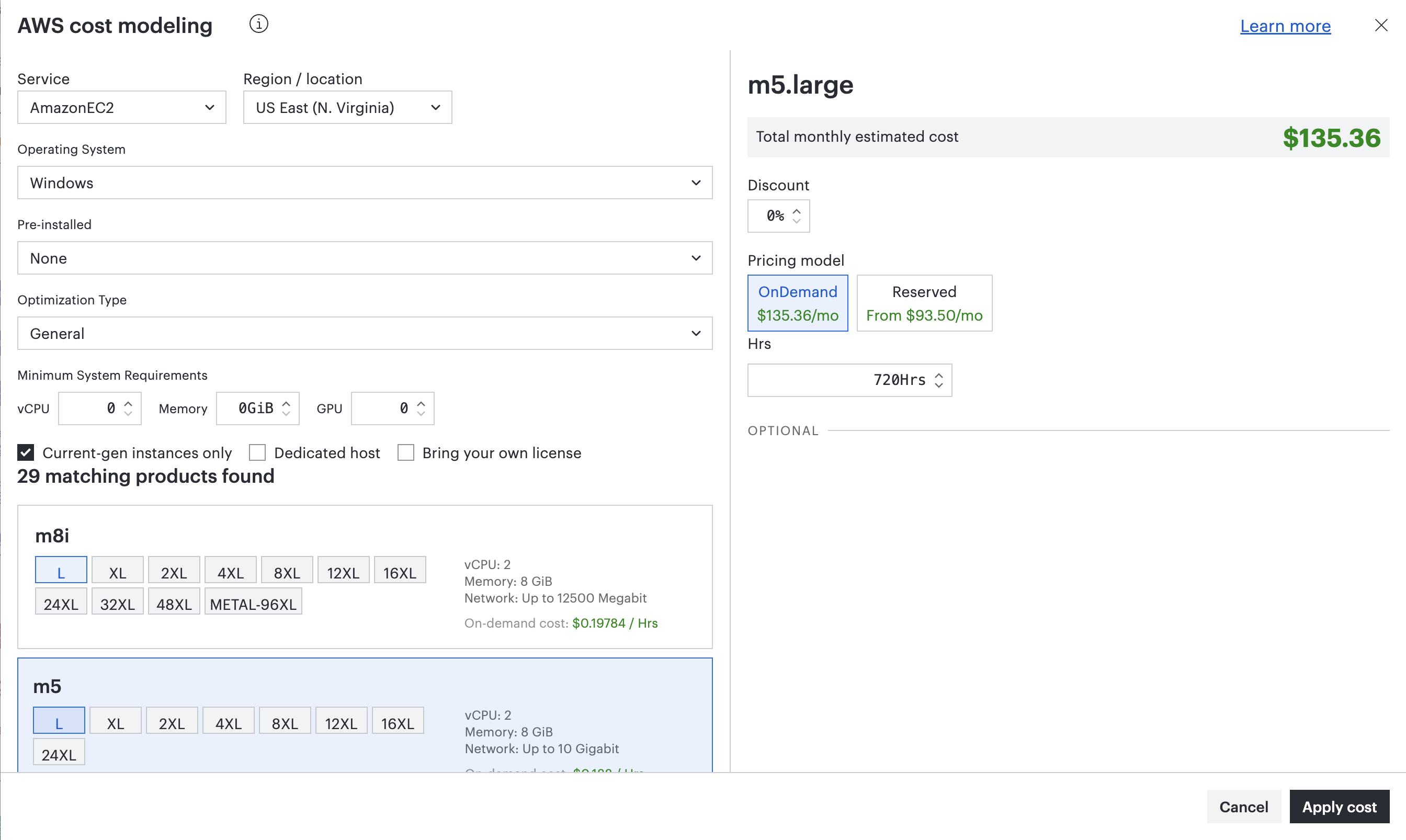

Abhängig von der ausgewählten Form kann das Dropdown-Menü „Service“ standardmäßig den entsprechenden Wert aufweisen. Darüber hinaus enthalten einige Shapes zusätzlich zur standardmäßigen Auswahl einer SKU automatisch andere Filter. Ein gutes Beispiel hierfür ist die EC2-Form „r5“. Beim Hinzufügen von Kosten zu dieser Form filtert das Modal automatisch, um nur SKUs in der Kategorie „r5“ anzuzeigen.

Verwenden Sie die anderen Filter, um die Liste der potenziellen SKUs einzugrenzen, und wählen Sie diejenige aus, die Ihren Anforderungen entspricht.

Hinweis: Die von Ihnen ausgewählte SKU muss nicht die Form darstellen, die auf der Leinwand angezeigt wird, obwohl es ratsam ist, eine Form zu verwenden, die genau der ausgewählten SKU entspricht, um Irreführung der Benutzer des erstellten Diagramms zu vermeiden. Außerdem können mehrere Kosten auf eine Form angewendet werden.

Konfigurieren Sie Details, um einen Preis zu berechnen

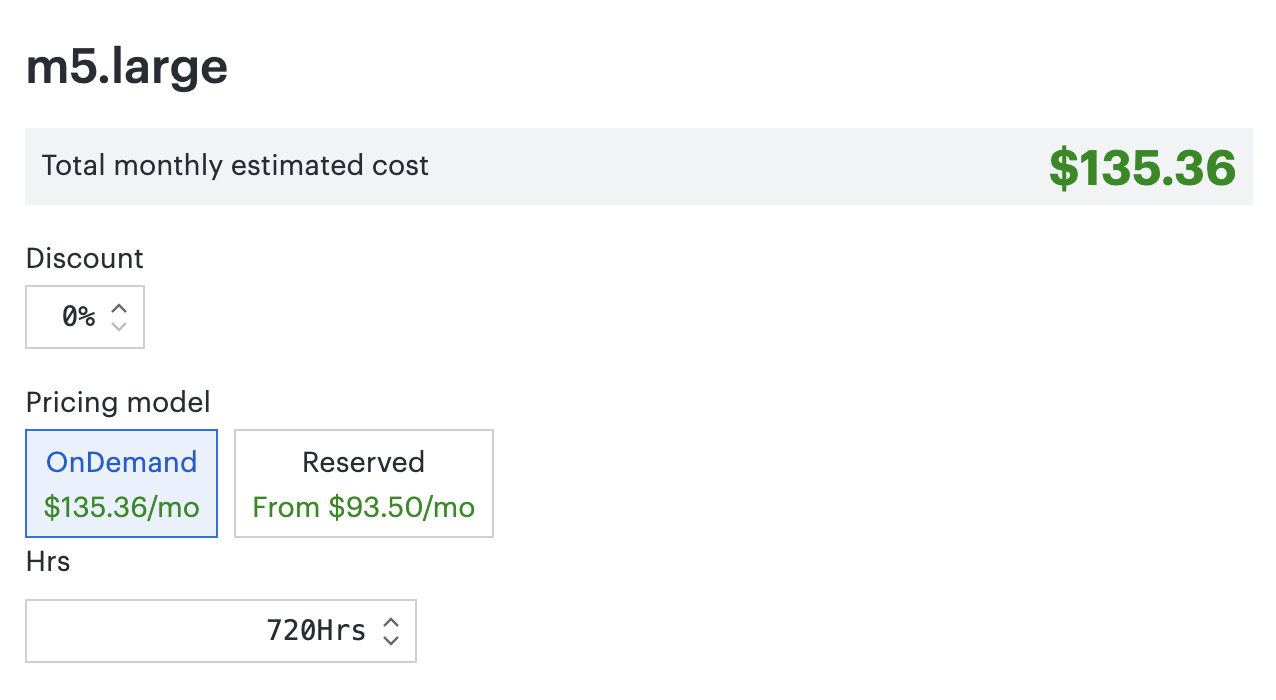

Sobald eine SKU auf der linken Seite des Modals „AWS-Kosten berechnen“ ausgewählt ist, können Sie die Rabatt- und Nutzungsdetails für diese Ressource auf der rechten Seite des Modals konfigurieren. Das verfügbare Preismodell und die verfügbaren Nutzungsoptionen spiegeln die Optionen wider, die von der AWS-Preislisten-API für diesen bestimmten Service oder diese bestimmte SKU bereitgestellt werden.

Die monatlichen Gesamtkosten für die SKU und die von Ihnen konfigurierten Details werden in der oberen rechten Ecke des Modals geschätzt.

Wählen Sie Kosten anwenden in der unteren rechten Ecke des Modals, wenn Sie fertig sind. Dadurch werden die Kosten auf die ausgewählte Form angewendet.

Führen Sie die folgenden Schritte aus, um die auf eine beliebige Form angewendeten Kosten zu bearbeiten:

Wählen Sie die Form mit den angewendeten Kosten auf der Leinwand aus.
Öffnen Sie das rechte Bedienfeld.
Wählen Sie den Tab Daten aus.

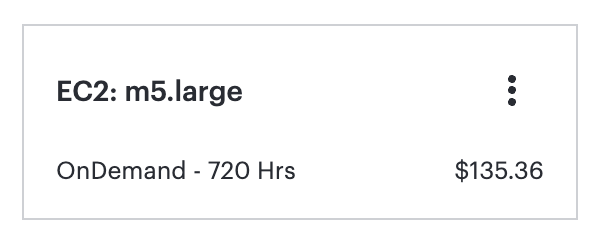

Suchen Sie die Kostenkarte, die Sie bearbeiten möchten, im rechten Bereich unter „Kostenanalyse (BETA)“.
Bewegen Sie den Mauszeiger über das Dreipunktmenü für die gewünschte Kostenkarte.
Klicken Sie auf Bearbeiten.

Hinweis: Wenn Sie einer bestimmten Form Kosten zuweisen, bleiben diese Kosten statisch und werden nicht jeden Tag auf die neuesten Kosten aktualisiert. Sie können die neuesten Kosten für eine Ressource in einem vorhandenen Diagramm abrufen, indem Sie die obigen Schritte ausführen, um den Preis zu bearbeiten, und dann im Popup-Fenstersofort Kosten anwenden auswählen.

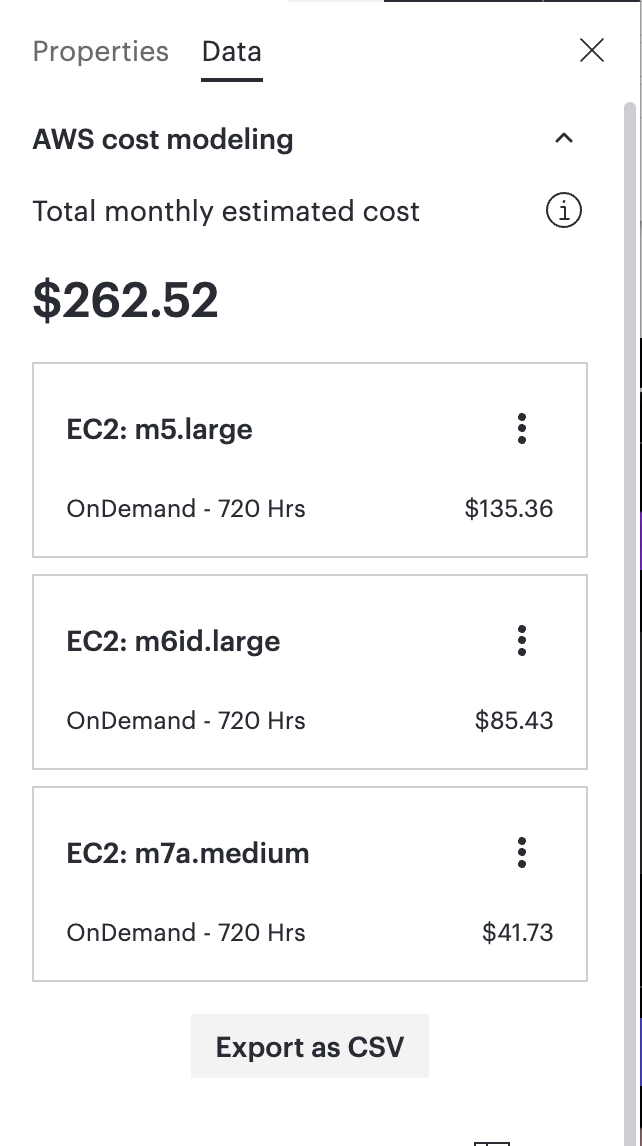

Sehen Sie sich die Kosten eines Diagramms an

Führen Sie die folgenden Schritte aus, um die Kosten eines gesamten Diagramms anzuzeigen:

Klicken Sie auf eine leere Stelle auf der Leinwand (um alle Formen abzuwählen).
Öffnen Sie das rechte Bedienfeld.
Wählen Sie den Tab Daten aus.
Der Abschnitt „Kostenanalyse (BETA)“ zeigt die Kosten an, die mit allen Formen auf dieser bestimmten Seite verbunden sind.

Hinweis: Wenn eine oder mehrere Formen ausgewählt sind, zeigt das rechte Feld die mit den ausgewählten Formen verbundenen Kosten an.

Regeln für die bedingte Formatierung

Wenn Kosten auf ein beliebiges Shape angewendet werden, wird automatisch eine bedingte Formatierungsregel erstellt, damit Sie ein „$“-Abzeichen auf jedem AWS 2019-Shape mit Kosten von mehr als 0 $/Monat anzeigen können.

Sie können diese Regel anpassen oder andere Regeln erstellen, die besser zu Ihrem Anwendungsfall passen. Verwenden Sie den Schlüssel „AWSAMORTIZEDMONTHLYCOST“, um auf den monatlichen Kostenwert zuzugreifen, der auf eine beliebige Form angewendet wird. Sie können auch die Werte „AWSUPFRONTCOST“ und „AWSMONTHLYCOST“ verwenden, wenn Sie Vorabkosten von wiederkehrenden monatlichen Kosten unterscheiden möchten.

Exportieren Sie eine Stückliste

Führen Sie die folgenden Schritte aus, um eine CSV-Datei aller mit einer bestimmten Seite verbundenen Kosten zu exportieren:

Klicken Sie auf eine leere Stelle auf der Leinwand (um alle Formen abzuwählen).
Öffnen Sie das rechte Bedienfeld.
Wählen Sie den Tab Daten aus.
Wählen Sie im Abschnitt „Kostenanalyse (BETA)“ die Option Als CSV exportieren aus.
