Sorgen Sie für Ordnung in Ihren Lucid-Dokumenten, indem Sie das Layout der Objekte auf der Arbeitsfläche verwalten. Lesen Sie diesen Artikel, um zu erfahren, wie Sie die Tools in Lucidchart und Lucidspark nutzen, um zusammenhängende und navigierbare Dokumente und Boards zu erstellen.

Kostenlos	Individuell	Team	Unternehmen	FedRAMP

Objekte auswählen

Ein einzelnes Objekt auswählen

Klicken Sie zur Auswahl eines Objekts in einem Lucidchart-Dokument auf das Objekt.

Um ein Objekt auf einem Lucidspark-Board auszuwählen, vergewissern Sie sich, dass das Auswahlwerkzeug oben in der Haupttoolleiste auf der linken Seite des Boards hervorgehoben ist, und klicken Sie dann auf das Objekt.

Mehrere Objekte auswählen

Es gibt einige verschiedene Möglichkeiten, mehrere Objekte in Lucidchart-Dokumenten und Lucidspark-Boards auszuwählen:

Klicken und ziehen Sie eine Box um die Objekte, die Sie auswählen möchten.
Halten Sie die Umschalttaste auf Ihrer Tastatur gedrückt und klicken Sie dann auf die Objekte, die Sie auswählen (oder die Auswahl aufheben) möchten.
Halten Sie „Strg“ (PC) oder „Befehl“ (Mac) auf Ihrer Tastatur gedrückt und ziehen Sie dann einen Rahmen um die Objekte, die Sie auswählen möchten – auch wenn Sie direkt auf eine Form klicken.
Drücken Sie Strg-A (PC) oder Cmd-A (Mac), um alle Objekte auf der Arbeitsfläche auszuwählen.

Objekte positionieren

Verwendung von Objekt- und Rasterlinien

Objektlinien

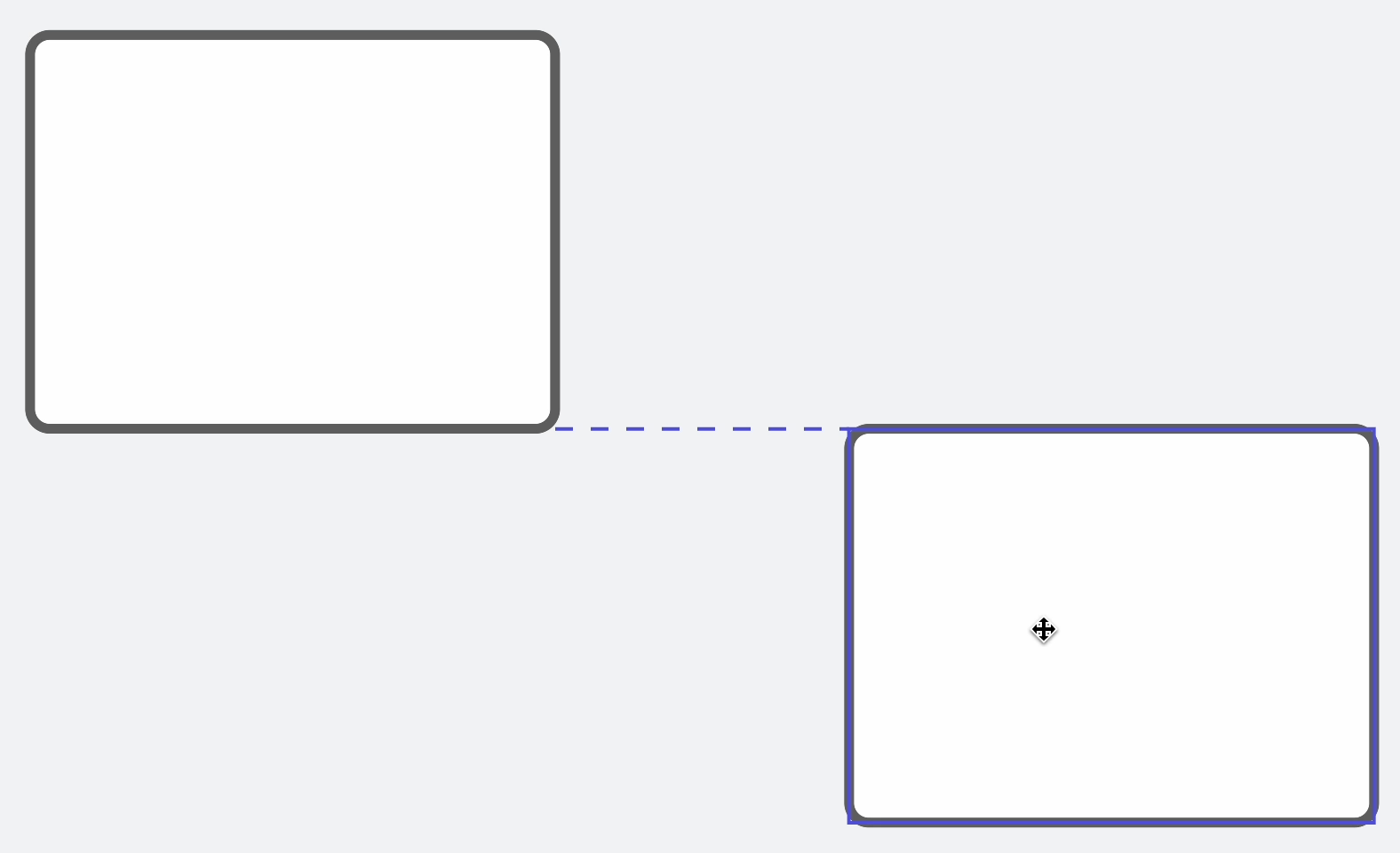

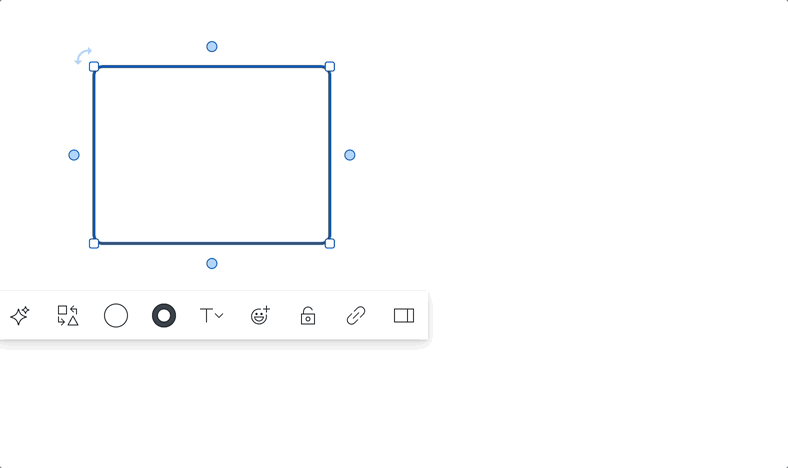

Wenn Sie ein neues Objekt auf Ihre Arbeitsfläche ziehen oder ein bestehendes Objekt verschieben, werden automatisch Linien angezeigt, um Ihnen die Ausrichtung an anderen Objekten zu erleichtern. Wenn sich die Kante der Objektlinien auf gleicher Höhe mit der Kante eines anderen Objekts befindet, werden zwischen den beiden Objekten gepunktete Linien angezeigt.

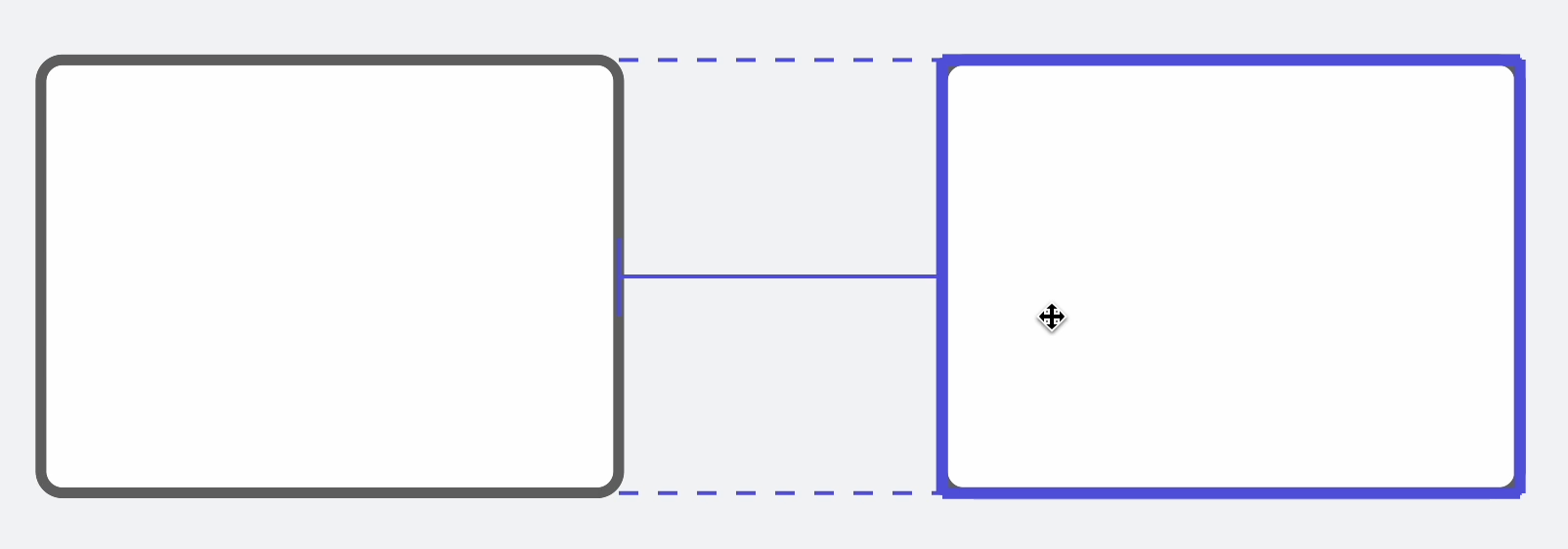

Eine durchgezogene Linie zwischen zwei Objekten zeigt an, dass ihre Mittelpunkte aneinander ausgerichtet sind.

Rasterlinien

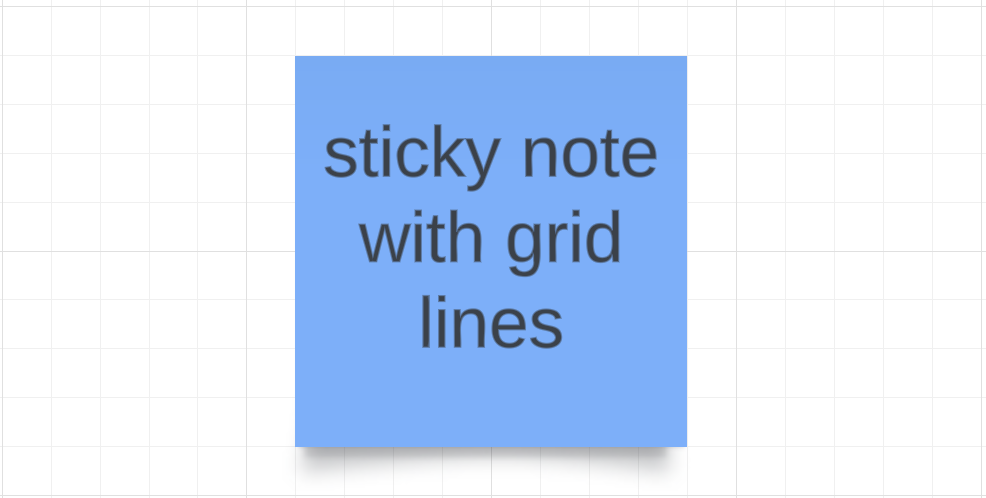

Ein weiteres Hilfsmittel zur Positionierung von Objekten auf der Arbeitsfläche ist das Raster des Dokuments. Sie können Rasterlinien einschalten und die Rastergröße in den Dokumenteinstellungen anpassen.

Verwendung von Koordinaten und Maßen (nur Lucidchart)

Wenn Sie in Lucidchart ein Objekt auf der Arbeitsfläche verschieben, werden die X- und Y-Koordinaten des Objekts darunter angezeigt. Sie können diese Koordinaten als Anhaltspunkt dafür verwenden, um das Objekt auf der Arbeitsfläche an der richtigen Stelle zu positionieren.

Lucidchart erleichtert Ihnen auch die Anordnung von Objekten auf Ihrer Arbeitsfläche durch das Anzeigen von Entfernungsangaben zwischen zwei Objekten.

Die für Koordinaten und Maße angezeigten Maßeinheiten entsprechen den in den Dokumenteinstellungen angegebenen Maßeinheiten.

Objekte aneinander ausrichten

Für eine präzise Objektanordnung beim Verschieben von Formen auf der Arbeitsfläche stehen Ihnen in Ihren Dokumenteinstellungen die folgenden Optionen zur Verfügung:

An Objekten ausrichten: Erzwingt die Ausrichtung von Objekten an anderen Objekten im Arbeitsbereich.
Objekte am Raster ausrichten: Erzwingt, dass Objekte am Raster Ihres Dokuments ausgerichtet werden.

Überlappende Objekte anordnen

Wenn Sie zwei oder mehr sich überlappende Objekte auf Ihrer Arbeitsfläche haben, entspricht deren Anordnung der Reihenfolge, in der sie hinzugefügt wurden, wobei sich das neueste Objekt vorne und das älteste hinten befindet.

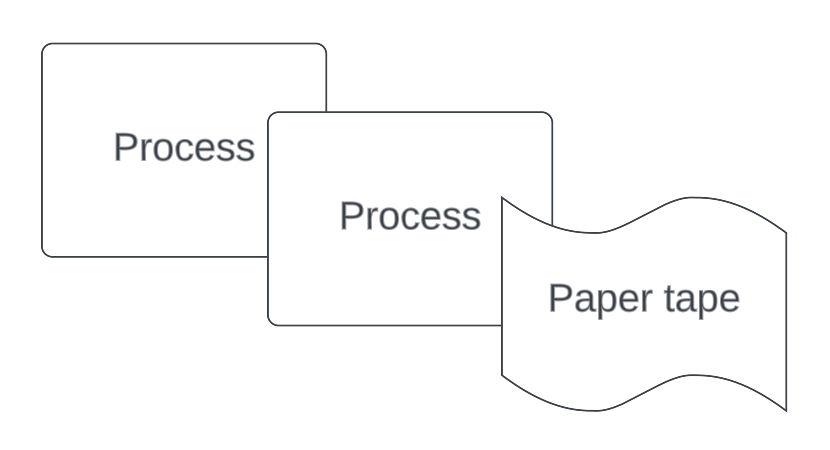

Im Beispiel unten befindet sich der „Papierstreifen“ vor den beiden „Prozess“-Formen, da es die neueste Form ist.

So passen Sie die Anordnung der Formen auf der Arbeitsfläche an:

Klicken Sie mit der rechten Maustaste auf ein Objekt.
Bewegen Sie den Mauszeiger über „Anordnen“.
Wählen Sie eine der folgenden Optionen:
- In den Vordergrund: Bringt ein Objekt in den Vordergrund aller überlappenden Objekte.
- In den Hintergrund: Stellt ein Objekt hinter alle überlappenden Objekte.
- Eine Ebene nach vorne: Bringt ein Objekt vor das Objekt direkt davor.
- Eine Ebene nach hinten: Verschiebt ein Objekt hinter das Objekt, das direkt hinter ihm liegt.

Objekte ausrichten und verteilen

Mit den Tastenkürzeln „Ausrichten“ und „Verteilen“ in Lucid können Sie Objekte auf der Arbeitsfläche ganz einfach neu positionieren, sodass sie ausgerichtet oder gleichmäßig verteilt sind.

Objekte ausrichten

So richten Sie eine Auswahl von Objekten aus:

Wählen Sie Objekte auf der Arbeitsfläche aus, die Sie ausrichten möchten.
Klicken Sie mit der rechten Maustaste auf ein Objekt aus der Auswahl.
- Die Ausrichtung erfolgt relativ zu dem Objekt, auf das Sie klicken.
Bewegen Sie den Mauszeiger über „Ausrichten“.
Wählen Sie eine der folgenden Optionen:
- Links/Rechts: Richten Sie eine Gruppe von Objekten an der linken oder rechten Seite des Objekts aus, auf das Sie mit der rechten Maustaste geklickt haben.
- Zentriert: Richten Sie eine Gruppe von Objekten am horizontalen Mittelpunkt des Objekts aus, auf das mit der rechten Maustaste geklickt wurde.
- Oben/Unten: Richten Sie eine Gruppe von Objekten an der Ober- oder Unterseite des Objekts aus, auf das mit der rechten Maustaste geklickt wurde.
- Mitte: Richten Sie eine Gruppe von Objekten am vertikalen Mittelpunkt des Objekts aus, auf das Sie mit der rechten Maustaste geklickt haben.

Weitere Informationen: Weitere Informationen zu den einzelnen Ausrichtungsoptionen finden Sie in diesem Beitrag der Lucid Community.

Objekte aufteilen

So verteilen Sie eine Auswahl von Objekten gleichmäßig:

Wählen Sie auf der Arbeitsfläche die Objekte aus, die Sie verteilen möchten.
Klicken Sie mit der rechten Maustaste auf die Auswahl.
Bewegen Sie den Mauszeiger über „Verteilen“.
Wählen Sie eine der folgenden Optionen:
- Horizontal: Verteilen Sie eine Gruppe von Objekten gleichmäßig zwischen dem Objekt in der Gruppe, das am weitesten links und dem Objekt in der Gruppe liegt, das am weitesten rechts liegt.
- Vertikal: Verteilen Sie eine Gruppe von Objekten gleichmäßig zwischen dem Objekt in der Gruppe, das am weitesten oben und dem Objekt in der Gruppe, das am weitesten unten liegt.

Weitere Informationen: Beispiele für das Ausrichten und Verteilen von Objekten finden Sie in diesem Beitrag der Lucid Community.

Objekte sperren

Sobald Sie ein Objekt gestaltet und positioniert haben, können Sie es sperren, um versehentliche Bearbeitungen und Bewegungen zu verhindern.

So sperren Sie ein Objekt:

Klicken Sie mit der rechten Maustaste auf ein Objekt.
Bewegen Sie den Mauszeiger über „Sperren/entsperren“.
Wählen Sie eine oder mehrere der folgenden Optionen:
- Sperren, um Größe, Position, Stil und Inhalt des Objekts zu sperren.
- Größe und Position sperren, um die Größe und Position des Objekts auf der Arbeitsfläche zu sperren.
- Stil sperren, um die Formatierung und den Stil des Objekts (z. B. Farbe, Schriftart) zu sperren.
- Inhalte sperren, um Text oder andere Inhalte innerhalb des Objekts zu sperren.

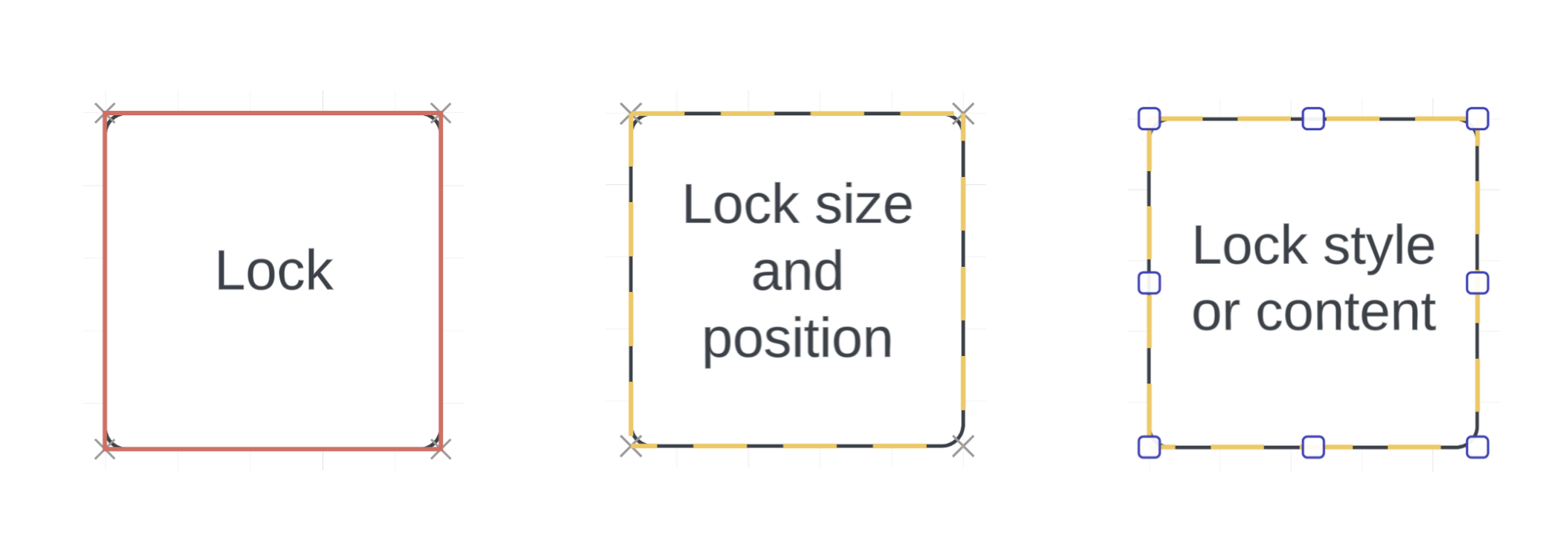

Wenn diese Option ausgewählt ist, werden gesperrte Inhalte durch einen durchgehenden roten Umriss, einen gepunkteten gelben Umriss oder „X“ in den Ecken angezeigt.

Tipp: Ein einzelnes gesperrtes Objekt innerhalb eines nicht gesperrten übergeordneten Objekts (z. B. eines Containers, einer Gruppe oder eines Rahmens) wird verschoben, wenn das übergeordnete Objekt verschoben wird. Um dies zu verhindern, sperren Sie auch das übergeordnete Objekt.
