Lesen Sie diesen Artikel, um sich mit Lucidscale vertraut zu machen. Erfahren Sie, wie Sie ein neues Das Modell erstellen, Anmeldeinformationen und Datenquellen zu Ihrem Data Hub hinzufügen und die in Ihrem Das Modell verfügbaren Funktionen kennenlernen. Wenn Sie bereit sind, lesen Sie unsere Artikel, um Schritt-für-Schritt-Anleitungen zum Importieren und Verwalten von Infrastrukturdaten für AWS, Azureund Google Cloud (ehemals GCP)zu erhalten.

Um mehr über die mit einer Lucidscale-Lizenz verfügbaren Funktionen zu erfahren, lesen Sie unseren Artikel Lucidscale-Pläne . Anweisungen zum Kauf einer Lizenz finden Sie im Artikel Ihr Lucid-Konto aktualisieren .

Anschauen: Willkommen bei Lucidscale

Ein Lucidscale-Modell

Ein Lucidscale-Modell ist eine Sammlung von Visualisierungen (Ansichten genannt), die auf Ihre importierten Daten angewendet werden. Sie können aus Ihren importierten Daten automatisch ein Modell generieren und integrierte Ansichtsvorlagen verwenden oder Ihre eigenen benutzerdefinierten Ansichten erstellen. Ein Lucidscale-Modell ist das Äquivalent zu einem Lucidchart-Dokument und einem Lucidspark-Board.

Sehen wir uns nun die Features und Funktionen an, die mit einer Lucidscale-Lizenz verfügbar sind.

Menü „Dokumente“.

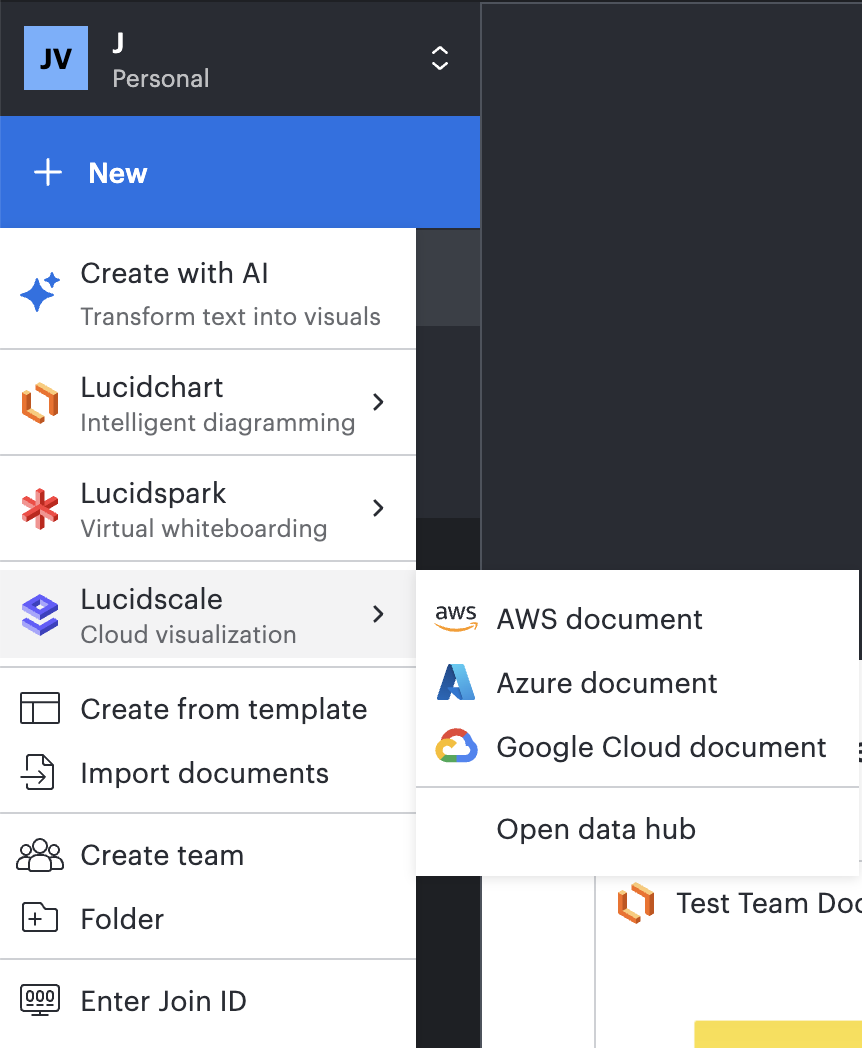

Ein neues Modell erstellen

Wählen Sie +Neuaus.
Bewegen Sie den Mauszeiger über Lucidscale.
Wählen Sie AWS, Azure oder Google Cloud aus.
Wählen Sie eine vorhandene Datenquelle aus oder fügen Sie eine neue Datenquelle hinzu, indem Sie auf + Importieren (Konto, Abonnement, Projekt)klicken.
Führen Sie die angezeigten Schritte aus, um Ihre Infrastrukturdaten zu importieren und Ihre Ressourcen in einem Lucidscale-Modell zu rendern.

Öffnen Sie ein vorhandenes Modell

Wählen Sie das Dropdown-Menü Dokumente aus.
- Wenn Sie viele Dokumente haben, können Sie die Suchfunktion verwenden, um ein Dokument zu finden.
Bewegen Sie den Mauszeiger über die Lucidscale-Modellkachel und klicken Sie auf Öffnen.

Daten-Hub

Im Data Hub können Sie neue AWS-Konten, Azure-Abonnements oderGoogle Cloud -Projekte sowie gespeicherte Anmeldeinformationen hinzufügen und vorhandene verwalten.

Um auf den Data Hub zuzugreifen, gehen Sie folgendermaßen vor:

Navigieren Sie zur Lucid Homepage.
Wählen Sie Data Hub aus dem Navigationsmenü unten links auf der Seite aus.

In der Registerkarte Importierte Konten (AWS), Importiertes Abonnement (Azure) oder Importierte Projekte (Google Cloud) können Sie:

Zeigen Sie alle gespeicherten Datenquellen (Konten, Abonnements, Projekte) an, die zum Erstellen von Lucidscale-Modellen verwendet werden können.
Importieren Sie ein neues Konto, Abonnement oder Projekt als Datenquelle.
Wählen Sie das Dreipunktmenü neben der Datenquelle aus, um Daten vom Cloud-Anbieter zulöschen oderzu aktualisieren.
- Hinweis: Die OptionDaten aktualisieren wird nur für Datenquellen unterstützt, die Cloud-Anbieter-Anmeldeinformationen zugeordnet/hinzugefügt wurden.
Wählen Sie das Dreipunktmenü aus, um ein neues Modell zu erstellen.

Erfahren Sie mehr darüber, wie der Data Hub mit AWS, Azure und Google Cloud funktioniert.

Ein Berechtigungsnachweis ist ein Geheimnis (oder eine Reihe von Geheimnissen), das von Lucidscale im Auftrag von Benutzern verwendet wird, um auf ihre Cloud-Infrastrukturdaten zuzugreifen. Auf der Registerkarte Gespeicherte Anmeldeinformationen können Sie:

Zeigen Sie alle gespeicherten Anmeldeinformationen an.
Fügen Sie einen neuen Berechtigungsnachweis hinzu.
Wählen Sie das Dreipunktmenü neben einem Konto aus, um Anmeldedaten zu löschen.
Wählen Sie das Dreipunktmenü aus, um die von Ihnen generierten Anmeldeinformationen mit anderen Benutzern Ihres Kontos zu teilen.

Erfahren Sie mehr über Cloud Provider Credentials: Management, Usage, and Security.

Modellübersicht

Nachdem Sie ein Modell erstellt haben, lesen Sie das Folgende, um sich mit dem Lucidscale-Arbeitsbereich vertraut zu machen.

Hinweis: Die Bilder stammen von einem AWS-Modell und unterscheiden sich geringfügig je nach Anbieter.

Die Kopfzeile

In der Kopfzeile können Sie auf die folgenden Optionen klicken:

Über das Lucidscale-Symbol kehren Sie zur Dokumentenseite zurück oder nutzen Sie die universelle Arbeitsfläche , um das Lucid-Produkt für die Bearbeitung Ihres Dokuments zu wechseln.
Der Titel des Dokuments, um es umzubenennen.
Das Sternsymbol, um das Dokument zu Ihren markierten Elementen hinzuzufügen.
Über das Symbol „Modelloptionen“ können Sie auf eine Vielzahl von Optionen zugreifen, z. B. Veröffentlichen und Einbetten, Exportieren eines Schnappschusses und Drucken, Anpassen Ihrer Rendering-Einstellungen durch Ein- oder Ausschalten von WebGL und Navigationsmodus zum Umschalten zwischen Trackpad und Maus.
Über das Modelldatenmenü oben links in Ihrem geöffneten Modell können Sie angehängte Datenquellen anzeigen, das Datum anzeigen, an dem das Modell zuletzt synchronisiert wurde, den Datenhub öffnen und Ihr Modell mit aktualisierten Daten synchronisieren.
Das Fernglas-Symbol für den Zugriff auf die Feature-Suche, die Ihnen dabei helfen kann, Lucidchart-Features im Arbeitsbereich zu finden.
Das Kommentarsymbol, um das Dokument zu kommentieren und Ideen mit Mitarbeitern zu diskutieren. Weitere Informationen finden Sie in unserem Artikel „Collaborate in Lucid“ .
Das Videosymbol zum Öffnen der Loom-Integration und zum Aufzeichnen eines Videos. Weitere Informationen finden Sie in unserem Artikel „Video in Lucid aufnehmen“ .
Das Teilen-Symbol, um den Freigabedialog zu öffnen und Mitarbeiter einzuladen oder einen gemeinsam nutzbaren Link zu erstellen. Weitere Informationen finden Sie in unserem Artikel „Mit Mitarbeitern in Lucid teilen“ .
Ihr Profilbild oder Ihre Initialen in der oberen rechten Ecke, um Ihr Profilfoto zu aktualisieren, zu den Kontoeinstellungen zu navigieren oder sich abzumelden.

Menü „Ansichten“.

Wählen Sie eine bestimmte Ansicht aus dem Menü aus, um sie auf Ihrem Lucidscale-Modell anzuzeigen.

Wenn Sie das Dropdown-Menü für eine bestimmte Ansicht auswählen, können Sie die Ansicht umbenennen, duplizieren, die Konfiguration als JSON exportieren oder löschen.

Sie können das Plus-Symbol ganz rechts im Menü „Ansichten“ auswählen, um zusätzliche Ansichten hinzuzufügen. Wählen Sie das Dreipunktsymbol aus, um Ansichtskonfigurationen zu importieren oder alle Ansichtskonfigurationen zu exportieren.

Erfahren Sie mehr über die Arbeit mit Ansichten in AWS, Azure und Google Cloud.

Die Formatierungsleiste

Struktur: Verwenden Sie das Struktursteuerungsmenü, um die Gesamthierarchie Ihres Modells zu steuern. Weitere Informationen zur Funktionsweise finden Sie in den Anweisungen zur Struktursteuerung unter dieser Aufzählungspunktliste.
Filter: Sie können Regeln erstellen, die Entitäten in Ihrem Das Modell basierend auf Metadaten filtern, die mit der Ressource verknüpft sind. Erfahren Sie mehr über die Arbeit mit Filtern in AWS, Azure und Google Cloud.
Bedingte Formatierung: Sie können Formatierungsregeln erstellen, die Ressourcen in Ihrem Modell hervorheben, um die Sichtbarkeit und Navigation zu verbessern. Erfahren Sie mehr über die Verwendung der bedingten Formatierung mit Ressourcenmetadaten in Lucidscale.
Diagramm mit Freiformformen: Diese Option exportiert Ihr Lucidscale-Modell in ein neues Lucidchart-Diagramm, auf dem Sie Standarddiagramme erstellen können. Sie können im Lucidchart-Diagramm nicht auf die Lucidscale-Funktionalität zugreifen, aber Sie können Formen frei auf der canvas verschieben und stilistische Änderungen an ihnen vornehmen (wie Farbe und Größe).

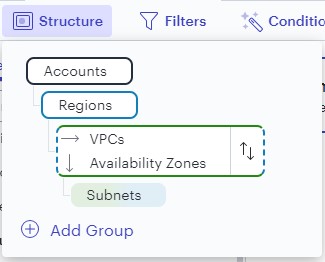

Strukturkontrolle

Verwenden Sie das Struktursteuerungsmenü, um die Gesamthierarchie Ihres Modells zu steuern.

Klicken Sie auf + Gruppe hinzufügen, um ein neues Element hinzuzufügen.
Bewegen Sie den Mauszeiger über eine Gruppe und klicken Sie zum Entfernenauf das X.
Ordnen Sie die Hierarchie neu, indem Sie die Pfeile auswählen (nicht für alle Gruppen verfügbar)

Ressourcen und Linien

Offendas Bedienfeld oben links in Ihrem Modell, um mit Ressourcen und Linien zu arbeiten.

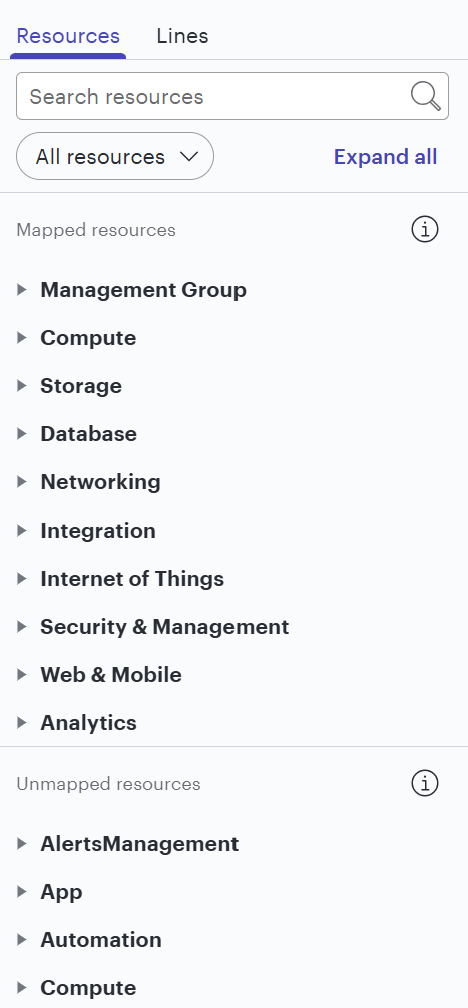

Im Menü Ressourcen können Sie:

Sehen Sie sich alle Ressourcen im Modell an.
Navigieren Sie zu einer Entität im Modell, indem Sie das Dropdown-Menü Ressource auswählen und in der Liste auf die Entität klicken, die Sie anzeigen möchten.
Blenden Sie eine Ressource aus, indem Sie das Augensymbol auswählen.

Sie können das Verhältnis von versteckten/vorhandenen Elementen rechts neben der Ressource sehen.

Erfahren Sie mehr über die Arbeit mit Ressourcen in AWS, Azure und Google Cloud.

Im Menü Linien können Sie:

Aktivieren Sie das Kontrollkästchen neben einer Linie, um Linien zwischen Objekten zu rendern.
Sehen Sie sich weitere Optionen an, indem Sie das Dropdown-Menü einer Zeile auswählen.
Bearbeiten Sie Linienfarbe, -stil und -typ, indem Sie auswählendas Stiftsymbol neben einer Linie.

Erfahren Sie mehr über das Arbeiten mit Linien in AWS, Azure und Google Cloud.

Daten- und Layouteinstellungen

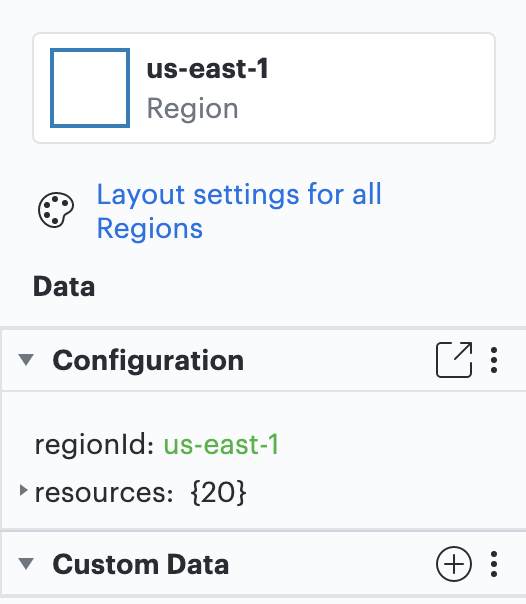

OffenKlicken Sie auf das Bedienfeld oben rechts in Ihrem Modell, um die Metadatenfelder anzuzeigen, die Ihren gerenderten Ressourcen zugeordnet sind, und um auf Layouteinstellungen für das Diagramm zuzugreifen. Was Sie in diesem Bereich sehen, hängt davon ab, welche Entitäten Sie im Modell ausgewählt haben.

Im Datenmenü können Sie:

Wählen Sie eine Entität aus, um ihre Metadaten anzuzeigen.
Zeigen Sie die Datenkonfiguration einer Entität an.
- Klicken Sie auf das Dropdown-Menü einer Entität, um weitere Informationen anzuzeigen.
Anzeigen und Hinzufügen von benutzerdefinierten Daten.
Zeigen Sie Ressourcen an, die über Metadaten mit einer ausgewählten Ressource unter „Verwandte Ressourcen“ verknüpft sind.

Erfahren Sie mehr über die Arbeit mit dem Datenbereich in AWS, Azure und Google Cloud.

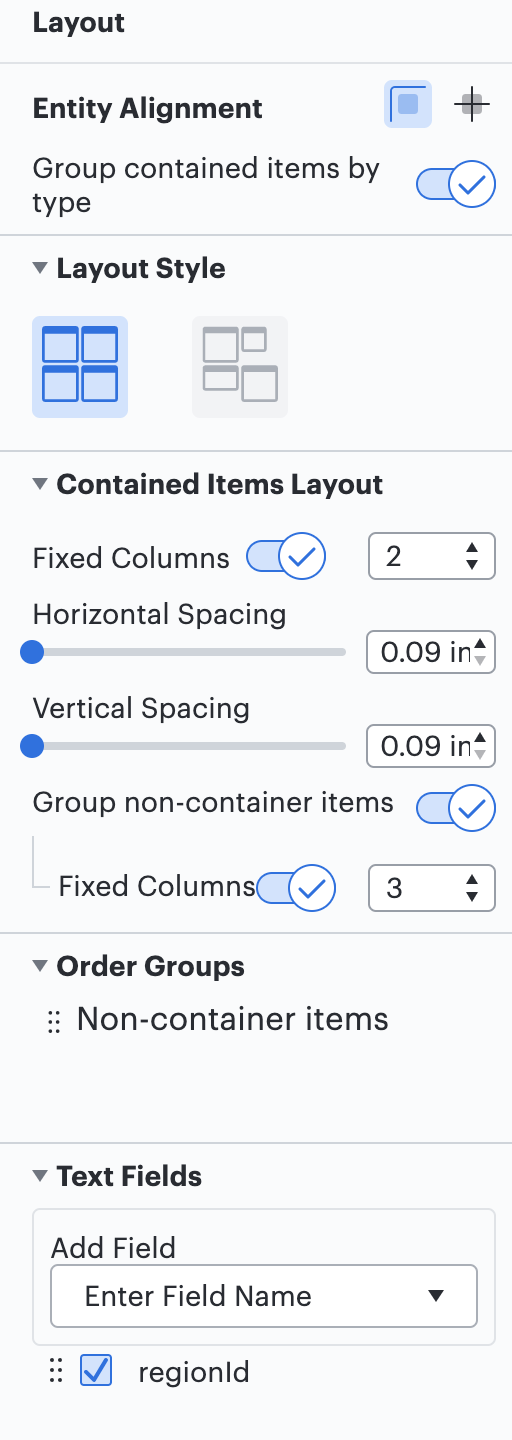

Im Layout-Einstellungsmenü können Sie:

Passen Sie die Entitätsausrichtung an.
Legen Sie den Layoutstil fest.
Konfigurieren Sie das Layout für enthaltene Elemente. Das beinhaltet:
- Sortierreihenfolge
- Horizontaler und vertikaler Abstand von Objekten
- Festlegen von Spalten
Gruppieren Sie enthaltene Elemente nach Typ, indem Sie auf die Umschaltfläche klicken.
- Wenn dieser Schalter aktiviert ist, wird ein Dropdown-Menü für Auftragsgruppen mit weiteren Ausrichtungsoptionen angezeigt.
Textfelder hinzufügen oder entfernen.

layout_menu_in_a_lucidscale_model_with_entity_alignment_layour_style_and_contained_items_layout_settings.png

Erfahren Sie mehr über die Arbeit mit Das Modell-Layout in AWS, Azure und Google Cloud.

Quellen

Um mehr über Lucidscale zu erfahren, erkunden Sie die zusätzlichen Ressourcen unten. Diese Ressourcen sind nur auf Englisch verfügbar.

Video-Playlists

Lucidscale für AWS

Lucidscale für Azure

Lucidscale für GCP
